Sunclips®

Onderliggend gebogen lamellen

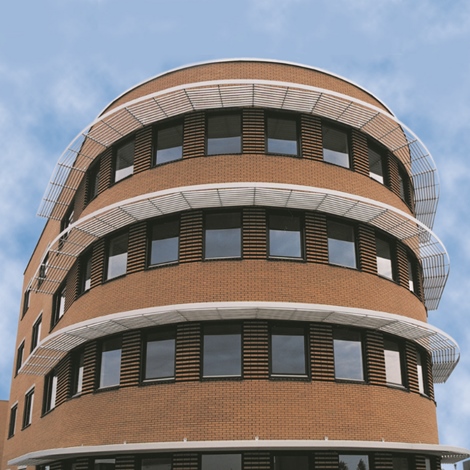

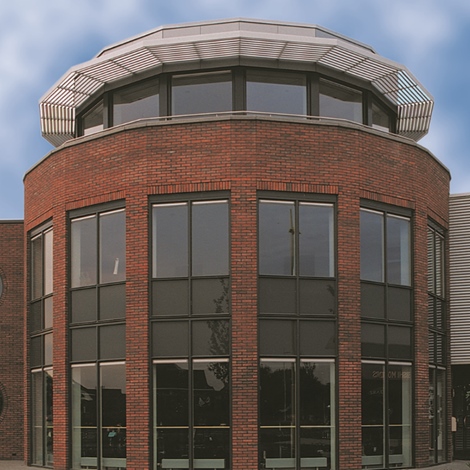

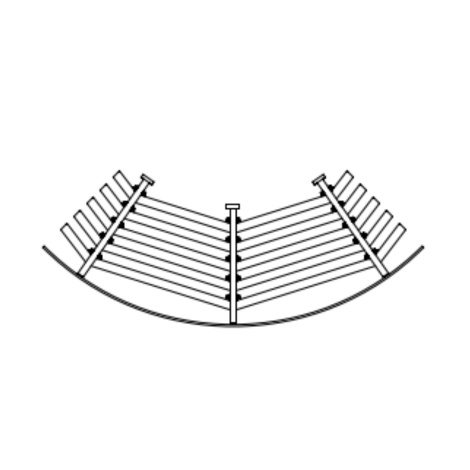

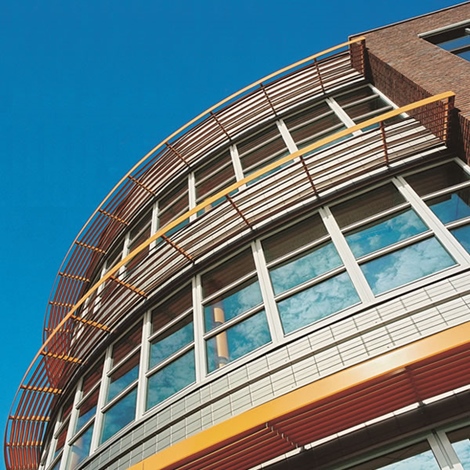

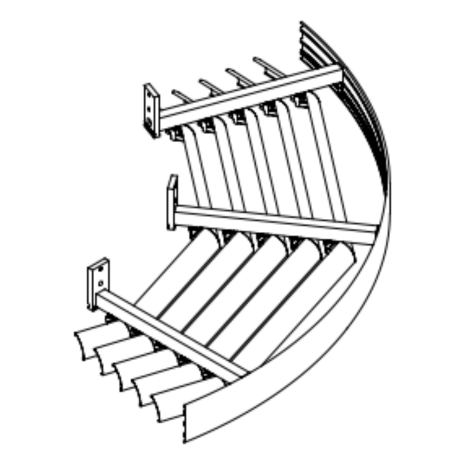

Structurele zonweringluifel gemonteerd op een gebogen gevel en met onder de draagprofielen doorlopende lamellen. Gebogen lamellen worden gesegmenteerd uitgevoerd. Dit is mogelijk met het lameltype ST-E-096 in combinatie met sierlijst SC-155 of lameltype ST-E-130 met sierlijst SC-200.

Materiaal
Aluminium extrusieprofiel legering EN AW-6063 T66

Oppervlaktebehandeling

• Geanodiseerd (20 micron) F1
• Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Lameltype

• Gesegmenteerde uitvoering: ST-E-096 + sierlijst SC-155 of ST-E-130 + sierlijst SC-200

Hoek van de lamel (t.o.v. de drager)

• Gesegmenteerde uitvoering: 60°

Steek van de lamellen
De steek van de lamellen is standaard 100 mm. Voor de lameltypes ST-E 130 wordt een tussenafstand van 133 mm aanbevolen.

Gevelbevestiging
De afmetingen van de luifel, de windbelasting en de gevelconstructie bepalen de bevestigingswijze. Er zijn verschillende standaard oplossingen beschikbaar:

• Bevestiging met muurplaat (direct op de gevel)
• Bevestiging met mesconsole (direct op de gevel of door het gevelpakket heen)

Draagprofielen
3 standaardtypes draagprofielen zijn toepasbaar: SD-014, SD-054 en SD-100.

Tussendraagprofiel
Afhankelijk van de vrije overspanning van de lamellen en de plaatselijke windbelasting is er een tussendrager SD-014 met standaardclipsen noodzakelijk.
