1. Onderliggende lamellen

Sunclips®

Onderliggende lamellen

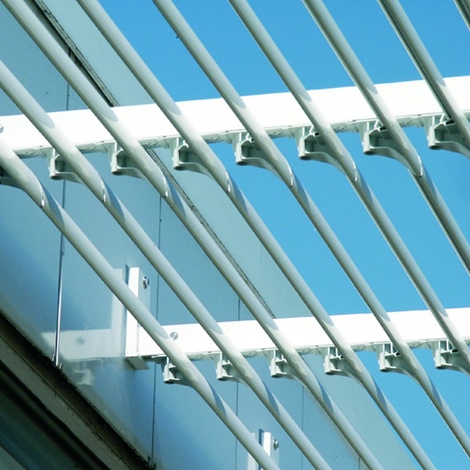

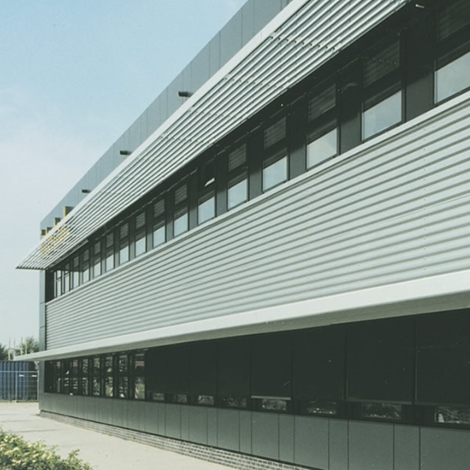

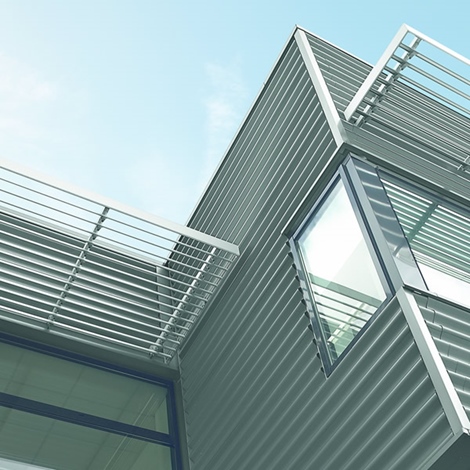

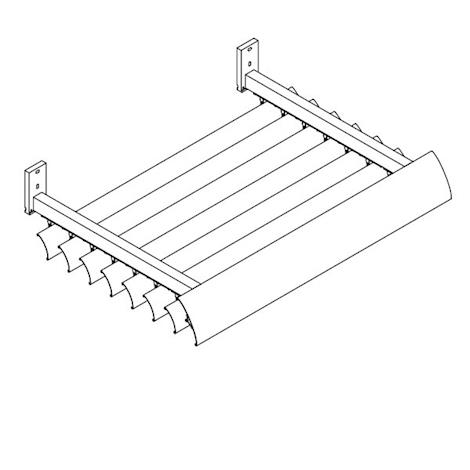

Structurele zonweringluifel waarbij de lamellen onder de draagprofielen doorlopend zijn gemonteerd.


Materiaal

Aluminium extrusieprofiel legering EN AW-6063 T66

Oppervlaktebehandeling

  • Geanodiseerd (20 micron) F1
  • Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)


Lameltype

Toepasbaar met alle Sunclips® lameltypes


Lamellenhouder

Kunststof (POM) lamelhouders in grijs of zwart

Hoek van de lamel

Hoek van de lamel is standaard 60°

Steek van de lamellen

Standaard is de steek van de lamellen 100 mm. Voor lameltype ST-130 en ST-176 is respectievelijk een tussenafstand van 133 en 166 mm aanbevolen.

Sierlijst

Als afwerking van de luifelconstructie kan een sierlijst worden toegepast:

  • Sierlijst type ST-155: vlak profiel
  • Sierlijst type ST-176: afgerond profiel
  • Sierlijst type ST-200: vlak profiel

Gevelbevestiging
De afmetingen van de luifel, de windbelasting en de gevelconstructie bepalen de bevestigingswijze. Er zijn verschillende standaard oplossingen beschikbaar:

  • Bevestiging met muurplaat (direct op de gevel)
  • Bevestiging met mesconsole (direct op de gevel of door het gevelpakket heen).

 Montage muurplaat    Montage mesconstructie

 Montage vliesgevelprofiel   Montage vliesgevelprofiel

Draagprofielen
Voor een horizontale luifel zijn 3 draagprofielen beschikbaar: SD-014, SD-054 en SD-100. De draagprofielen kunnen onder helling geplaatst worden, bij een maximale hellingshoek van 30°.


Tussendraagprofiel

Afhankelijk van de vrije overspanning van de lamellen en de plaatselijke windbelasting is er een tussendrager SD-014 met standaardclipsen noodzakelijk.
