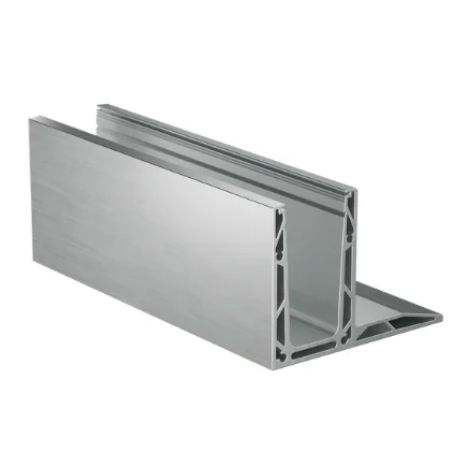

OnLevel TF 3620
OnLevel vloermontage met TURBOFLEX
Het ONLEVEL TF3620 glasbalustradeprofiel met innovatief TurboFlex systeem maakt glasmontage snel en eenvoudig. Dankzij de verstelbare glasbevestiging kunnen glaspanelen nauwkeurig worden uitgelijnd en stevig worden vastgezet. Het aluminium profiel is geschikt voor topmontage en biedt een strakke afwerking voor glazen balustrades.
Kenmerken
- Merk: ONLEVEL
- Montage: Topmontage
- Toepassing: Glazen balustrades binnen en buiten
- Glasdikte: van 15–21,52 mm
- Materiaal: Aluminium
- Glasmontage: Innovatief TurboFlex systeem
- Glasuitlijning: Horizontaal ±2° verstelbaar
- Hoogteverstelling: Optioneel ±3 mm
- Montagegemak: Volledig vanaf de gebruikerszijde te monteren
- Opties: Bijpassende afdichtingsrubbers, eindkappen en montageaccessoires
Snelle glasuitlijning met het innovatieve Tuboflex systeem
Bekijk de ONLEVEL documentatie voor alle toebehoren en afwerkingsmogelijkheden. De productmanager adviseert graag over de juiste uitvoering.
Meer informatie
- Specificaties
- Documentatie
- Tekeningen
- BIM
Specificaties
Specificaties
| Kenmerk | Specificatie |
| Type | U-profiel, TurboFlex, topmontage |
| Merk | ONLEVEL |
| Materiaal | Aluminium |
| Oppervlaktebehandeling | Volgens leverbare uitvoeringen |
| Glasopbouw | Gelaagd veiligheidsglas, volgens systeemgoedkeuring |
| Glasdikte | 16,76 – 21,52 mm (TurboFlex systeembereik) |
| Profielafmetingen | Volgens technische profieltekening |
| Lengte | Volgens leverbare uitvoeringen |
| Lijnlast | Tot 1,0 kN/m, afhankelijk van systeemconfiguratie |
| Glasmontage | TurboFlex klemsysteem |
| Glasuitlijning | Horizontaal ±2° |
| Aandraaimoment | 6 Nm |
| Ondergrond | Afhankelijk van bevestiging en constructieve berekening |
| Hoogteverstelling | Optioneel ±3 mm |
| Verpakkingseenheid | 1 profiel (te bevestigen) |
