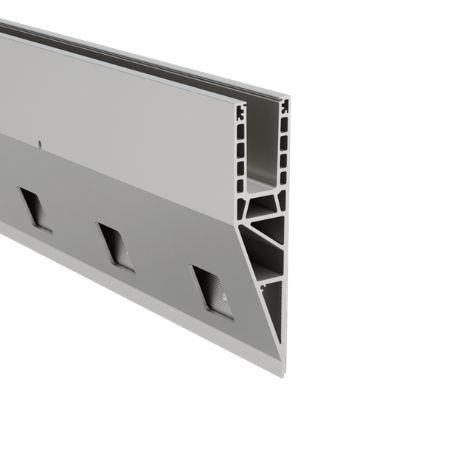

Easy Glass Smart+ 8390
Aluminium Y-profiel voor zijmontage
Het Q-railing Easy Glass Smart+ High Y 8390 is een hoog aluminium glasbalustradeprofiel voor zijmontage bij verhoogde vloeropbouwen. Dankzij de speciale Y-vorm kan het profiel worden geïntegreerd in de vloerafwerking. Met het Q-disc montagesysteem kunnen glaspanelen eenvoudig worden bevestigd en nauwkeurig worden uitgelijnd.
Kenmerken
- Montage: Zijmontage aan de draagconstructie
- Profielafmetingen: 305 × 125 mm (hoogte × maximale diepte)
- Glasdikte: 16,76 / 17,52 / 21,52 mm
- Profiellengte: 2.500 en 5.000 mm
- Materiaal: Aluminium
- Afwerking: Onbewerkt of geborsteld en geanodiseerd
- Montagesysteem: Q-disc voor instelbare glasinklemming
- Toepassing: Glazen balustrades bij verhoogde vloeropbouwen
Meer informatie
- Specificaties
- Documentatie
Specificaties
Specificaties
| Kenmerk | Specificatie |
|---|---|
| Merk | Q-railing |
| Serie | Easy Glass Smart+ High Y |
| Model | 8390 |
| Type profiel | Y-profiel |
| Montagewijze | Zijmontage |
| Materiaal | Aluminium |
| Profielhoogte | 305 mm |
| Maximale profieldiepte | 125 mm |
| Glasdikte | 16,76 / 17,52 / 21,52 mm |
| Profiellengte | 2.500 / 5.000 mm |
| Afwerking | Onbewerkt / geborsteld, geanodiseerd |
| Montagesysteem | Q-disc |
| Bevestigingsgaten | Ø 14 mm |
| Hart-op-hartafstand bevestigingsgaten | 200 mm |
| Toepassing | Binnen en buiten, afhankelijk van uitvoering |
