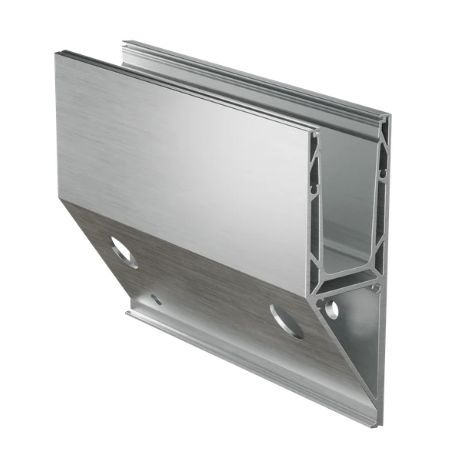

OnLevel TF 3621
OnLevel zijmontage met TURBOFLEX
Het ONLEVEL TF3621 glasbalustradeprofiel met innovatief TurboFlex systeem maakt glasmontage snel en eenvoudig. Het aluminium profiel met Y-vormige bevestiging is speciaal ontwikkeld voor zijmontage en biedt extra ruimte voor vloeropbouwen zoals isolatie en waterdichting. Dankzij de verstelbare glasbevestiging kunnen glaspanelen nauwkeurig worden uitgelijnd.
Kenmerken
- Merk: ONLEVEL
- Montage: Zijmontage met Y-vormige bevestiging
- Toepassing: Glazen balustrades binnen en buiten
- Materiaal: Aluminium
- Glasdikte: 15 – 21,52 mm
- Glasmontage: Innovatief TurboFlex systeem
- Glasuitlijning: Eenvoudig handmatig verstelbaar
- Montagegemak: Volledig vanaf de gebruikerszijde te monteren
- Afwatering: Geïntegreerde afwateringsopeningen
- Opties: Afdekkappen, eindkappen en montageaccessoires
Snelle glasuitlijning met het innovatieve Tuboflex systeem
Bekijk de ONLEVEL documentatie voor alle toebehoren en afwerkingsmogelijkheden. De productmanager adviseert graag over de juiste uitvoering.
Meer informatie
- Specificaties
- Documentatie
- Tekeningen
- BIM
Specificaties
Specificaties
| Kenmerk | Specificatie |
|---|---|
| Type | Y-vormig glasbalustradeprofiel, TurboFlex |
| Merk | ONLEVEL |
| Montage | Zijmontage |
| Materiaal | Aluminium |
| Oppervlaktebehandeling | Onbehandeld, naturel geanodiseerd of gepoedercoat |
| Glasopbouw | Veiligheidsglas volgens systeemgoedkeuring |
| Glasdikte | 15 – 21,52 mm |
| Profiellengte | 2.500 / 5.000 mm |
| Profielhoogte | 230 mm |
| Profielbreedte | 75 mm |
| Lijnlast | Tot 1,0 kN/m, afhankelijk van systeemconfiguratie |
| Glasmontage | TurboFlex klemsysteem |
| Glasuitlijning | Handmatig verstelbaar |
| Aandraaimoment | 6 Nm |
| Ondergrond | Beton of staal |
| Afwatering | Geïntegreerde afwateringsopeningen |
| Hoogteverstelling | Optioneel, afhankelijk van montageconfiguratie |
| Bevestiging | Schroefbevestiging |
| Verpakkingseenheid | 1 profiel |
