ST-050-IM2 (46%)

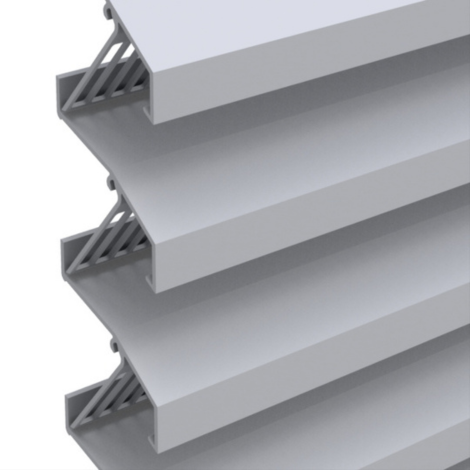

Geëxtrudeerd aluminium profiel met een goede luchtdoorlaat en een stap van 50 mm

Geëxtrudeerd aluminium profiel met geïntegreerde insectenwering. Hierdoor hoeft de insectenwering niet separaat gemonteerd te worden bij de ST-050-IM2. De perforatie heeft een gunstige invloed op de montagetijd en onderhoud van de lamellenwand. Daar waar gaas naar verloop van tijd vervangen zal moeten worden is deze geïntegreerde gaastoepassing voor de levensduur van de lamellenwand gegarandeerd.

Materiaal

  • Aluminium extrusie, legering EN AW 6063 T66

Oppervlaktebehandeling

  • Geanodiseerd (20 micron) F1
  • Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.

Lamellenhouder

  • Enkele lamellenhouder: type ST-050-110 (breedte 28 mm)
  • Dubbele lamellenhouder voor thermische uitzetting: type ST-050-120 (breedte 34 mm) (verbindingstuk voor 2 lamellen)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.

>> Bekijk draagprofielen

Gebruik voor doorlaatberekeningen en verdere fysieke eigenschappen de “ventilatie tool”   Ventilatie Tool

ST-050-IM2 (46%)

Meer informatie

  • Specificaties

Specificaties

ST-050-IM2
 Technische gegevens
Stap
50 mm
Diepte x Hoogte
41 x 60 mm
K-Factor, toevoer
13,32
K-Factor, afvoer 13,92
Visuele vrije doorlaat
70%
Fysische vrije doorlaat
46%
