Storax Icarus®

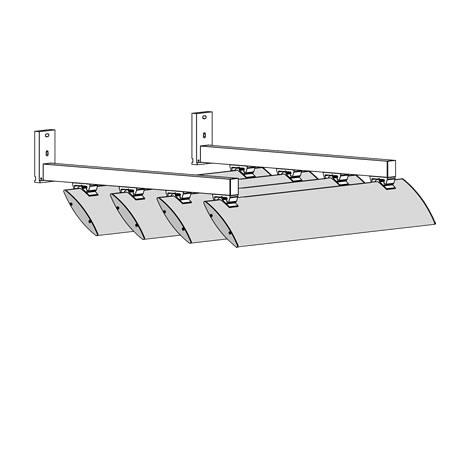

Quickfix horizontaal
Quickfix horizontaal
Storax Icarus® Quickfix is een eenvoudig te plaatsen systeem. Het quickfixsysteem wordt opgebouwd uit een tweedelige lamelhouder waarvan 1 deel geplaatst wordt op een achterconstructie en het andere deel op de lamellen. Na het plaatsen van de lamelhouders kunnen de lamellen worden ingeklikt. Een RVS veiligheidsbeugel voorkomt dat de lamellen uit de lamelhouders kunnen schuiven. De lamellen kunnen onder de volgende hoeken worden geplaatst: 45°, 60°, 75° en 90° (ST-ICA-100 en ST-ICA-125 alleen in 45° en 90°).
Materiaal
- Lamel: Aluminium extrusieprofiel legering EN AW-6063 T66
- Kopschotten: Aluminium
- Bevestigingsmateriaal: RVS Aisi 304
Oppervlaktebehandeling
- Geanodiseerd (20 micron) F1
- Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
Lameltype
Toepasbaar met: ST-ICA-100, ST-ICA-125, ST-ICA-150, ST-ICA-200, ST-ICA-250, ST-ICA-300 en ST-ICA-400.
Storax services
Montageservice
Plaatsing door onze specialisten
Uitwerkmogelijkheden DWG of BIM
Neem contact met ons op.
Meer informatie
- Specificaties
- Documentatie
Specificaties
Specificaties
Maximale vrije overspanning
Op basis van uitkraging 500 mm, onder 45° hellingshoek
| ST-IC Aero | 650 Pa | 800 Pa | 1250 Pa |
| ST-ICA-100 | 2220 mm | 2060 mm | 1780 mm |
| ST-ICA-125 | 2540 mm | 2360 mm | 2020 mm |
| ST-ICA-150 | 3110 mm | 2900 mm | 2480 mm |
| ST-ICA-200 | 3400 mm | 3140 mm | 2700 mm |
| ST-ICA-250 | 3760 mm | 3580 mm | 3040 mm |
| ST-ICA-300 | 4200 mm | 4100 mm | 3500 mm |
| ST-ICA-400 | 3500 mm | 3500 mm | 3000 mm |
