Schlüter ®-BEKOTEC-EN-FI

Documentatie

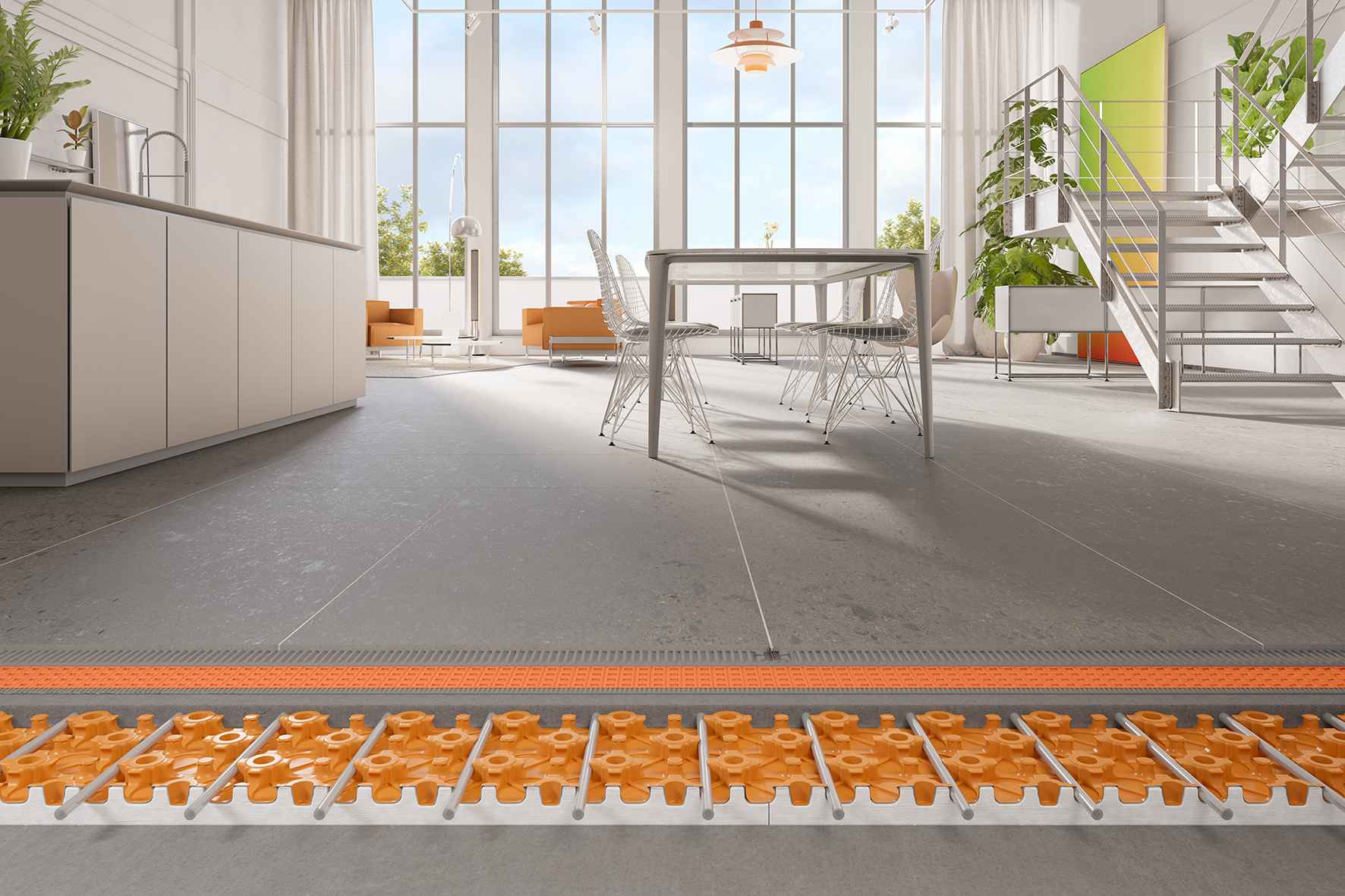

Stil en geïsoleerd vloerverwarmingsysteem

Schlüter-BEKOTEC-THERM is de innovatieve oplossing voor het realiseren van verwarmde en/of gekoelde vloeren. De bekledingsconstructietechniek bestaat uit slechts een paar eenvoudige componenten die gewoonlijk met een traditionele dekvloer worden gebruikt.

Variant BEKOTEC-EN-FI

Deze variant heeft het beste van beide werelden, het heeft zowel de contactgeluidisolatie als ook thermische isolatie.

  • Opbouwhoogtes: 53 mm (excl. DITRA-ontkoppelingsmat)
  • Geïntegreerde thermische- en contactgeluidsisolatie
  • Oppervlaktegewicht vanaf 58 kg/m²
  • Buisdiameter: 14 of 16 x 2 mm.
  • Verwarmingsvermogens
    • 14 mm : 130 | 90 | 50 | 40 W/m²
    • 16 mm. : 140 | 100 | 60 | 40 W/m²

Systeem onderdelen

Vloernoppenplaat (1)

Schlüter-BEKOTEC-EN-FI is een dekvloernoppenplaat van drukstabiele polystyreenstructuurfolie met 30 mm. thermische en contactgeluidsisolatie van EPS voor de opname van Schlüter-verwarmingsbuizen (Ø14/16 mm). De tapse noppen houden de buis op een vaste afstand (raster 75 mm). De BEKOTEC-platen worden onderling gekoppeld door deze met één noppenrij overlappend in elkaar te klikken. Wanneer
een minimale bedekking van 8 mm (max. 25 mm) wordt aangehouden, een klassieke dekvloer op cement-of calciumsulfaatbasis (druksterkte C20–C35 / buigtreksterkte F4 max. F5) en de BEKOTEC-THERM-HR verwarmingsbuizen worden gebruikt, dan weet u zeker dat keramische en natuursteenbekledingen in het systeem duurzaam barstvrij blijven. Voor bedekkingen en uitvoeringen van andere bekledingen verwijzen wij naar het technische handboek.

  • EN 18 FTS 5:  EN 23 FI 30 p/m²

Verwarmingsbuis (2)

Schlüter-BEKOTEC-THERM-HR is een 5-lagige verwarmingsbuis van een hoogwaardig polymeer (PE-RT) met in het midden een zuurstofdichte laag. De zeer flexibele verwarmingsbuis volgens DIN 16833 is geoptimaliseerd voor inbouw in de BEKOTEC-systeemplaten. De zuurstofdichtheid is volgens DIN 4726 gecertificeerd en er vinden voortdurend kwaliteitscontroles plaats.

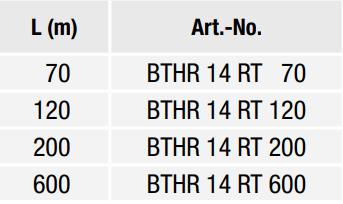

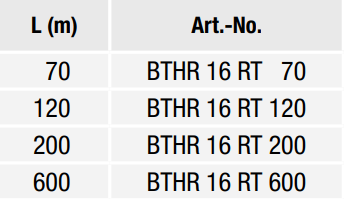

  • Verwarmingsbuizen beschikbaar in 14 of 16 x 2mm.

Compensatieplaat (3)


De Schlüter-BEKOTEC-ENFGI compensatieplaat met thermische en contactgeluidsisolatie wordt bij meergroeps-verdeelunits gebruikt om de montage van de verwarmingsbuizen in de verdeelkast te vergemakkelijken.
  • Artikelnummer: ENFGI 30

Effectieve oppervlakte:
120 x 90 cm = 1,08 m²

Aansluitset (4)

Inhoud set

  • Roestvaststalen verdeelunit met thermometer
  • Schroefkoppelingen met klemring
  • Bochtbeugels
  • Klemmen voor noppenplaten
  • Regelkleppen

Opmerking:
Voor de aansluiting op de verwarmingsinstallatie kan een kogelkraan nodig zijn. Deze moet apart worden besteld.
