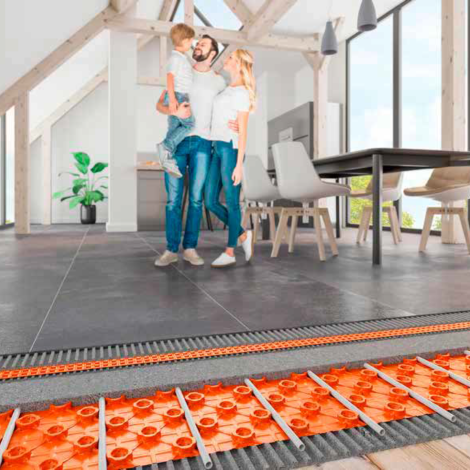

Schlüter®-BEKOTEC-EN-FK
Lichtgewicht vloerverwarmingsysteem
Schlüter-BEKOTEC-THERM is de innovatieve oplossing voor het realiseren van verwarmde en/of gekoelde vloeren. De bekledingsconstructietechniek bestaat uit slechts een paar eenvoudige componenten die gewoonlijk met een traditionele dekvloer worden gebruikt.
Variant Schlüter®-BEKOTEC-EN-FK
Een minimaal gewicht is mogelijk met onze lichtste en dunste opbouw. Het gewicht kan nog verder worden gereduceerd. Daarover kunt u contact met ons opnemen.
- Opbouwhoogtes: 20–27 mm (excl. DITRA-ontkoppelingsmat)
- Op de ondergrond verlijmd
- Oppervlaktegewicht vanaf 40 kg/m²
- Plaatsingsraster 50 mm
- Verwarmingsvermogens tot 100 W/m
Systeem onderdelen
Vloernoppenplaat (1)
die aan de achterzijde van een draagvlies is voorzien. Het wordt als hechtend systeem op geschikte, zelfdragende ondergronden volvlakkig verlijmd. De tapse noppen houden de buis op een vaste afstand (raster 50 mm). De BEKOTEC-platen worden onderling gekoppeld door deze met één noppenrij overlappend in elkaar te klikken. Wanneer een minimale bedekking van 8 mm (max. 15 mm) wordt aangehouden, een klassieke dekvloer CT-C25-F4 (ZE 20) of CA-C25-F4 (AE 20) en de BEKOTEC-THERM-HR verwarmingsbuizen worden gebruikt, dan weet u zeker dat keramische en natuursteenbekledingen in het systeem duurzaam barstvrij blijven. Voor bedekkingen en uitvoeringen van andere bekledingen verwijzen wij naar ons technische handboek.
- EN 12 FK: maatwerk p/m²
Verwarmingsbuis (2)
Schlüter-BEKOTEC-THERM-HR is een 5-lagige verwarmingsbuis (10 x 1,3 mm) van een hoogwaardig polymeer (PE-RT) met in het midden een zuurstofdichte laag. De zeer flexibele verwarmingsbuis volgens DIN 16833 is geoptimaliseerd voor inbouw in de BEKOTEC systeemplaten. De zuurstofdichtheid is volgens DIN 4726 gecertificeerd en er vinden voortdurend kwaliteitscontroles plaats.
Compensatieplaat (3)
De Schlüter-BEKOTEC-ENFGK-compensatieplaat wordt bij meergroeps-verdeelunits gebruikt om de montage van de verwarmingsbuizen in de verdelerkast te vergemakkelijken. De polystyreen plaat wordt met de meegeleverde, dubbelzijdige kleefband (6 m) aan de noppenplaat bevestigd.
- Artikelnummer: EN 18 FGTS 5
Effectieve oppervlakte:
110 x 70 cm = 0,77 m²
In de set inbegrepen:
1 compensatieplaat
6 m dubbelzijdige kleefband

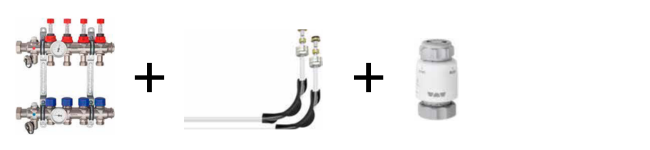

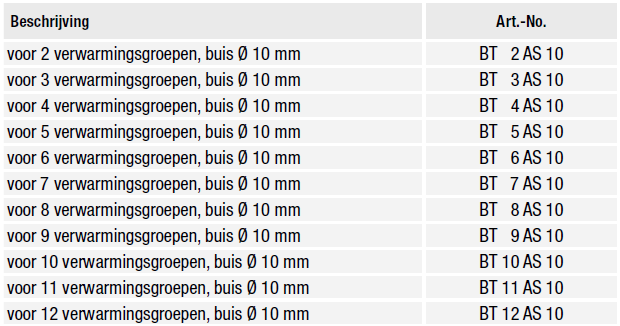

Aansluitset (4)
Inhoud set
- Roestvaststalen verdeelunit met thermometer
- Schroefkoppelingen met klemring
- Bochtbeugels
- Regelkleppen
Opmerking:
Voor de aansluiting op de verwarmingsinstallatie kan een kogelkraan nodig zijn. Deze moet apart worden besteld.
Benieuwd naar uw projectprijs? Stuur dan een offerte aanvraag. Heeft u meer informatie nodig? Neem dan contact op met de productmanager.
Storax services
Meer informatie
- Specificaties
- Voordelen Schlüter Bekotec
- Documentatie
Specificaties
Specificaties
Technische details over het systeem
- Systeemhoogte (incl. DITRA) 25–32 mm
- Hoogte van noppenplaat 12 mm
- Dekvloerbedekking 8–15 mm
- Buisdiameter 10 x 1,3 mm
- Plaatsingsafstand 50 | 100 | 150 | 200 | 250 | 300 mm
- Benodigde verwarmingsbuizen 20 | 10 | 6,66 | 5 | 4 | 3,33 m/m²
- verwarmingsvermogen
- (VT 40 °C / RT 20 °C)* 145 | 120 | 80 | 50 | 35 | 30 W/m²
- oppervlaktegewicht 40 kg/m²
- dekvloervolume 20 l/m²
- nuttige belasting tot 5 kN/m²
- Effectieve oppervlakte 110 x 70 cm = 0,77 m²
- Toelichting over isolatie niet toepasbaar op isolatielaag
Informatie
Informatie
- Laag energieverbruik, lage verwarmingskosten.
- Eenvoudig en snel te monteren.
- Een aangenaam woonklimaat.
- Perfect voor renovatie vanwege de lage inbouwhoogte.
- Snelle reactietijd.
- Verwarming in de winter, verkoeling in de zomer.
- Gelijkmatige warmte.
- Geschikt voor hernieuwbare energiebronnen (warmptepomp)
