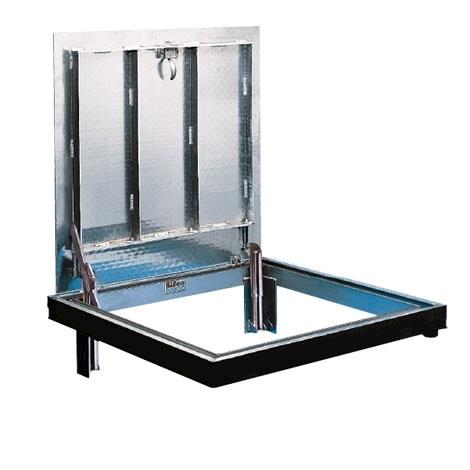

Type J-AL
Inspectieluik met enkel deurblad
Over dit product
- standaard aluminium vloer-/inspectieluik voor binnen- en buitentoepassingen
- compleet geassembleerd geleverd en voorzien van het unieke veersysteem
- deurblad (tranenplaat, dikte 6,35 mm)
- het deurblad blijft in elke stand in balans
- het deurblad wordt bij volledige openstand vergrendeld
- zeer eenvoudig te openen en te sluiten benodigde trek- en duwkracht ca. 5 kg
- hang- en sluitwerk 100% roestvast
- regenwater wordt via een geïntegreerde goot naar de aansluiting op de HWA geleid
- belasting maximaal 1464 kg/m2
- standaard voorzien van:
– vuilafdichting
– verstelbare betonankers
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
- BIM
Specificaties
Specificaties
Standaard-afmetingen Type J-AL
Opmerkingen
- Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
- Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
- (H) = scharnierzijde
| Type |
Dagmaat |
Uitwendige afmeting |
Gewicht |
| J-1AL |
610 x 610 mm |
762 x 762 mm |
30 kg |
| J-2AL |
760 x 760 mm |
912 x 912 mm |
40 kg |
| J-3AL |
915 x 760(H) mm |
1067 x 912 mm |
44 kg |
| J-4AL |
915 x 915 mm |
1067 x 1067 mm |
49 kg |
| J-5AL |
1065 x 1065 mm |
1217 x 1217 mm |
61 kg |
Opmerkingen
- Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
- Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
- (H) = scharnierzijde
