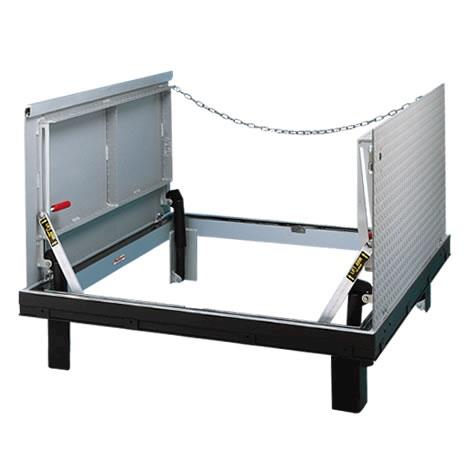

Type JD-AL
Inspectieluik met dubbel deurblad
Over dit product
- standaard aluminium vloer-/inspectieluik voor binnen- en buitentoepassingen
- compleet geassembleerd geleverd en voorzien van het unieke veersysteem
- deurblad (tranenplaat, dikte 6,35 mm)
- het deurblad wordt bij volledige openstand vergrendeld
- het deurblad blijft in elke stand in balans
- zeer eenvoudig te openen en te sluiten, benodigde trek- en duwkracht ca. 5 kg
- hang- en sluitwerk 100% roestvast
- regenwater wordt via een geïntegreerde goot naar de aansluiting op de HWA geleid
- belasting maximaal 1464 kg/m2
- standaard voorzien van:
– vuilafdichting
– verstelbare betonankers
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
- BIM
Specificaties
Specificaties
Standaard-afmetingen Type JD-AL
Opmerkingen
- Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
- Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
- (H) = scharnierzijde
| Type |
Dagmaat |
Uitwendige afmeting |
Gewicht |
| JD-1AL |
1220 x 760(H) mm |
1372 x 912 mm |
66 kg |
| JD-2AL |
1220 x 1220 mm |
1372 x 1372 mm |
79 kg |
| JD-3AL |
1220 x 1830 mm |
1372 x 1982 mm |
106 kg |
| JD-4AL |
1525 x 1525 mm |
1677 x 1677 mm |
109 kg |
Opmerkingen
- Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
- Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
- (H) = scharnierzijde
