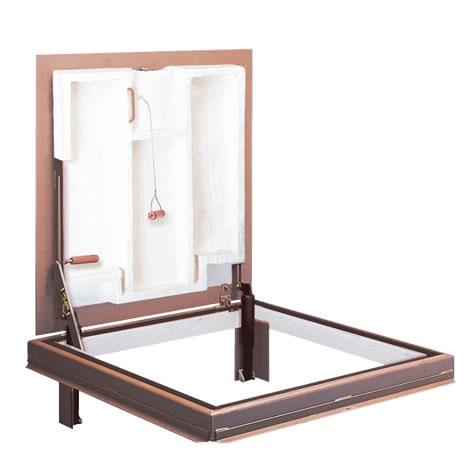

Type JFR
60 minuten brandwerend
Type JFR is een brandwerend vloer- en inspectieluik voor binnentoepassing, en is vervaardigd uit staal voorzien van primer met aan de onderzijde van het luik brandwerend materiaal.
Over dit product
- compleet geassembleerd geleverd en voorzien van het unieke veersysteem
- het deurblad wordt bij volledige openstand vergrendeld
- het deurblad blijft in elke stand in balans
- deurblad (tranenplaat, dikte 6,35 mm)
- zeer eenvoudig te openen en te sluiten, benodigde trek- en duwkracht ca. 5 kg
- hang- en sluitwerk 100% roestvast
- regenwater wordt via een geïntegreerde goot naar de aansluiting op de HWA geleid
- aan de onderzijde te openen via een trekontlasting
- belasting maximaal 1464 kg/m2
- messing scharnieren met 10 mm pin van RVS 316
- 60 minuten brandwerend vanaf de onderzijde conform BS 476 deel 22
- in standaard gemeniede uitvoering
- slot met dagschoot in RVS 316
- vaste handgreep aan binnenzijde en wegneembare handgreep aan de buitenzijde
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
Specificaties
Standaard-afmetingen Type JFR
Opmerkingen
- Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
- Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
- (H) = scharnierzijde
| Type |
Dagmaat |
Uitwendige afmeting |
Gewicht |
| JFR 1 |
610 x 610 mm |
826 x 826 mm |
99 kg |
| JFR 2 |
760 x 760 mm |
976 x 976 mm |
132 kg |
| JFR 3 |
915 x 760(H) mm |
1131 x 976 mm |
158 kg |
| JFR 4 |
915 x 915 mm |
1131 x 1131 mm |
176 kg |
| JFR 5 |
1065 x 1065 mm |
1281 x 1281 mm |
236 kg |
| JFR 6 |
760 x 1220 mm | 976 x 1436 mm | 190 kg |
| JFR 7 |
915 x 1220 mm | 1131 x 1436 mm | 221 kg |
Opmerkingen
- Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
- Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
- (H) = scharnierzijde
