1. Type TER / TRD

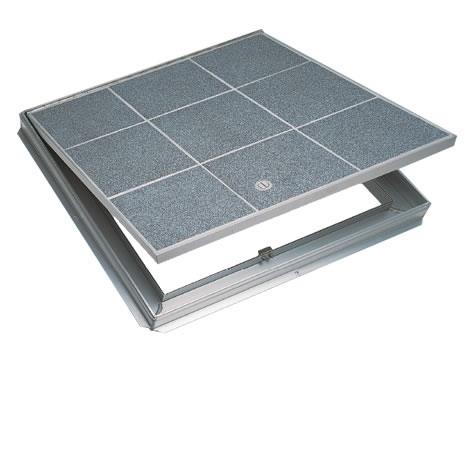

Type TER / TRD

Standaard betegelbaar inspectieluik

Over dit product

  • standaard vloer-/inspectieluik voor afwerkvloeren met een dikte van 25,4 mm, vervaardigd uit aluminium
  • compleet geassembleerd geleverd en voorzien van het unieke veersysteem
  • enkel deurblad of dubbel deurblad
  • het deurblad wordt bij volledige openstand vergrendeld
  • het deurblad blijft in elke stand in balans
  • de omranding is voorzien van een neopreen dempingsprofiel
  • de drukveren worden in de fabriek afgesteld afhankelijk van het gewicht van de toe te passen vloerafwerking
  • hang- en sluitwerk 100% roestvast (zware r.v.s. scharnieren)

Type TER / TRD

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Standaard-afmetingen Type TER / TRD

Type
Dagmaat
 Uitwendige afmeting
 Gewicht
TER-1
610 x 610 mm
813 x 813 mm
45 kg
TER-2
760 x 760 mm
963 x 963 mm
50 kg
TER-3
915 x 760(H) mm
1118 x 963 mm
54 kg
TER-4
915 x 915 mm
1118 x 1118 mm
59 kg
TER-5
1065 x 1065 mm
 1268 x 1268 mm
75 kg
TRD-2
 1220 x 1220 mm
1423 x 1423 mm
91 kg
TRD-3
1220 x 1830 mm
1423 x 2033 mm
125 kg
TRD-4
1525 x 1525 mm
1728 x 1728 mm
129 kg

Opmerkingen
- Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
- Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
- (H) = scharnierzijde
