ST-033-01 (50%)

Geëxtrudeerd aluminium profiel met een steek van 33 mm


Materiaal

  • aluminium extrusie, legering EN AW 6063 T66

Oppervlaktebehandeling

  • geanodiseerd (20 micron) F1
  • gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)


Afwerkingsmogelijkheden

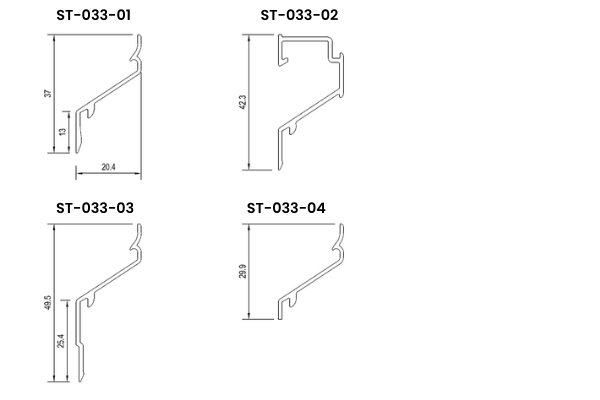

  • de lamel ST-033-01 kan ook gebogen worden met een minimale straal
    van 800 mm
  • bovenlamel ST-033-02 beschikbaar voor mooie
    bovenaansluiting
  • lange onderlamel ST-033-03 en korte onderlamel ST-033-04 beschikbaar voor optimale afwerking

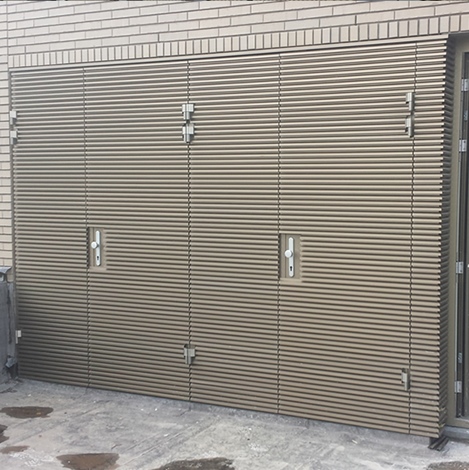

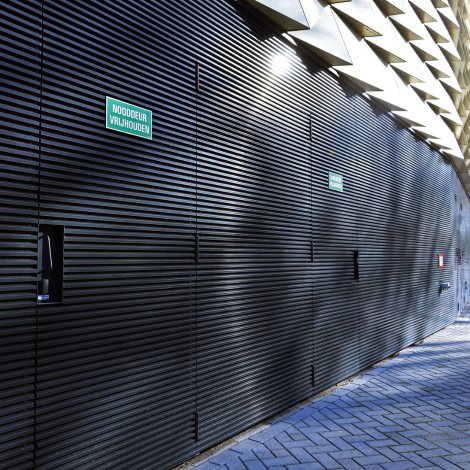

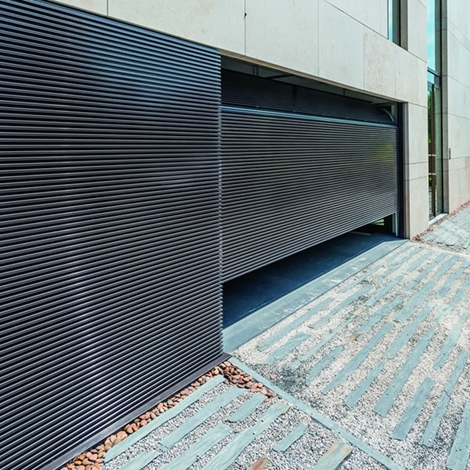

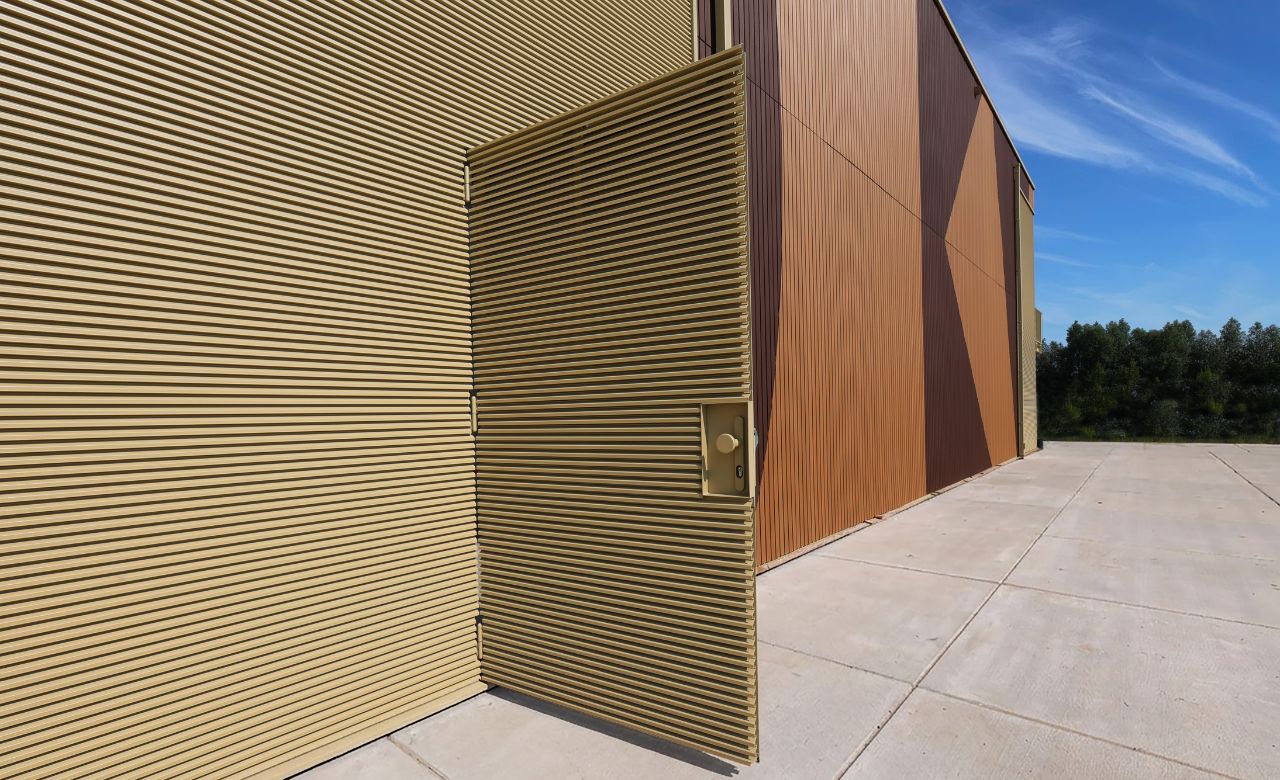

Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.

Lamellenhouder

  • enkele lamellenhouder: type ST-033-11 (breedte: 30 mm)
  • dubbele lamellenhouder voor thermische uitzetting:
    type ST-033-12 (breedte: 34 mm) (verbindingsstuk voor 2 lamellen)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.

>> Bekijk draagprofielen



Meer informatie of advies over doorlaatberekeningen, fysieke eigenschappen of
uitwerkmogelijkheden in DWG of BIM?  Neem dan contact met ons op.

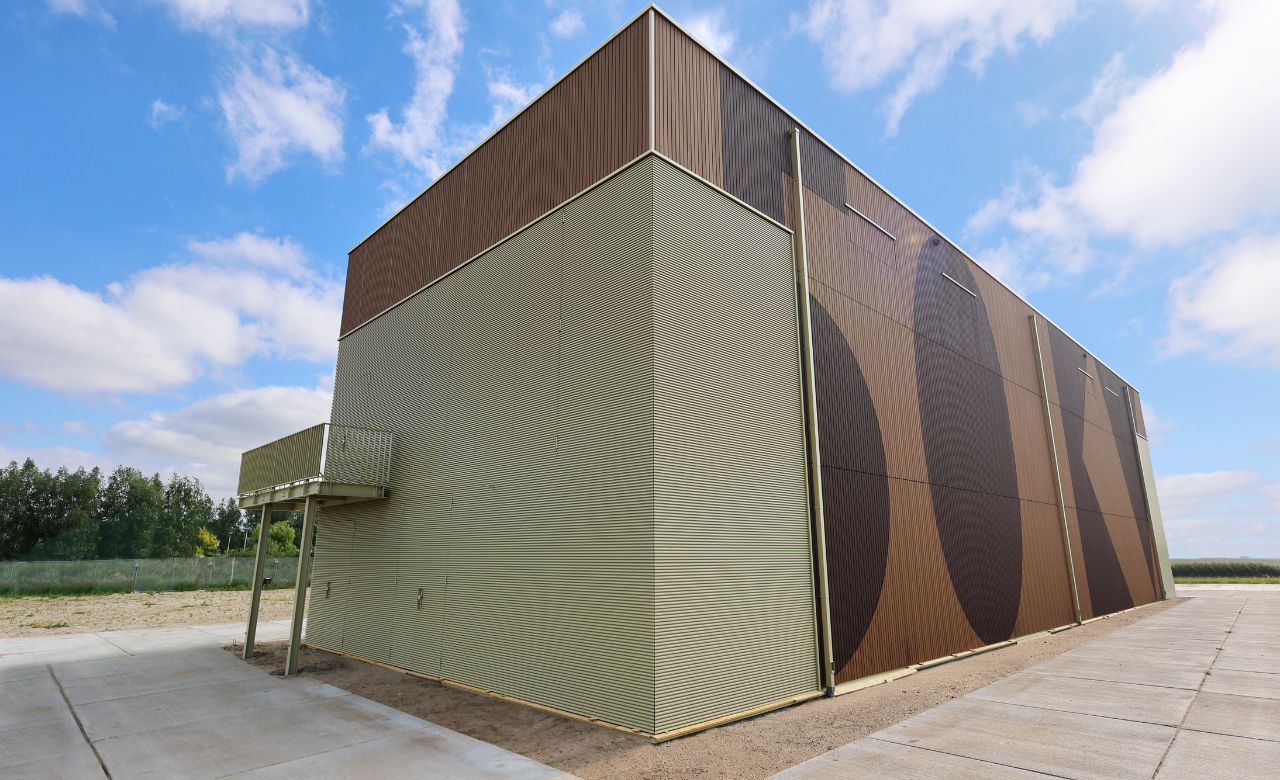

ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)
ST-033-01 (50%)

Storax services

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijheden DWG of BIM

Neem contact met ons op.

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Specificaties
ST-033-01
 Technische gegevens
Steek 33 mm
Diepte 20,4 mm
Hoogte 37,5 mm
K-Factor, toevoer 22,68
Visuele vrije doorlaat 59%
Fysische vrije doorlaat 50%
Maximale overspanning tussen twee dragers* 800 mm

*Bij winddruk qb 800 Pa

Tekening L                   Lamellenhouder
