1. ST-050-00 (49%)

ST-050-00 (49%)

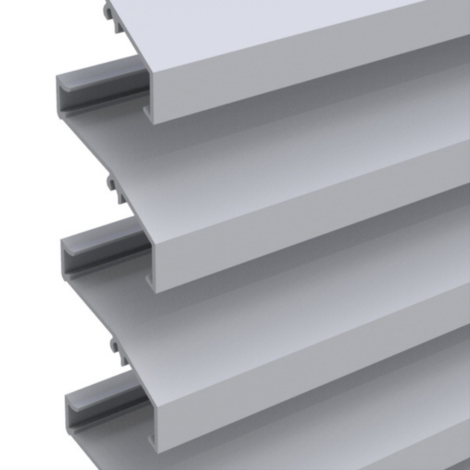

Geëxtrudeerd aluminium profiel met een goede luchtdoorlaat en een steek van 50 mm

Variabele stappen tussen 50 tot 100 mm zijn mogelijk met lamellenhouder types ST-050-13 en ST-050-14

Materiaal

  • aluminium extrusie, legering EN AW 6063 T66

Oppervlaktebehandeling

  • geanodiseerd (20 micron) F1
  • gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)


Afwerkingsmogelijkheden

  • de lamel ST-050-00 kan ook gebogen worden met een minimale straal van 800 mm
  • bovenlamel ST-050-02 beschikbaar voor mooie
    bovenaansluiting
  • lange onderlamel ST-050-03 en korte onderlamel ST-050-04 beschikbaar voor optimale afwerking

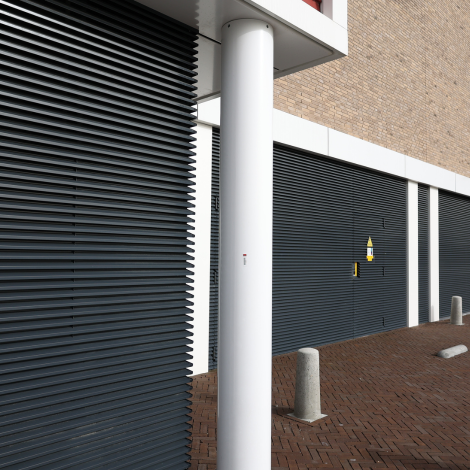

Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.

Lamellenhouder

  • lamellenhouders voor stap 50 mm
    – enkele lamellenhouder: type ST-050-11 (breedte 28 mm)
    – dubbele lamellenhouder voor thermische uitzetting: type ST-050-12 (breedte 34 mm) (verbindingstuk voor 2 lamellen)
  • lamellenhouders voor variabele stappen 50-100 mm
    – enkel lamellenhouder: type ST-050-13 (breedte 28 mm)
    – dubbele lamellenhouder voor thermische uitzetting: type ST-050-14 (breedte 34 mm) (verbindingsstuk voor 2 lamellen)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.

>> Bekijk draagprofielen

Gebruik voor doorlaatberekeningen en verdere fysieke eigenschappen de “ventilatie tool”   Ventilatie Tool

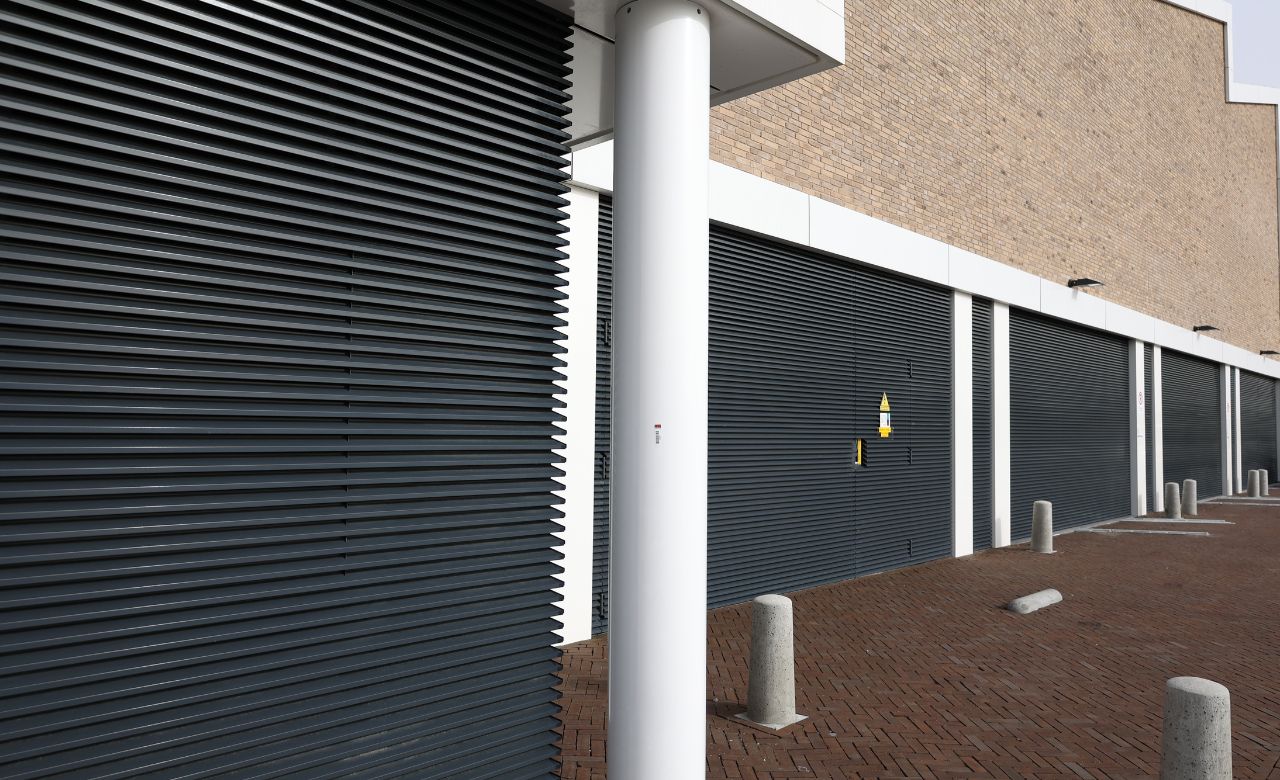

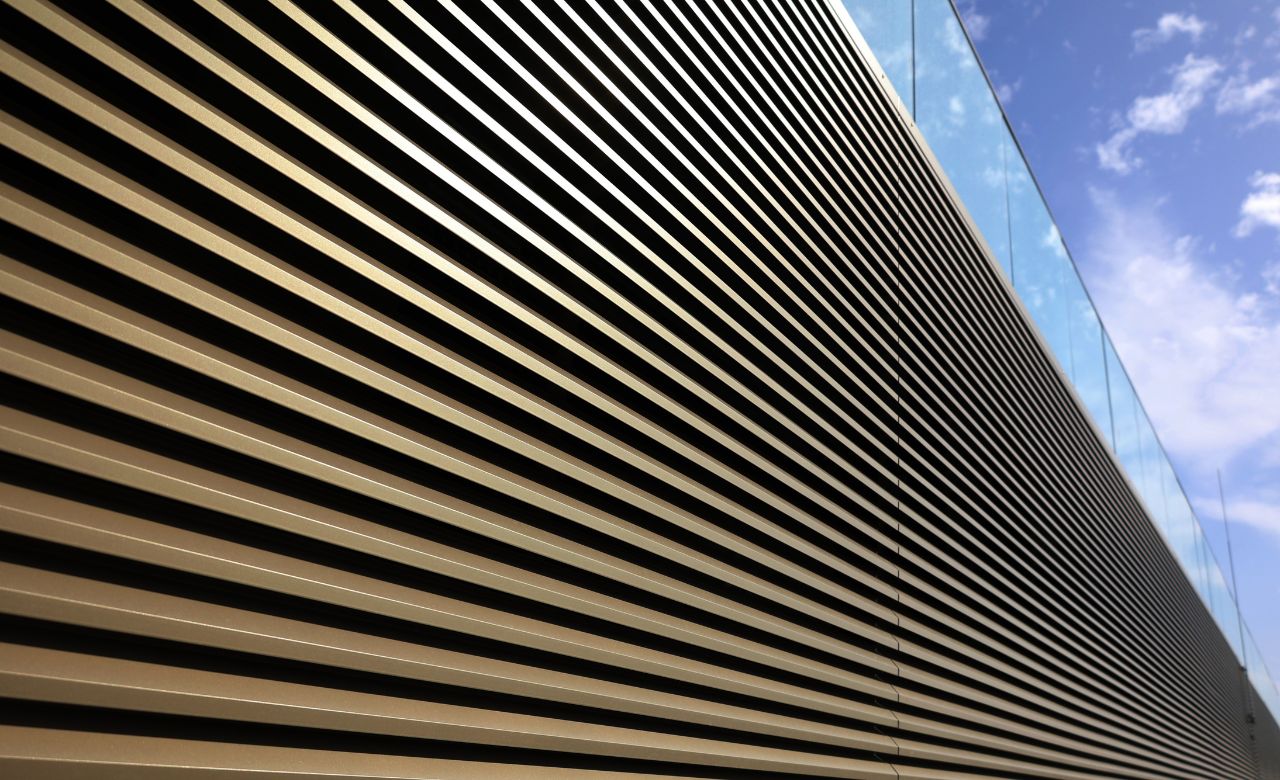

ST-050-00 (49%)

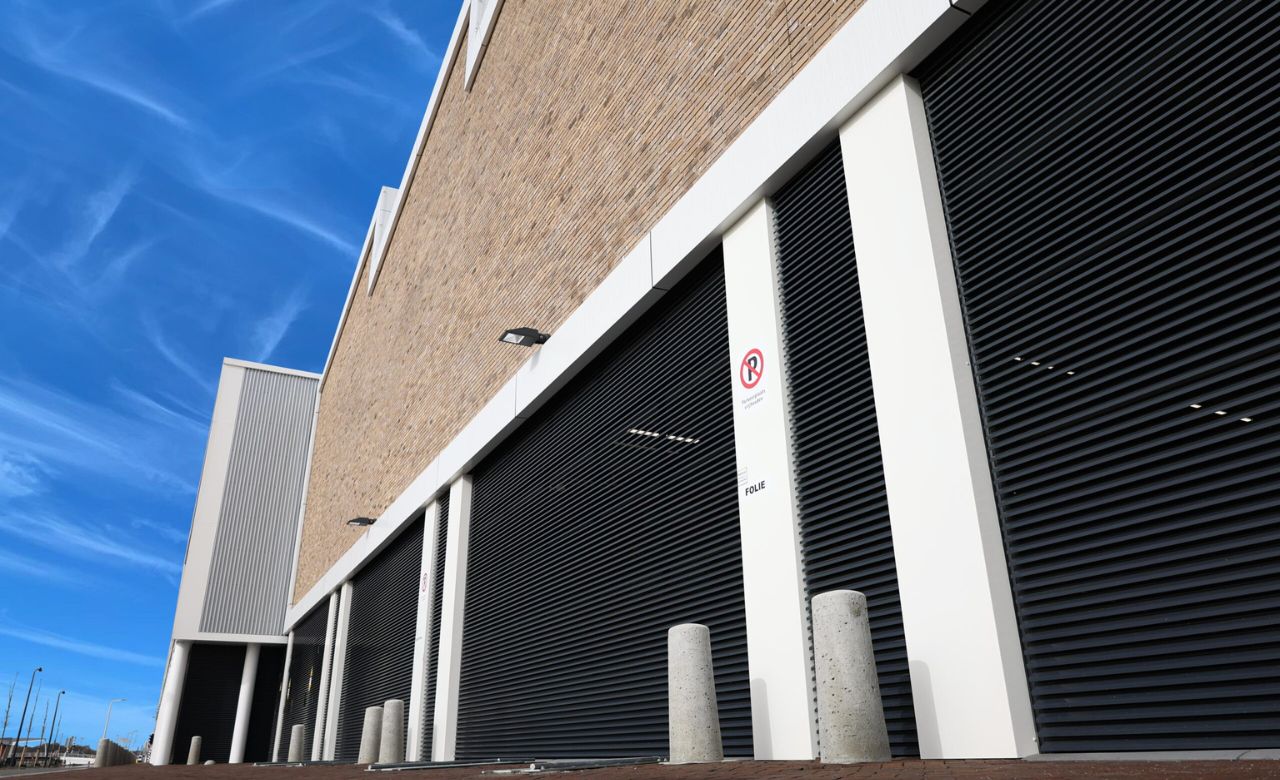

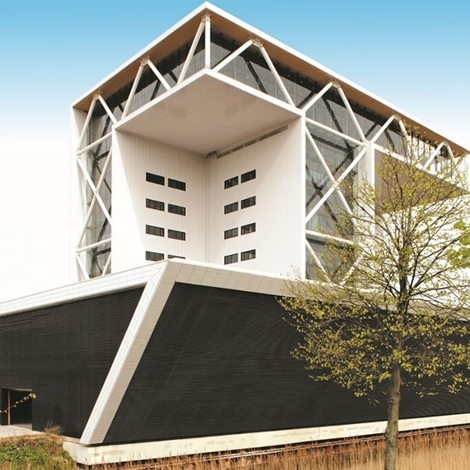

ST-050-00 (49%)

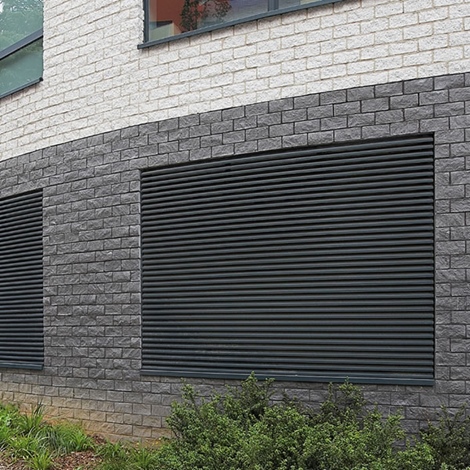

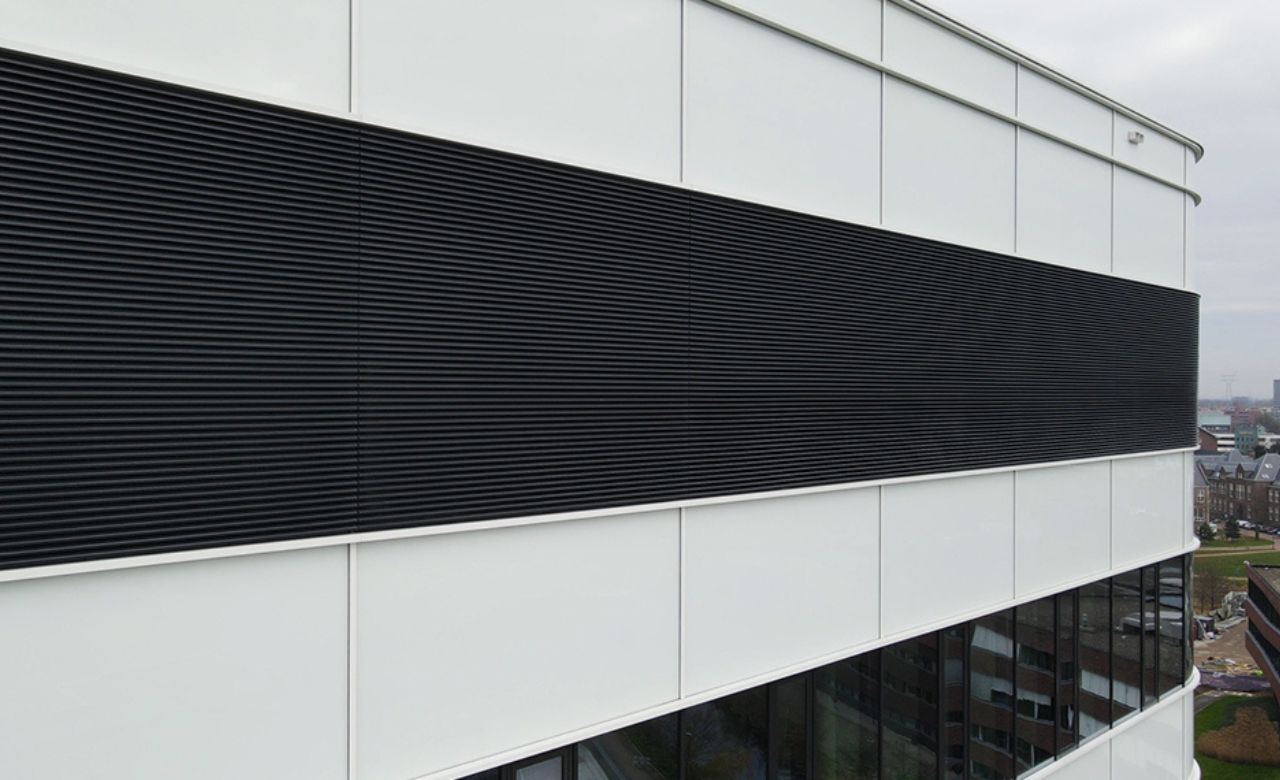

ST-050-00 (49%)

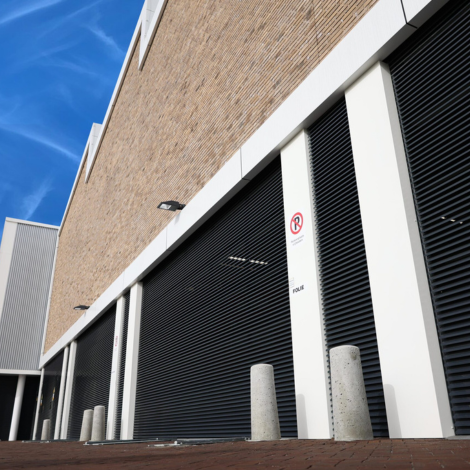

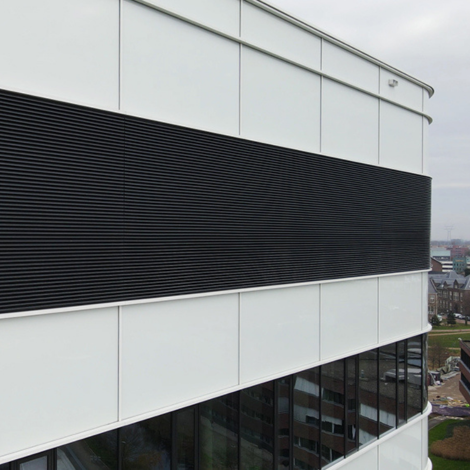

ST-050-00 (49%)

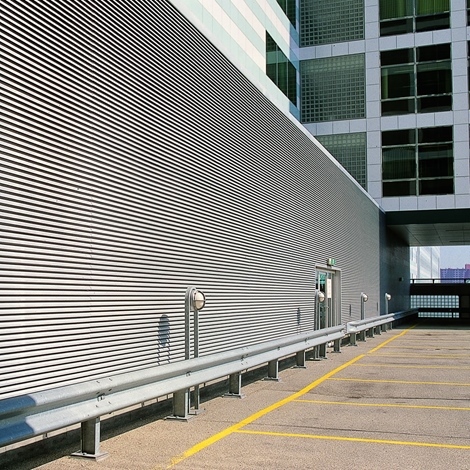

ST-050-00 (49%)
ST-050-00 (49%)

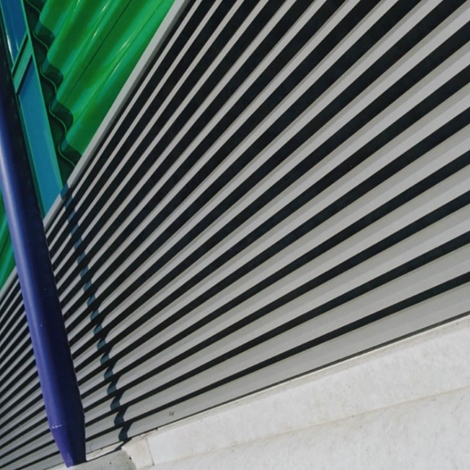

ST-050-00 (49%)
ST-050-00 (49%)
ST-050-00 (49%)
ST-050-00 (49%)
ST-050-00 (49%)
ST-050-00 (49%)

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

ST-050-00
 Technische gegevens
Steek
50 mm
Diepte x Hoogte
41 x 56 mm
K-Factor, toevoer
12,57
Visuele vrije doorlaat
70%
Fysische vrije doorlaat
49%
Maximale overspanning tussen twee dragers*
1200 mm

*Bij winddruk qb 800 Pa



Tekening




Lamellenhouders

Documentatie

Bestek

Bestek

Tekeningen

BIM
