ST-050-CLOSE

ST-050-CLOSE (0%)

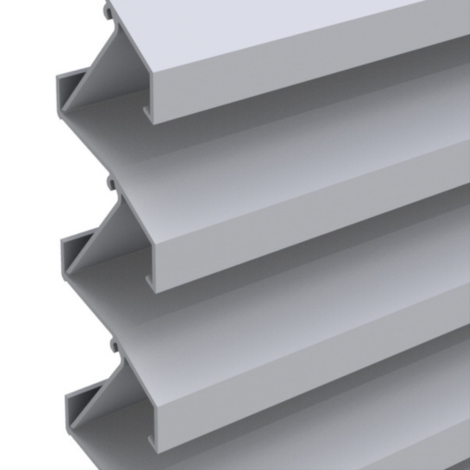

Geëxtrudeerd Z-vormige schijnlamel met een steek van 50 mm

Materiaal

  • aluminium extrusie, legering EN AW 6063 T66

Oppervlaktebehandeling

  • geanodiseerd (20 micron) F1
  • gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)


Afwerkingsmogelijkheden

  • de lamellen kunnen voorzien worden van een insectenwerende perforatie van 11,5 x 3 mm ( Type ST-050-PERFO)

Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.

Lamellenhouder

  • enkele lamellenhouder: type ST-050-11 (breedte: 28 mm)
  • dubbele lamellenhouder voor thermische uitzetting:
    ST-050-12 (breedte: 34 mm) (verbindingsstuk voor 2 lamellen)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.

> Bekijk draagprofielen

Meer informatie of advies over doorlaatberekeningen, fysieke eigenschappen of
uitwerkmogelijkheden in DWG of BIM?  Neem dan contact met ons op.
ST-050-CLOSE (0%)
ST-050-CLOSE (0%)
ST-050-CLOSE (0%)
ST-050-CLOSE (0%)

Storax services

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijheden DWG of BIM

Neem contact met ons op.

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Specificaties
ST-050-CLOSE
 Technische gegevens
Steek 50 mm
Diepte x Hoogte 41 x 60 mm
Maximale overspanning tussen twee dragers* 2100 mm

*Bij winddruk qb 800 Pa

Tekening Lamellenhouder(s)

Documentatie

Bestek

Bestek

Tekeningen

BIM
