ST-050-HF (60%)

Specificaties Documentatie Bestek Tekeningen BIM

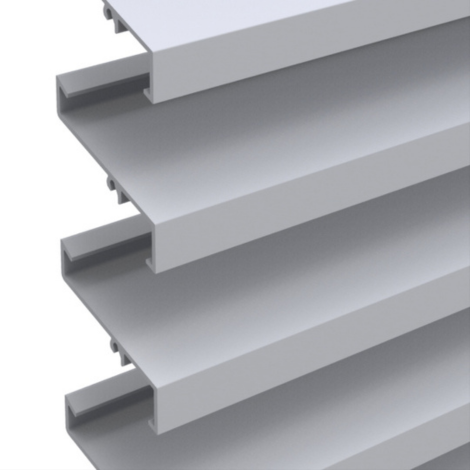

Geëxtrudeerd aluminium Z-profiel met een steek van 50 mm

Variabele stappen tussen 50 tot 100 mm zijn mogelijk met lamellenhouder types ST-050-13 en ST-050-14. Vaak toegepast in gevallen waar de stap tussen de lamellen de esthetiek van het totale project weergeeft.

Materiaal

  • aluminium extrusie, legering EN AW 6063 T66

Oppervlaktebehandeling

  • geanodiseerd (20 micron) F1
  • gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)


Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.

Lamellenhouder

  • lamellenhouders voor stap 50 mm
    – enkele lamellenhouder: type ST-050-11 (breedte 28 mm)
    – dubbele lamellenhouder voor thermische uitzetting: type ST-050-12 (breedte 34 mm) (verbindingstuk voor 2 lamellen)
  • lamellenhouders voor variabele stappen 50-100 mm
    – enkel lamellenhouder: type ST-050-13 (breedte 28 mm)
    – dubbele lamellenhouder voor thermische uitzetting: type ST-050-14 (breedte 34 mm) (verbindingsstuk voor 2 lamellen)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.

>> Bekijk draagprofielen

Meer informatie of advies over doorlaatberekeningen, fysieke eigenschappen of
uitwerkmogelijkheden in DWG of BIM?  Neem dan contact met ons op.

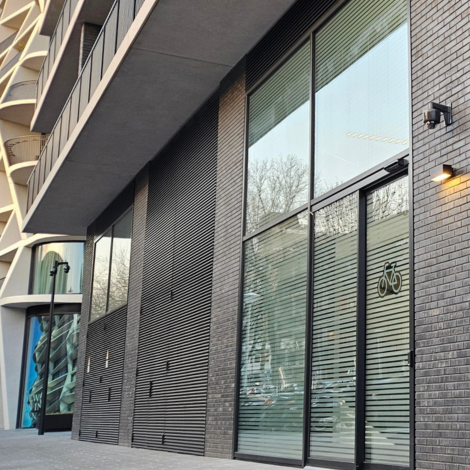

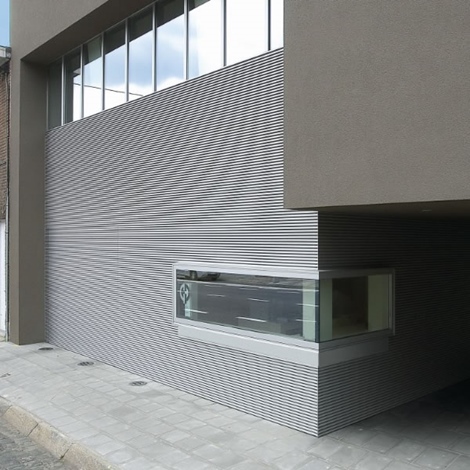

ST-050-HF (60%)

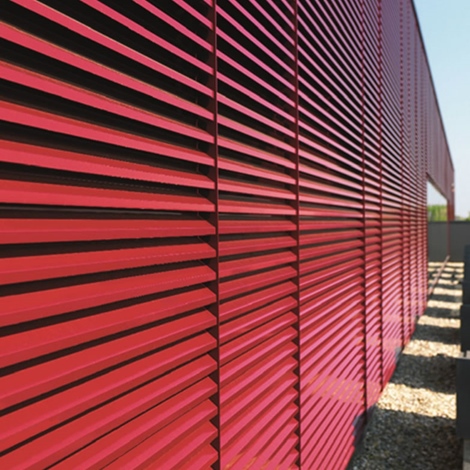

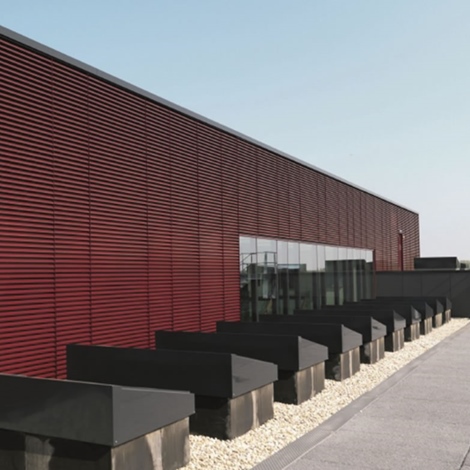

ST-050-HF (60%)

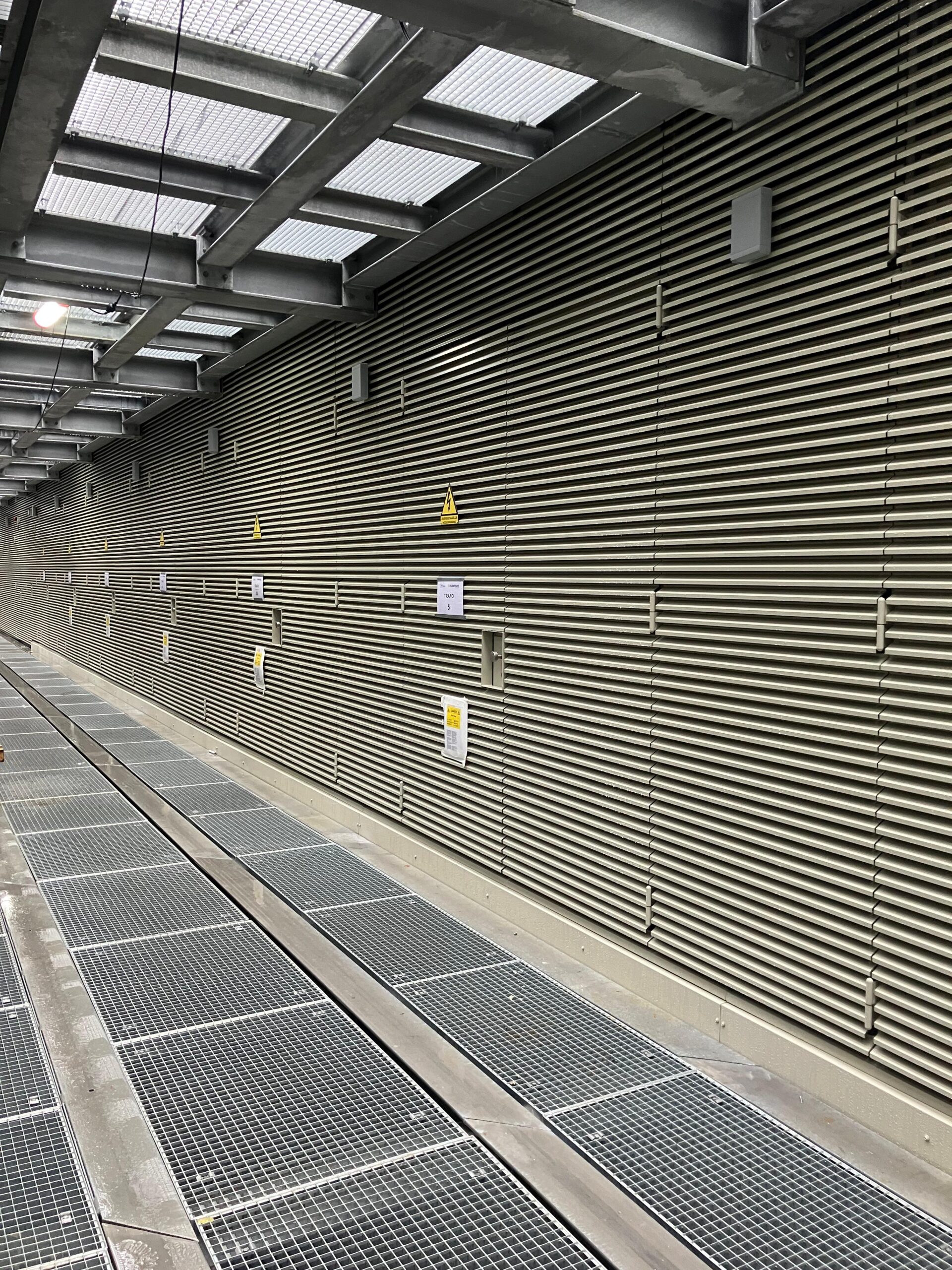

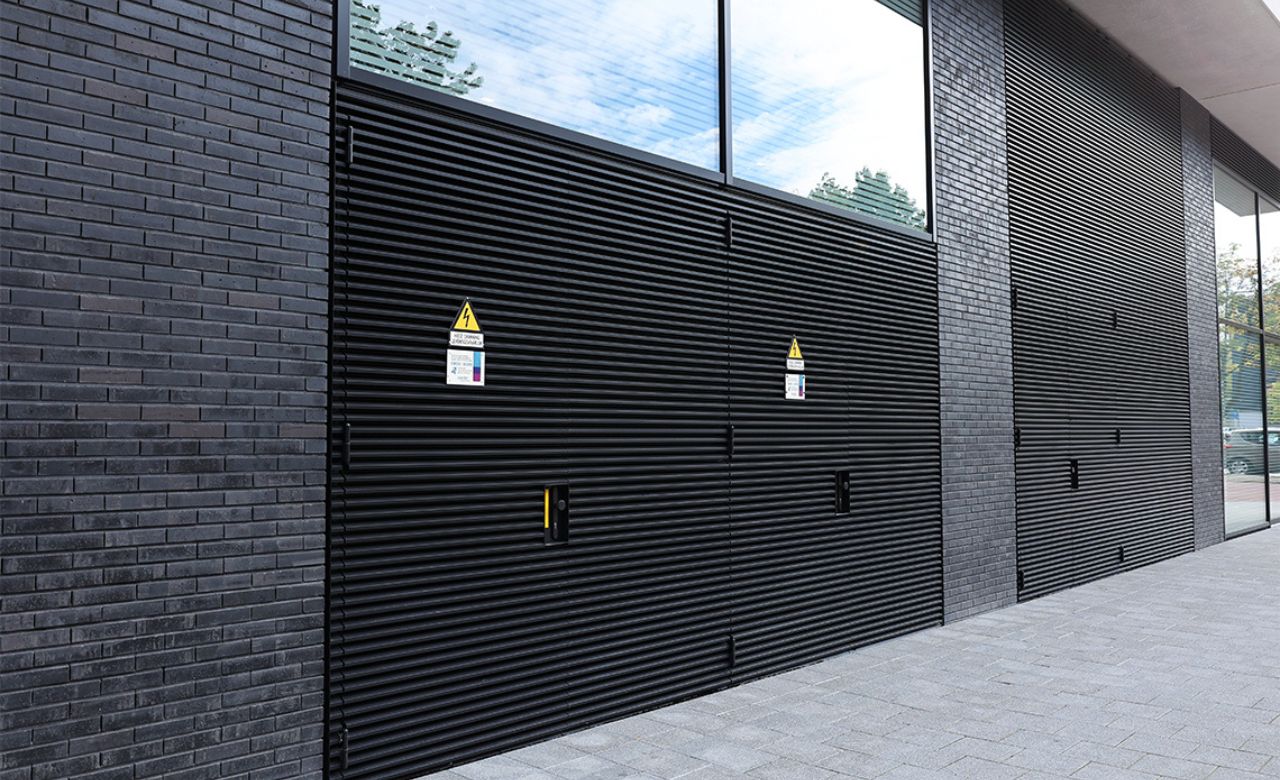

ST-050-HF (60%)

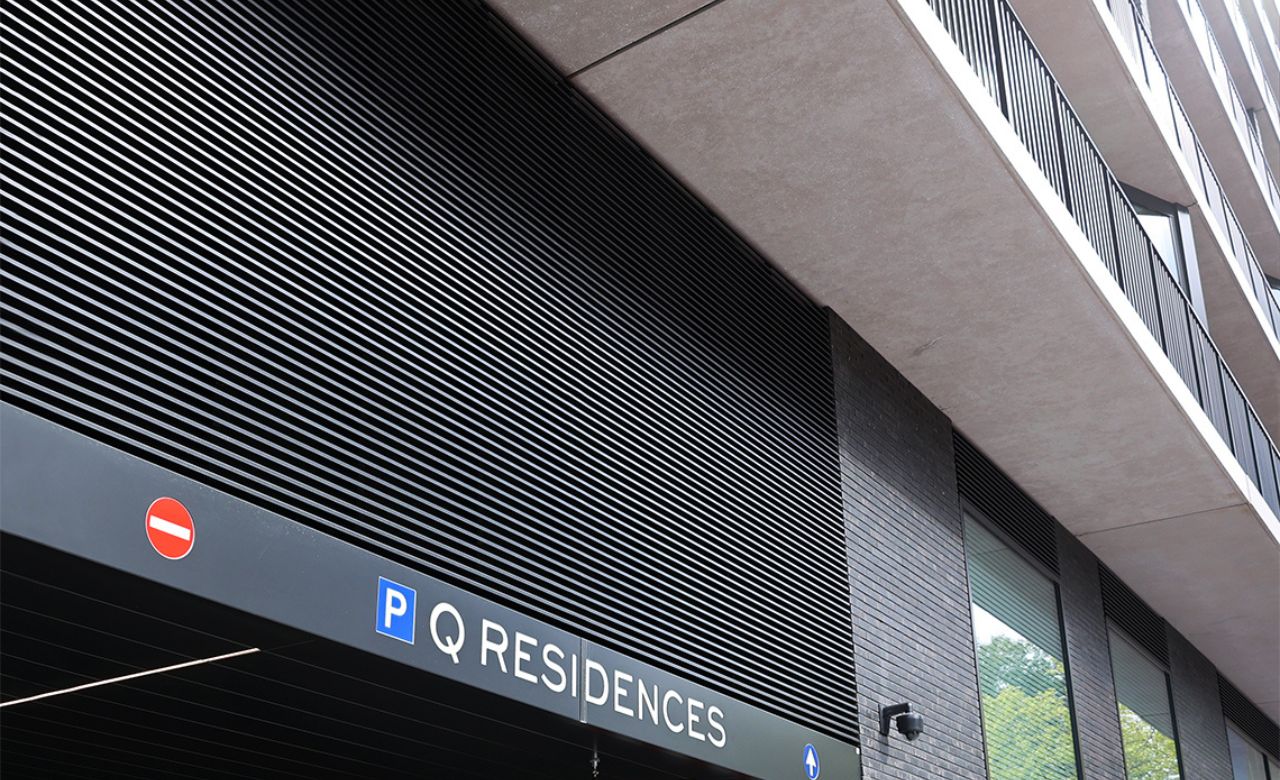

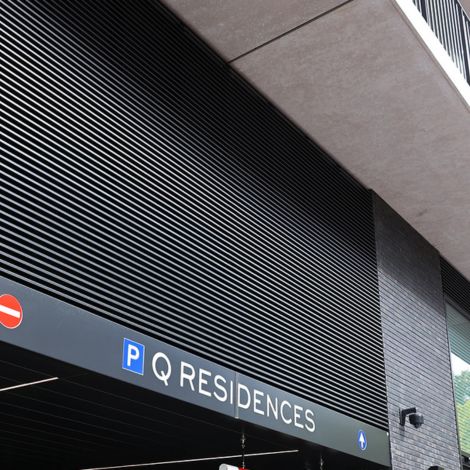

ST-050-HF (60%)

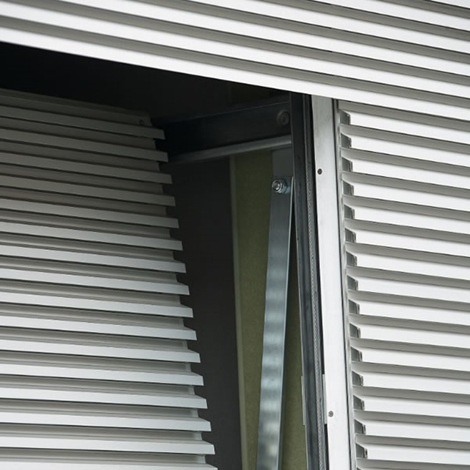

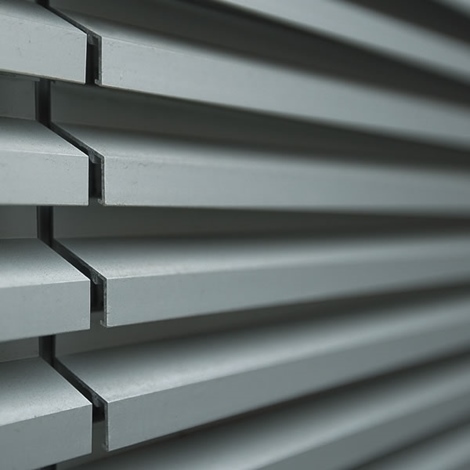

ST-050-HF (60%)

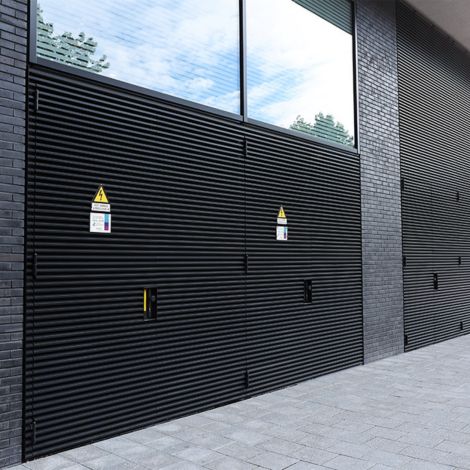

ST-050-HF (60%)

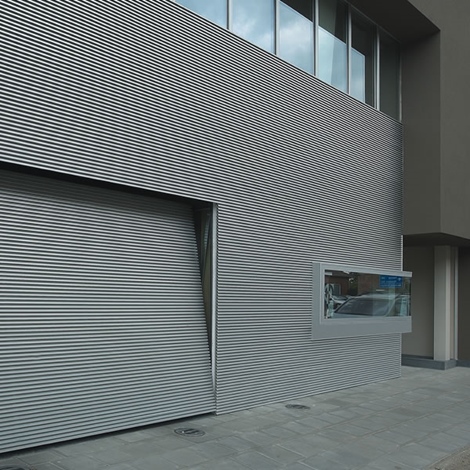

ST-050-HF (60%)

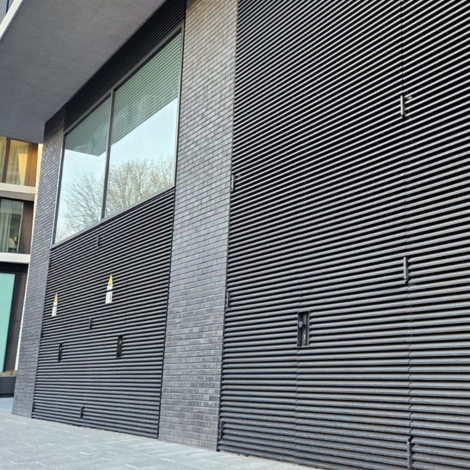

ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)
ST-050-HF (60%)

Storax services

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijheden DWG of BIM

Neem contact met ons op.

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Specificaties
ST-050-HF
 Technische gegevens
Steek 50 mm
Diepte 41 mm
Hoogte 50 mm
K-Factor, toevoer 8,75
Visuele vrije doorlaat 70%
Fysische vrije doorlaat 60%
Maximale overspanning tussen twee dragers* 1050 mm

*Bij winddruk qb 800 Pa

Tekening Lamellenhouders
