Extreem waterwerend lamel met hoge doorlaat

Het systeem bestaat uit waterwerende lamellen, getest volgens HEVAC klasse A2 tot 3,0 m/s met een stap van 50 mm, eenvoudig en onzichtbaar gemonteerd dmv clipsmontage in bij het systeem horende lamellenhouders. Verdere unieke eigenschappen van dit systeem zijn de uitstekende luchtdoorstroom, een goede fysische vrije doorlaat en de grote vrij overspanning van de lamel tussen twee draagprofielen. Het systeem ST-050-W kan optioneel met kaderprofiel ST-050W-21 voorzien worden

Materiaal

  • aluminium extrusie, legering EN AW 6063 T66

Oppervlaktebehandeling

  • geanodiseerd (20 micron) F1
  • gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Lamellenhouder

  • kan gecombineerd worden met de lamel ST-050-WS

Lamellenhouder

  • lamellenhouder: type ST-050-W-11 (breedte: 34 mm)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.

>> Bekijk draagprofielen

Gebruik voor doorlaatberekeningen en verdere fysieke eigenschappen de “ventilatie tool”   Ventilatie Tool

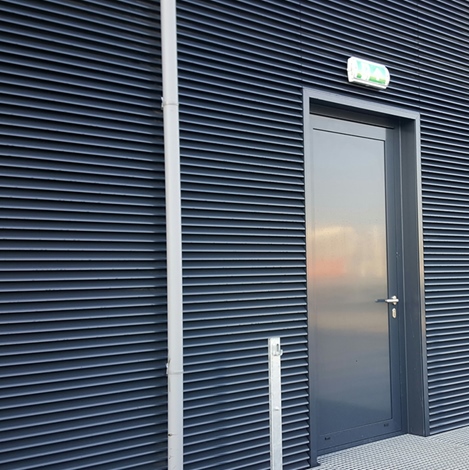

ST-050-W (57%)

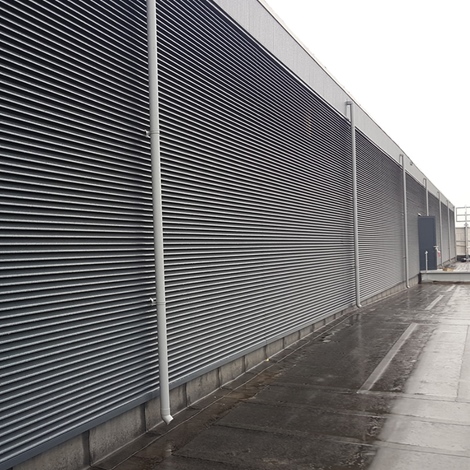

ST-050-W (57%)

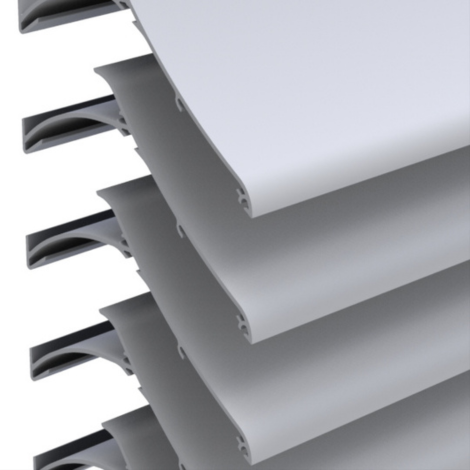

ST-050-W (57%)

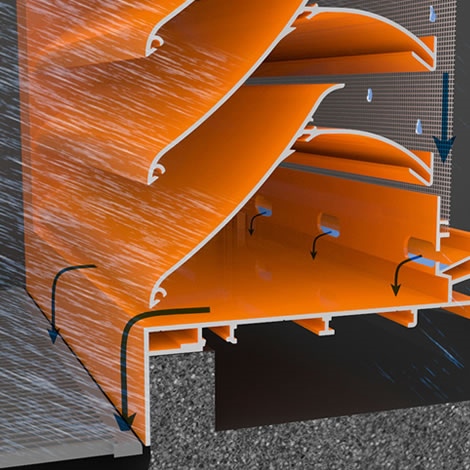

ST-050-W (57%)

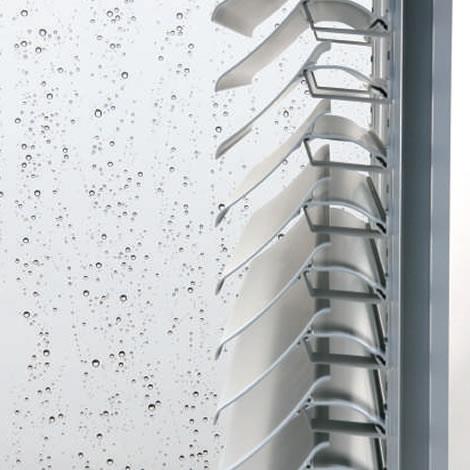

ST-050-W (57%)
ST-050-W (57%)
ST-050-W (57%)
ST-050-W (57%)
ST-050-W (57%)
ST-050-W (57%)

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

ST-050-W
 Technische gegevens
Steek
50 mm
Diepte
130 mm
Hoogte
90 mm
Waterwerendheid
A2 tem 3,0m/s
K-Factor, toevoer
10,47
Ce-coëfficient
0,309
Cd-coëfficient
0,246
Fysische vrije doorlaat
57%
Maximale overspanning tussen twee dragers*
1420 mm

*Bij winddruk qb 800 Pa

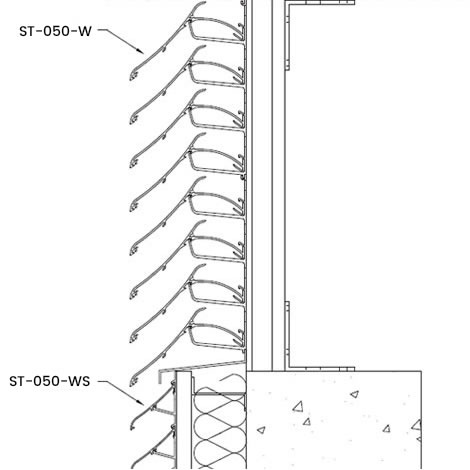

Tekening


Lamellenhouder(S)
