ST-050-WS (59%)

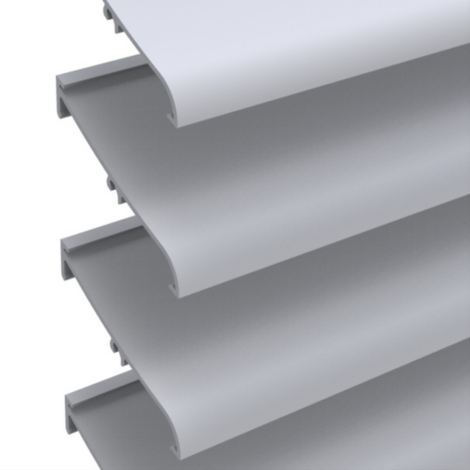

Geëxtrudeerd aluminium profiel met een zeer goede luchtdoorlaat en een steek van 50 mm
Dit lamel kan perfect gecombineerd worden met de hoogperformante waterwerende lamel ST-050-W op plaatsen in de gevel waar de waterwerendheid in mindere mate vereist is.
Materiaal
- aluminium extrusie, legering EN AW 6063 T66
Oppervlaktebehandeling
- geanodiseerd (20 micron) F1
- gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
Afwerkingsmogelijkheden
- kan gecombineerd worden met de lamel ST-050-W
Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.
Lamellenhouder
- enkele lamellenhouder: type ST-050-11
- dubbele lamellenhouder voor thermische uitzetting: type ST-050-12
De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.
|
Storax services
Montageservice
Plaatsing door onze specialisten
Uitwerkmogelijheden DWG of BIM
Neem contact met ons op.
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
- BIM
Specificaties
Specificaties
ST-050-WS
Lamellenhouder(s)
| Technische gegevens | |
| Steek | 50 mm |
| Diepte | 50 mm |
| Hoogte | 55 mm |
| Waterwerendheid | - |
| K-Factor, toevoer | 6,09 |
| Ce-coëfficient | 0,406 |
| Cd-coëfficient | 0,382 |
| Fysische vrije doorlaat | 59% |
| Maximale overspanning tussen twee dragers* | 950 mm |
*Bij winddruk qb 800 Pa

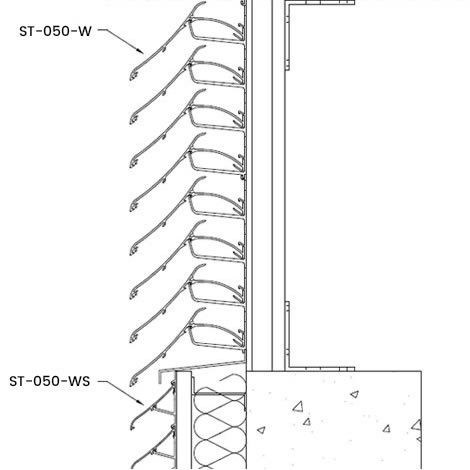

Tekening
Lamellenhouder(s)
Documentatie
Bestek
Bestek
Tekeningen
Tekeningen
BIM
