ST-066-01 (49%)

Specificaties Documentatie Bestek Tekeningen BIM

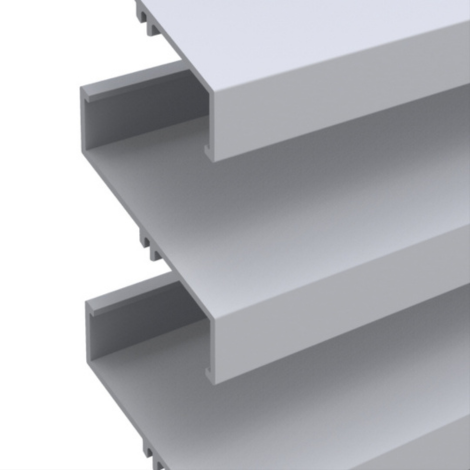

Geëxtrudeerd aluminium profiel met een goede luchtdoorlaat en een steek van 66 mm

Variabele stappen tussen 66 tot 132 mm zijn mogelijk met lamellenhouder types ST-066-13 en ST-066-14

Materiaal

Oppervlaktebehandeling

geanodiseerd (20 micron) F1
gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Afwerkingsmogelijkheden

Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.

Lamellenhouder

lamellenhouders voor stap 66 mm
– enkele lamellenhouder: type ST-066-11 (breedte 28 mm)
– dubbele lamellenhouder voor thermische uitzetting: type ST-066-12 (breedte 34 mm) (verbindingstuk voor 2 lamellen)

lamellenhouders voor variabele stappen 66-132 mm
– enkel lamellenhouder: type ST-066-13 (breedte 28 mm)
– dubbele lamellenhouder voor thermische uitzetting: type ST-066-14 (breedte 34 mm) (verbindingsstuk voor 2 lamellen)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.

Meer informatie of advies over doorlaatberekeningen, fysieke eigenschappen of
uitwerkmogelijkheden in DWG of BIM? Neem dan contact met ons op.

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijheden DWG of BIM

Neem contact met ons op.

ST-066-01

Technische gegevens
Steek	66 mm
Diepte	55 mm
Hoogte	76,5 mm
K-Factor, toevoer	13,62
Visuele vrije doorlaat	70%
Fysische vrije doorlaat	49,2%
Maximale overspanning tussen twee dragers*	1600 mm

*Bij winddruk qb 800 Pa

Tekening

Lamellenhouders
