ST-066-PERFO (32%)

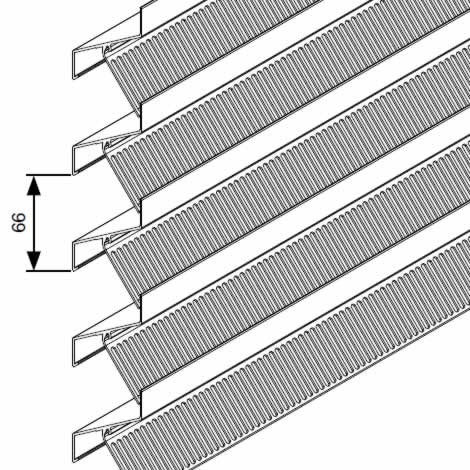

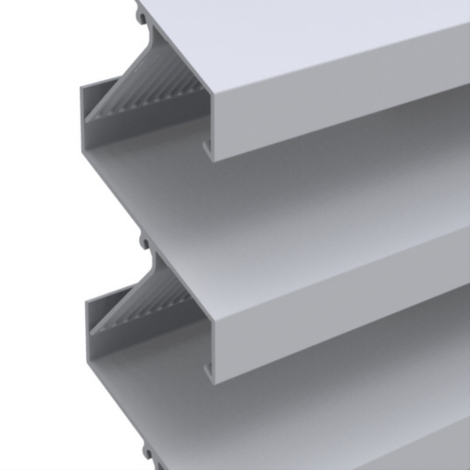

Geëxtrudeerd schijnlamel met een steek van 66 mm

Materiaal

  • aluminium extrusie, legering EN AW 6063 T66

Oppervlaktebehandeling

  • geanodiseerd (20 micron) F1
  • gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)


Afwerkingsmogelijkheden

  • de lamellen zijn voorzien van een insectenwerende perforatie van 33 x 3 mm, en kunnen ook geleverd worden zonder perforatie (Type ST-066-CLOSE)

Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.


Lamellenhouder

  • enkele lamellenhouder: type ST-066-11 (breedte 28 mm)
  • dubbele lamellenhouder voor thermische uitzetting: type ST-066-12 (breedte 34 mm) (verbindingstuk voor 2 lamellen)

De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.


>> Bekijk draagprofielen

Meer informatie of advies over doorlaatberekeningen, fysieke eigenschappen of
uitwerkmogelijkheden in DWG of BIM?  Neem dan contact met ons op.



ST-066-PERFO (32%)
ST-066-PERFO (32%)
ST-066-PERFO (32%)
ST-066-PERFO (32%)

Storax services

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijheden DWG of BIM

Neem contact met ons op.

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Specificaties
ST-066-PERFO
 Technische gegevens
Steek 66 mm
Diepte x Hoogte 55 x 76,5 mm
K-Factor, toevoer 16,52
Visuele vrije doorlaat 70%
Fysische vrije doorlaat 32%
Maximale overspanning tussen twee dragers* 2300 mm

*Bij winddruk qb 800 Pa
