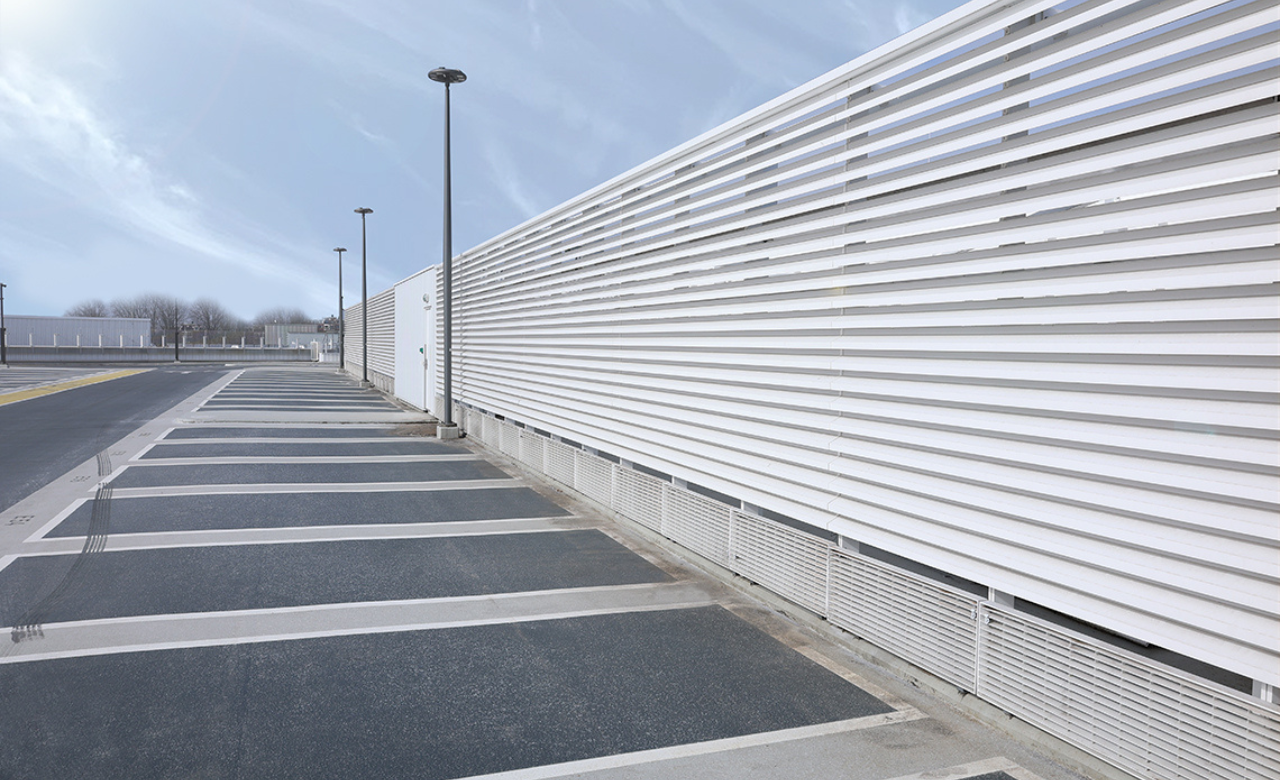

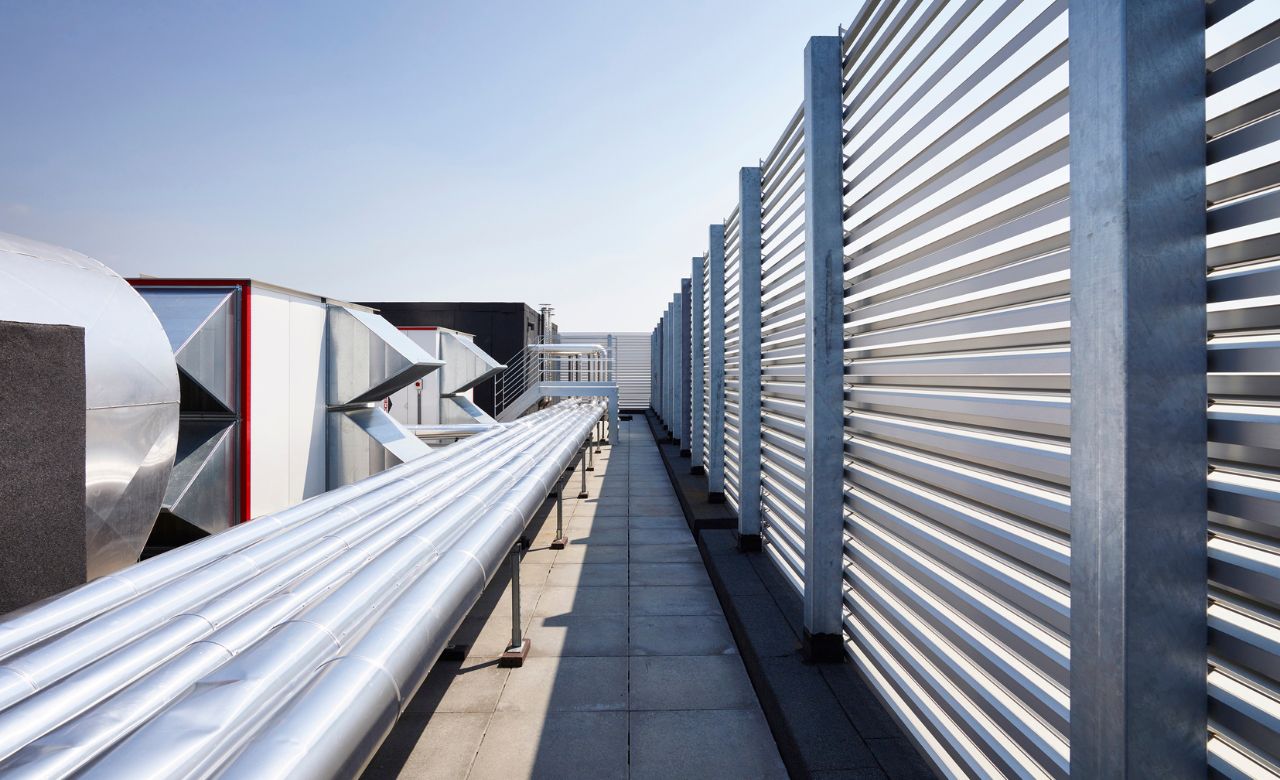

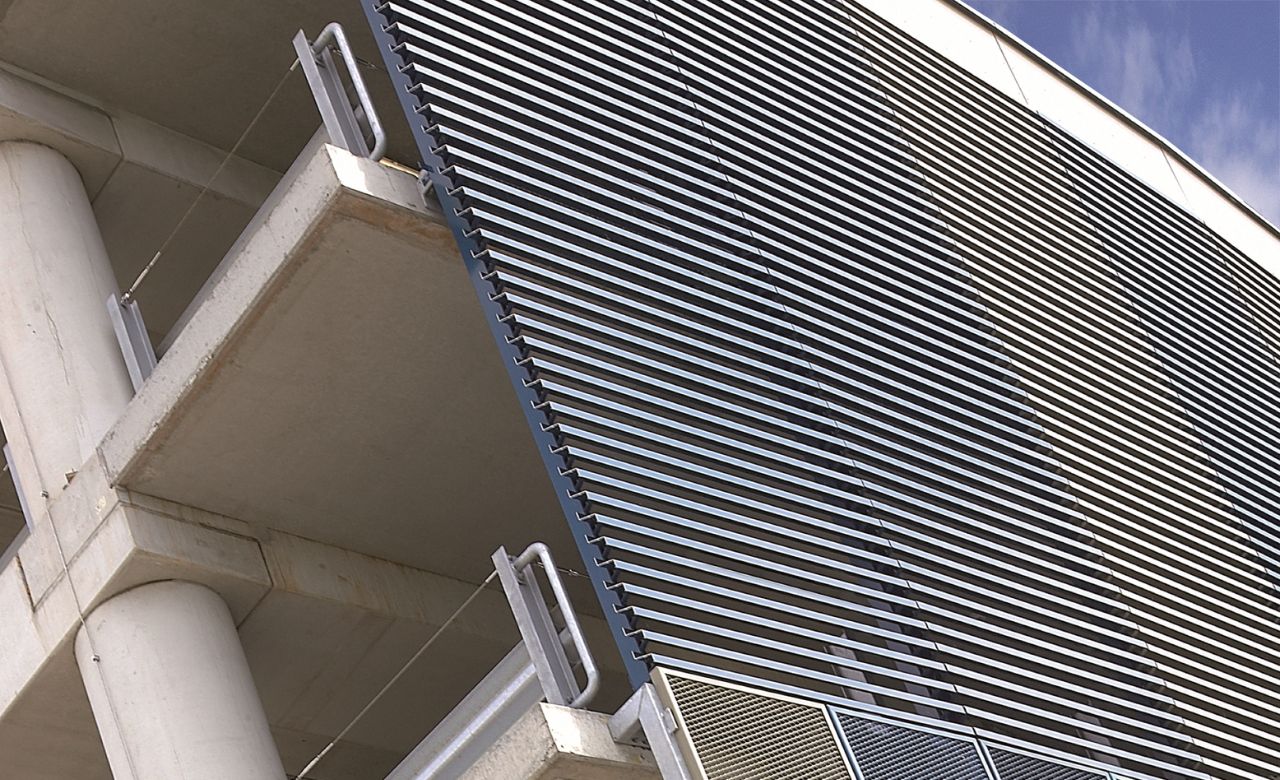

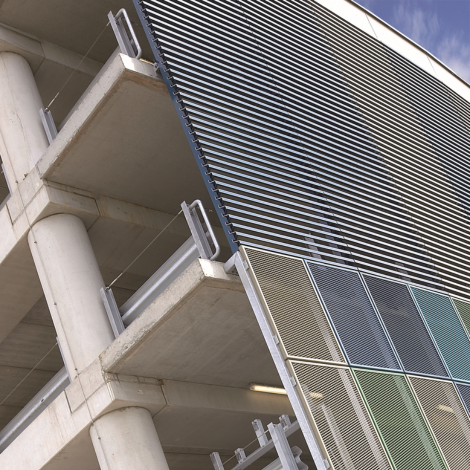

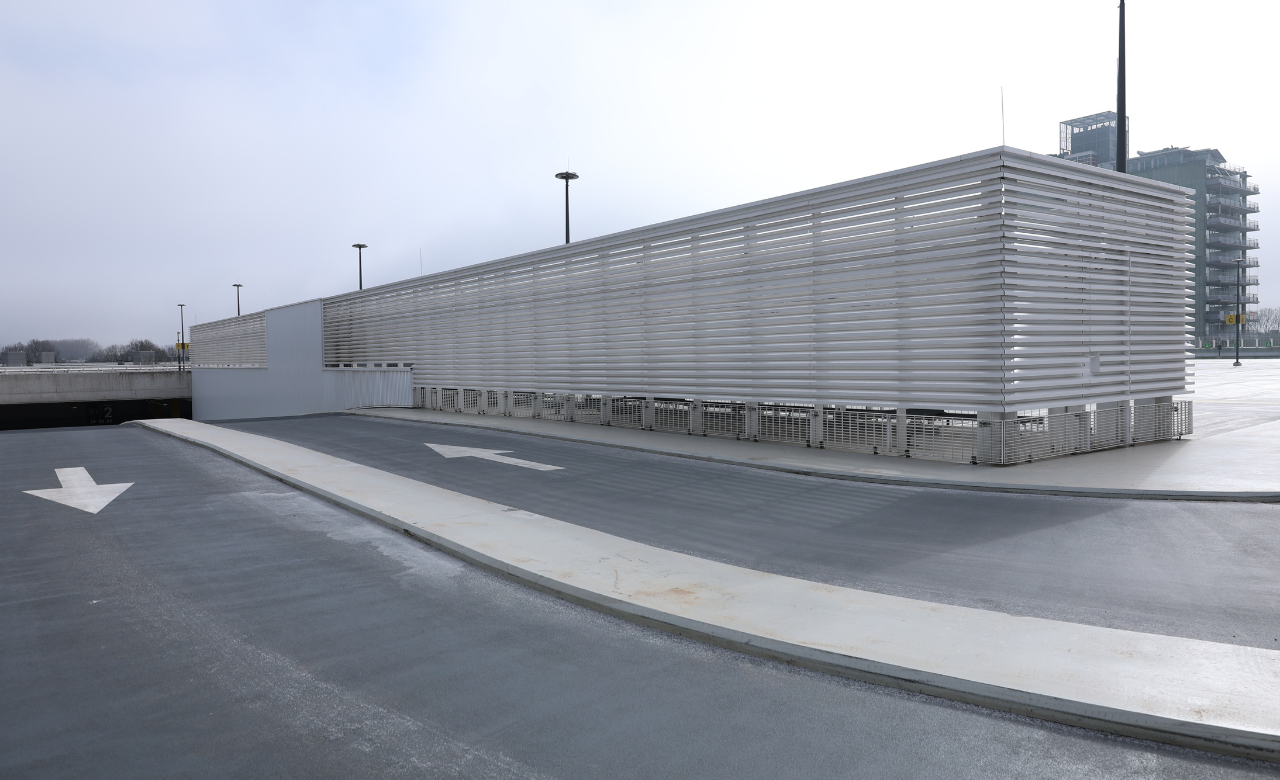

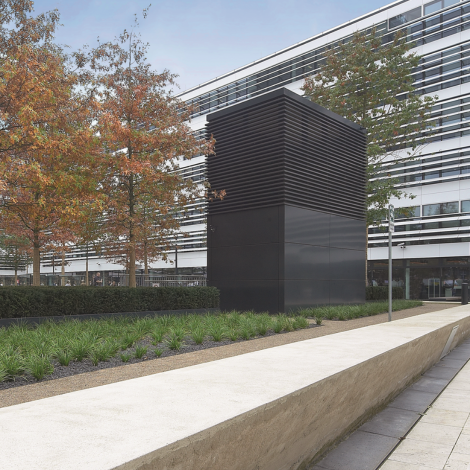

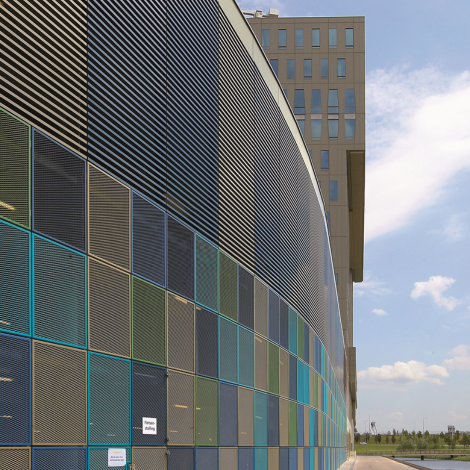

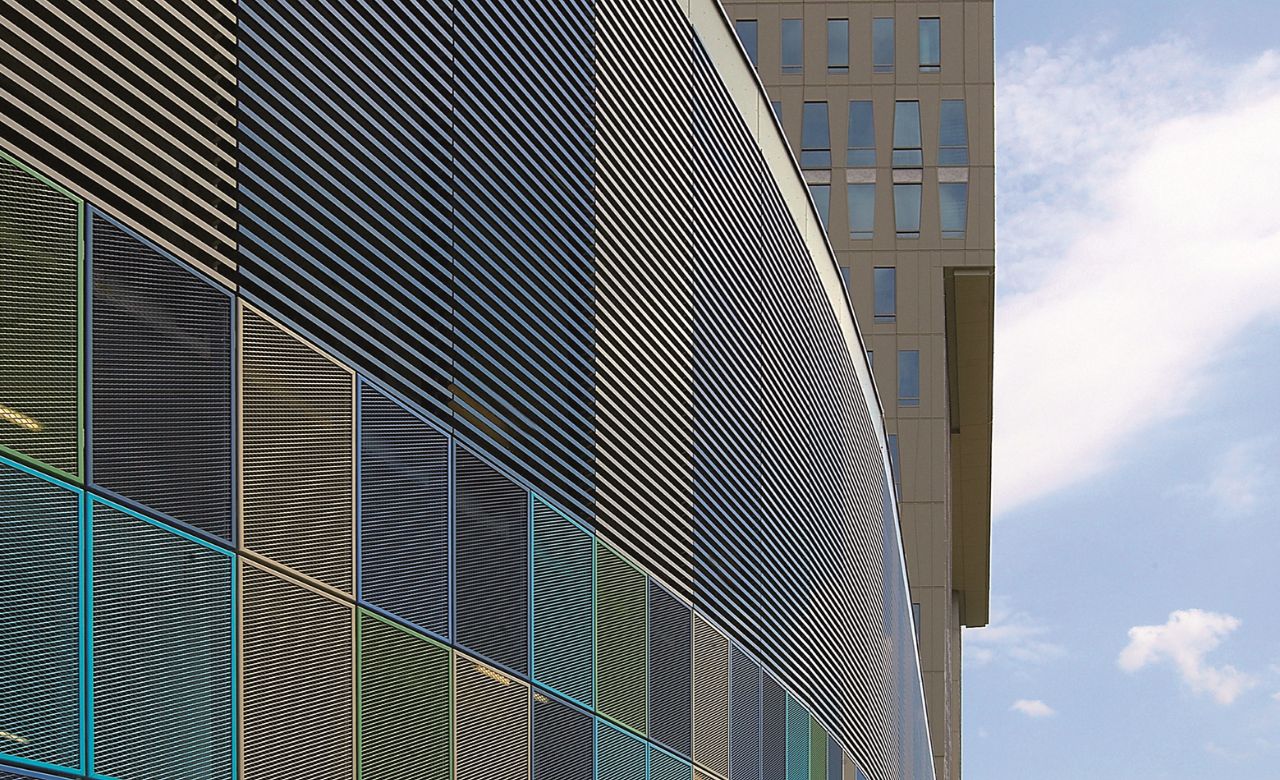

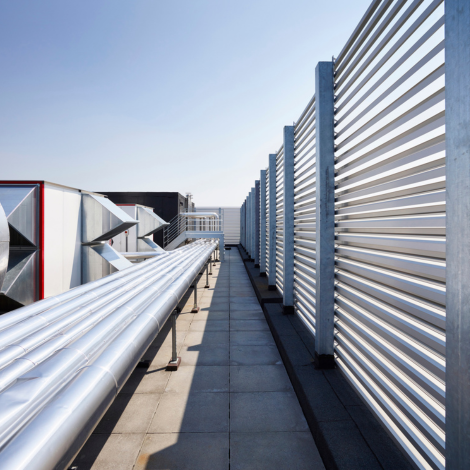

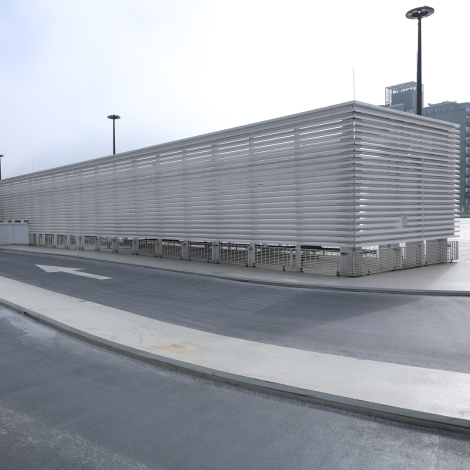

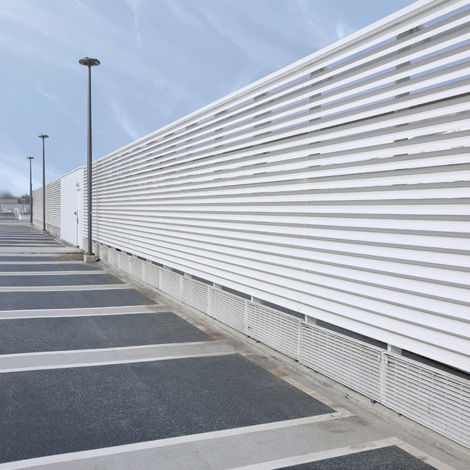

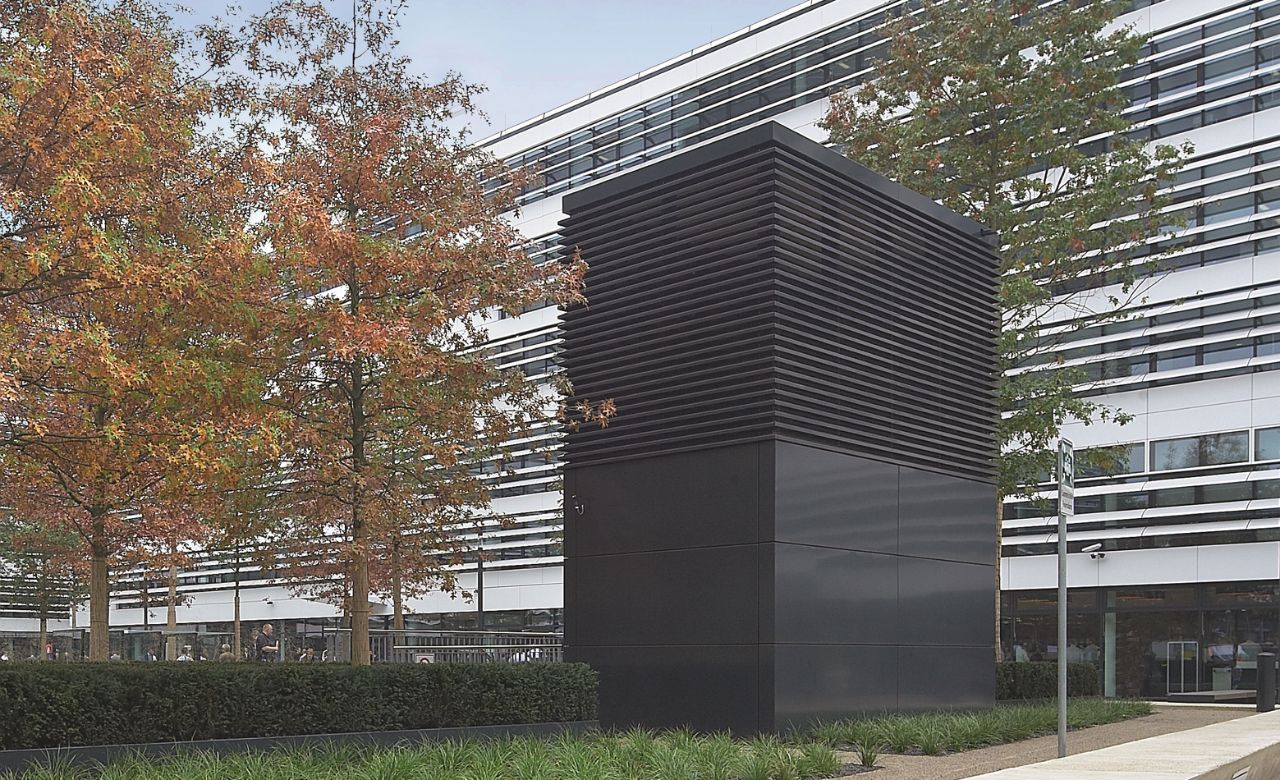

ST-120 (60%)
Geëxtrudeerd aluminium Z-profiel met een steek van 120 mm
Geëxtrudeerd aluminium profiel voor grote vrije overspanning, met een hoogperformante luchtdoorlaat en een stap van 120 mm. Optimale plaatsingssnelheid dankzij kleiner aantal dragers en lamellen.
Materiaal
- aluminium extrusie, legering EN AW 6063 T66
Oppervlaktebehandeling
- geanodiseerd (20 micron) F1
- gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
Deuren
Enkele en dubbele deuren beschikbaar met het standaard STORAX deurbeslag.
Lamellenhouder
- enkele lamellenhouder: type ST-120-11 (breedte 28 mm)
- dubbele lamellenhouder voor thermische uitzetting : ST-120-12 (breedte: 34 mm) (verbindingsstuk voor 2 lamellen)
Lamellenhouders voor variabele stappen 120-240 mm
- enkele lamellenhouder: type ST-120-13 (breedte 28 mm)
- dubbele lamellenhouder voor thermische uitzetting: type ST-120-14 (breedte 34 mm) (verbindingsstuk voor 2 lamellen)
De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.
|
Storax services
Montageservice
Plaatsing door onze specialisten
Uitwerkmogelijheden DWG of BIM
Neem contact met ons op.
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
- BIM
Specificaties
Specificaties
ST-120
Lamellenhouder(s)
| Technische gegevens | |
| Steek | 120 mm |
| Diepte | 90 mm |
| Hoogte | 120 mm |
| Visuele vrije doorlaat | 66% |
| Fysische vrije doorlaat | 60% |
| K-factor toevoer | 13,82 |
| K-factor afvoer | 14,68 |
| Maximale overspanning tussen twee dragers* | 2300 mm |
*Bij winddruk qb 800 Pa
