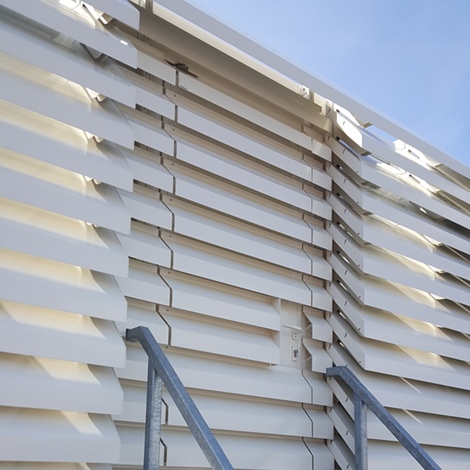

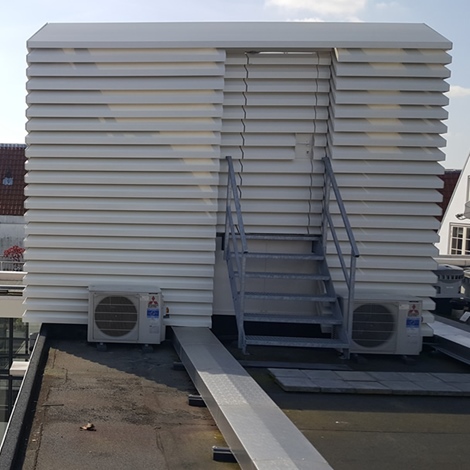

ST-150-ACL (34%)
Geëxtrudeerd aluminium trapeziumvormig profiel met een steek van 150 mm
Om de geluidsdempende kwaliteiten te creëren zijn de lamellen gevuld met anorganische minerale wol. Ontwikkeld om een esthetische oplossing
aan te bieden in een lamellenwandtoepassing waar de geluidsdempende factoren doorwegen. Voor een esthetische afwerking van het geheel en bescherming van de minerale wol, kunnen de uiteinden van de lamellen voorzien worden van gelaserde aluminium kopschotten.
Materiaal
- aluminium extrusie, legering EN AW 6063 T66
Oppervlaktebehandeling
- geanodiseerd (20 micron) F1
- gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
Kopschotten
Kopschotten uit gelaserd aluminium, afwerking in kleur van de lamel.
Akoestische eigenschappen
ST-150-ACL: Rw (C;Ctr)= 15 (-1;-4) dB
Lamellenhouder
- ST-150-ACL: type ST-150-ACL-11
De lamellenhouder wordt voorgemonteerd op een draagprofiel. Het type draagprofiel is afhankelijk van de hoogteoverspanning.
|
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
- BIM
Specificaties
ST-150-ACL
Technische gegevens | |
Steek | 150 mm |
Diepte | 222 mm |
Hoogte | 328 mm |
Fysische vrije doorlaat | 34,3% |
Visuele vrije doorlaat | 54% |
K-factor toevoer | 37,3 |
Maximale overspanning tussen twee dragers* | 2700 mm |
*Bij winddruk qb 800 Pa

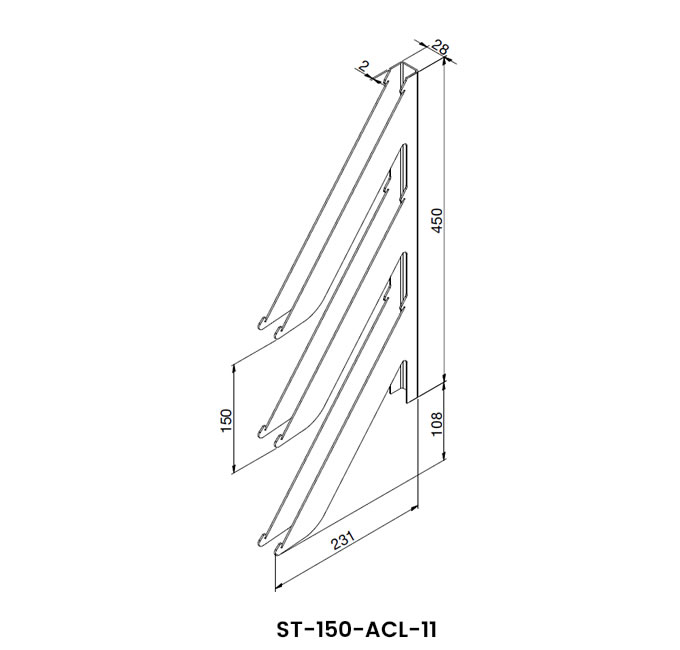

Tekening Lamellenhouder(s)
