Cassette horizontaal
Cassettes

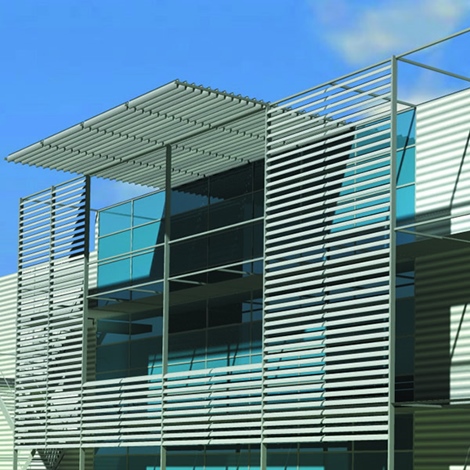

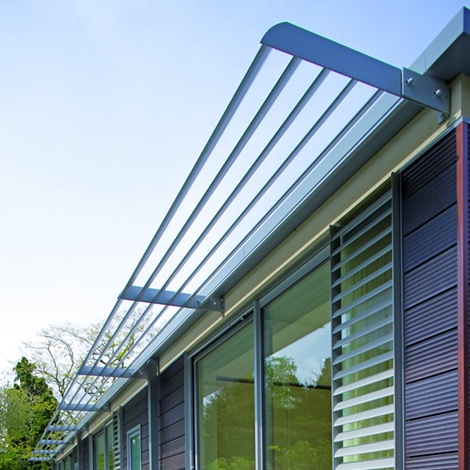

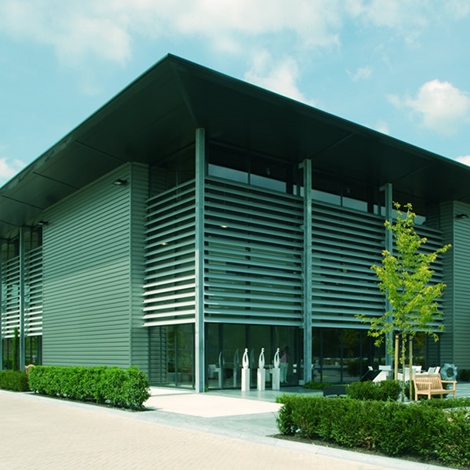

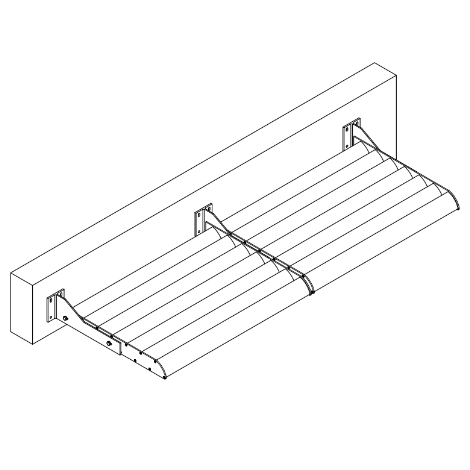

Storax Icarus® horizontaal uitkragende structurele zonneluifel waarbij meerdere lamellen als cassettes tussen eindplaten gemonteerd worden. Oriëntatie, uitkraging en vormgeving is vrij te kiezen. Bevestiging van de eindplaten direct op de gevel of bevestiging op mes.
Materiaal
- Lamel: Aluminium extrusieprofiel legering EN AW-6063 T66
- Kopschotten: Aluminium of staal
Oppervlaktebehandeling
- Geanodiseerd (20 micron) F1
- Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
- Stalen onderdelen zijn gegalvaniseerd en gepoedercoat
Lameltype
Toepasbaar met alle Storax Icarus® lameltypes
Storax services
Montageservice
Plaatsing door onze specialisten
Uitwerkmogelijkheden DWG of BIM
Neem contact met ons op.
Meer informatie
- Specificaties
- Documentatie
- Bestek
- BIM
Specificaties
Specificaties
Maximale vrije overspanning
| ST-IC Aero | 650 Pa | 800 Pa | 1250 Pa |
| ST-ICA-100 | 2450 mm | 2270 mm | 1960 mm |
| ST-ICA-125 | 2800 mm | 2600 mm | 2225 mm |
| ST-ICA-150 | 3430 mm | 3185 mm | 2735 mm |
| ST-ICA-200 | 3740 mm | 3460 mm | 2970 mm |
| ST-ICA-250 | 4140 mm | 3940 mm | 3350 mm |
| ST-ICA-300 | 4610 mm | 4520 mm | 3850 mm |
| ST-ICA-360 | 5280 mm | 5260 mm | 4470 mm |
| ST-ICA-400 | 5330 mm | 5330 mm | 4580 mm |
| ST-ICA-480 | 6000 mm | 6000 mm | 6000 mm |
| ST-IC Plano | 650 Pa | 800 Pa | 1250 Pa |
| ST-ICP-060 | 1610 mm | 1490 mm | 1270 mm |
| ST-ICP-150 | 3850 mm | 3850 mm | 3540 mm |
| ST-ICP-200/30 | 3910 mm | 3910 mm | 3910 mm |
| ST-ICP-200/400(*) | 4730 mm | 4730 mm | 4730 mm |
| ST-ICP-300 | 4755 mm | 4755 mm | 4755 mm |
| ST-IC Plaero | 650 Pa | 800 Pa | 1250 Pa |
| ST-ICL-150 | 3640 mm | 3515 mm | 3320 mm |
| ST-ICL-200 | 3825 mm | 3685 mm | 3440 mm |
| ST-ICL-300 | 4610 mm | 4520 mm | 3850 mm |
