Storax Icarus®

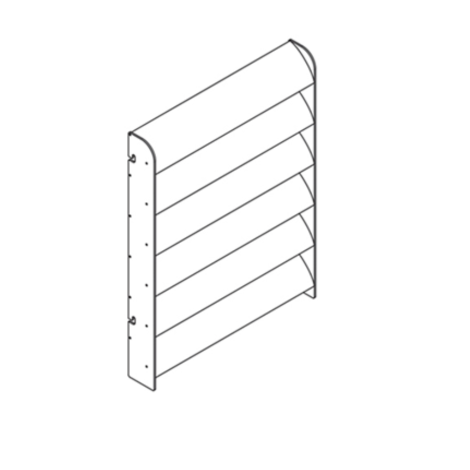

Cassette verticaal

Vaste gekoppelde lamellen

Horizontaal, verticaal of onder een hoek uitkragende permanente zonwering waarbij een lamel tussen kopschotplaten wordt gemonteerd.

Materiaal

  • Lamel: Aluminium extrusieprofiel legering EN AW-6063 T66
  • Kopschotten: Aluminium of staal
  • Bevestigingsmateriaal: RVS Aisi 304

Oppervlaktebehandeling

  • Geanodiseerd (20 micron) F1
  • Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Lameltype
Toepasbaar met alle Storax Icarus® lameltypes

Quickfix verticaal


Storax Icarus® Quickfix
is een eenvoudig te plaatsen systeem. Het quickfixsysteem wordt opgebouwd uit een tweedelige lamelhouder waarvan 1 deel geplaatst wordt op een achterconstructie en het andere deel op de lamellen. Na het plaatsen van de lamelhouders kunnen de lamellen worden ingeklikt. Een RVS veiligheidsbeugel voorkomt dat de lamellen uit de lamelhouders kunnen schuiven. De lamellen kunnen onder de volgende hoeken worden geplaatst: 45°, 60°, 75° en 90°.

Materiaal

  • Lamel: Aluminium extrusieprofiel legering EN AW-6063 T66
  • Kopschotten: Aluminium
  • Bevestigingsmateriaal: RVS Aisi 304

Oppervlaktebehandeling

  • Geanodiseerd (20 micron) F1
  • Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Lameltype
Toepasbaar met: ST-ICA-100, ST-ICA-125, ST-ICA-150, ST-ICA-200, ST-ICA-250, ST-ICA-300 en ST-ICA-400.

Cassette verticaal
Cassette verticaal
Cassette verticaal
Cassette verticaal
Cassette verticaal
Cassette verticaal
Cassette verticaal
Cassette verticaal
Cassette verticaal
Cassette verticaal

Storax services

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijheden DWG of BIM

Neem contact met ons op.

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek

Specificaties

Specificaties
Maximale vrije overspanning
ST-IC Aero 650 Pa 800 Pa 1250 Pa
ST-ICA-100 1950 mm 1850 mm 1600 mm
ST-ICA-125 2550 mm 2350 mm 2000 mm
ST-ICA-150 3150 mm 2900 mm 2450 mm
ST-ICA-200 3650 mm 3350 mm 2800 mm
ST-ICA-250 3950 mm 3600 mm 3000 mm
ST-ICA-300 4550 mm 4100 mm 3400 mm
ST-ICA-360 5300 mm 4800 mm 3950 mm
ST-ICA-400 5700 mm 5150 mm 4200 mm
ST-ICA-480 6000 mm 6000 mm 6000 mm

ST-IC Plano 650 Pa 800 Pa 1250 Pa
ST-ICP-060 1200 mm 1100 mm 950 mm
ST-ICP-150 4100 mm 3750 mm 3150 mm
ST-ICP-200 5150 mm 4700 mm 3950 mm

Documentatie
