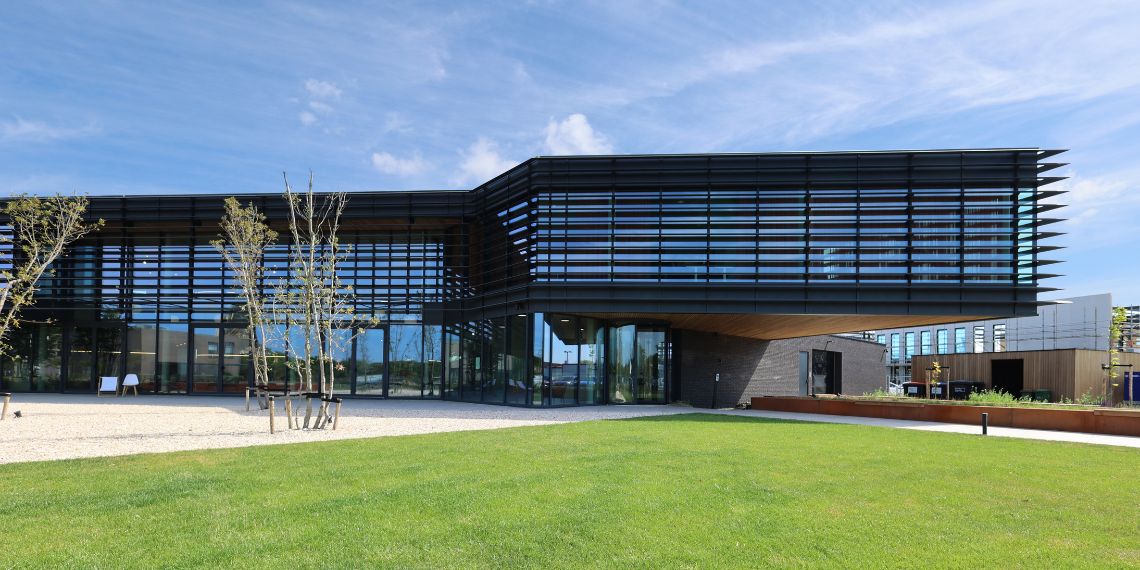

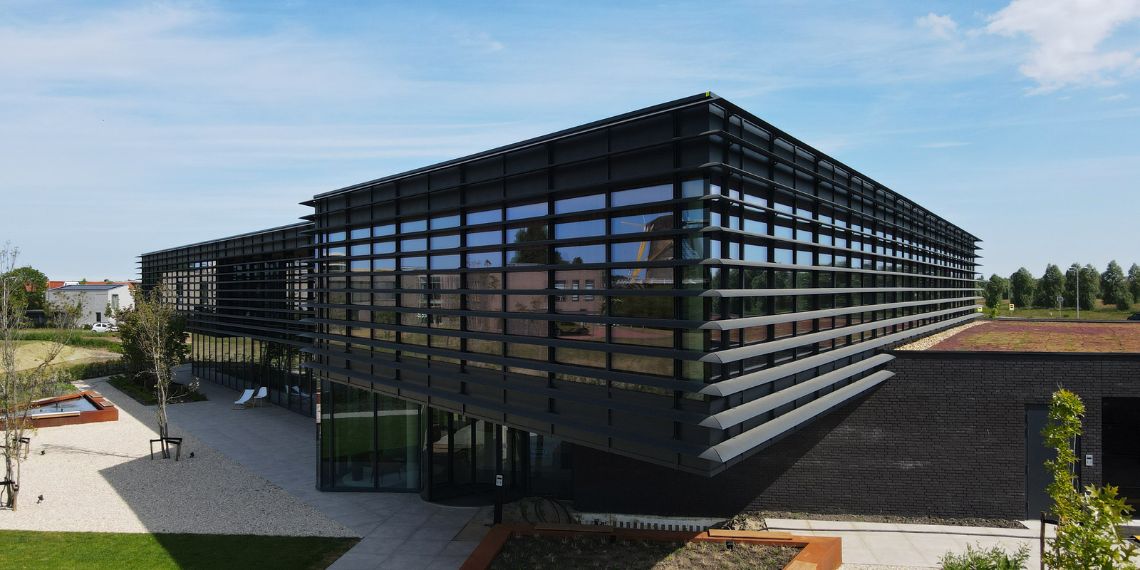

Storax Icarus®
Quickfix verticaal
Quickfix verticaal

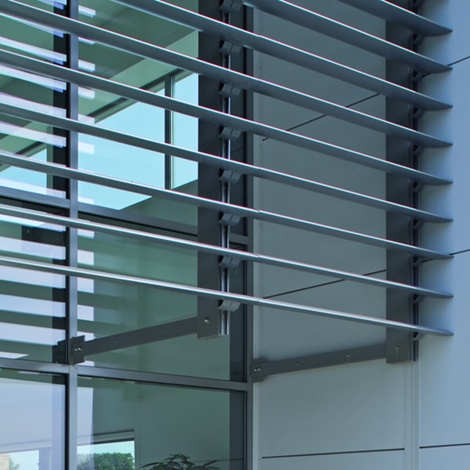

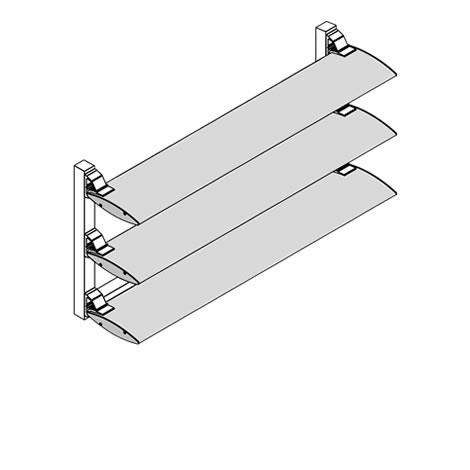

Storax Icarus® Quickfix is een eenvoudig te plaatsen systeem. Het quickfixsysteem wordt opgebouwd uit een tweedelige lamelhouder waarvan 1 deel geplaatst wordt op een achterconstructie en het andere deel op de lamellen. Na het plaatsen van de lamelhouders kunnen de lamellen worden ingeklikt. Een RVS veiligheidsbeugel voorkomt dat de lamellen uit de lamelhouders kunnen schuiven. De lamellen kunnen onder de volgende hoeken worden geplaatst: 45°, 60°, 75° en 90°.
Materiaal
- Lamel: Aluminium extrusieprofiel legering EN AW-6063 T66
- Kopschotten: Aluminium
- Bevestigingsmateriaal: RVS Aisi 304
Oppervlaktebehandeling
- Geanodiseerd (20 micron) F1
- Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
Lameltype
Toepasbaar met: ST-ICA-100, ST-ICA-125, ST-ICA-150, ST-ICA-200, ST-ICA-250, ST-ICA-300 en ST-ICA-400.
Storax services
Montageservice
Plaatsing door onze specialisten
Uitwerkmogelijkheden DWG of BIM
Neem contact met ons op.
Meer informatie
- Specificaties
- Documentatie
- Bestek
Specificaties
Specificaties
Maximale vrije overspanning onder 90° hellingshoek
| ST-IC Aero | 650 Pa | 800 Pa | 1250 Pa |
| ST-ICA-100 | 2000 mm | 1860 mm | 1590 mm |
| ST-ICA-125 | 2150 mm | 2000 mm | 1706 mm |
| ST-ICA-150 | 2775 mm | 2580 mm | 2200 mm |
| ST-ICA-200 | 2820 mm | 2620 mm | 2240 mm |
| ST-ICA-250 | 3320 mm | 3085 mm | 2635 mm |
| ST-ICA-300 | 3735 mm | 3735 mm | 3415 mm |
| ST-ICA-400 | 3235 mm | 3235 mm | 2865 mm |
