ST-412 (39%)

Specificaties Informatie Documentatie Bestek Tekeningen BIM

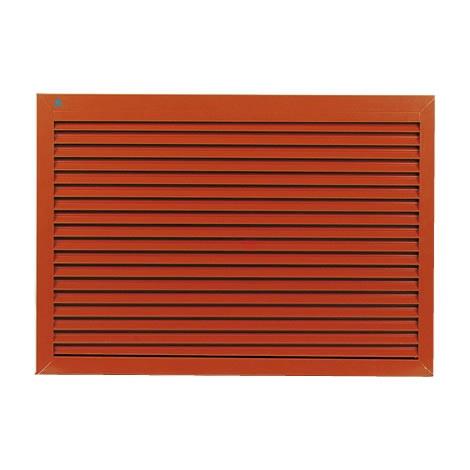

Inbouwrooster met V-lamellen

Materiaal

vervaardigd uit aluminiumprofielen AlMgSi 0,5 (volgens EN 12020-2)

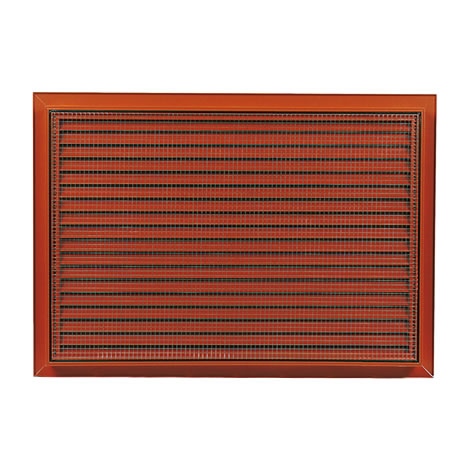

standaard RVS muggengaas 304 – 2,3 x 2,3 mm of RVS draadgaas 304 – 6 x 6 mm op aanvraag
voorzien van een aardingsklem
afwerking: naturel- of bronskleurig geanodiseerd (20 micron) of gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Afmetingen

lamelsteek: 20 mm
inbouwdiepte: 29 mm
aanslag van het kader: 21 mm
minimum afmetingen: 100 x 100 mm

Bevestiging

muurankers nr. 418 inbegrepen
klemveren nr. 419 zijn verkrijgbaar op aanvraag (kleine afmetingen)
voor roosters van meer dan 3 m² moet een achterliggende structuur worden voorzien ter versteviging
vijsgaten in de aanslagflens in standaard patroon, voor zichtbare montage vanaf de voorzijde (op aanvraag)

Opties

watergoot
afneembaar muggengaas
tegenkader
filter
zonder flens
kozijnrooster ST-415

Typische toepassingen

Middenspanningscabines
IT lokalen

Meer informatie of advies over doorlaatberekeningen en verdere fysieke eigenschappen? Neem contact op met de productmanager.

Ruud Boer
Tel: 078-3030912
E-mail : boer@storax.nl

Storax services

Advies op locatie

Neem contact op voor een afspraak

Meer informatie

Specificaties
Informatie
Documentatie
Bestek
Tekeningen
BIM

Specificaties

ST-412

Technische gegevens
Debiet	(EN 13030)
K-factor (aanzuig)	33,80
K-factor (uitblaas)	33,80
Ce-coëfficiënt	0,172
Cd-coëfficiënt	0,172
Visuele vrije doorlaat	93%
Fysische vrije doorlaat	39%
IP klasse	IP2XD
Gewicht	10,47 kg/m²

Doorsnedetekening

Informatie

De esthetische Renson ventilatieroosters zijn ontwikkeld voor een gezonde en natuurlijke luchtventilatie. Met Renson roosters biedt Storax voor praktisch elke situatie een passende oplossing. Levering en montage in één hand. Duidelijk en voordelig.
