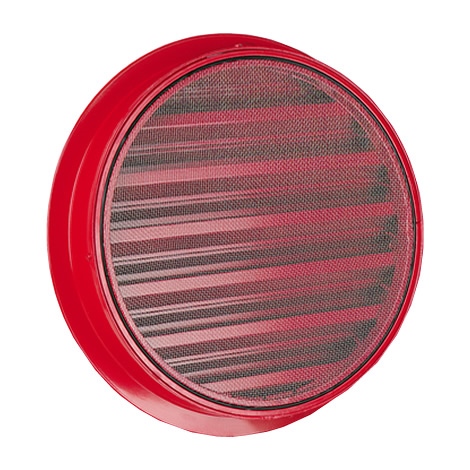

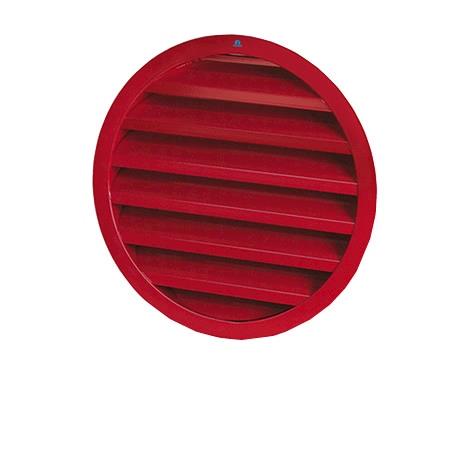

ST-421-R (47%)

Specificaties Informatie Documentatie Bestek Tekeningen

Rond inbouwrooster zware uitvoering

Materiaal

vervaardigd uit aluminiumprofielen AlMgSi 0,5 (volgens EN 12020-2)
standaard RVS muggengaas 304 – 2,3 x 2,3 mm of RVS draadgaas 304 – 6 x 6 mm op aanvraag
kader slechts op 1 plaats gelast
afwerking: naturel- of bronskleurig geanodiseerd (20 micron) of gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Afmetingen

- lamelsteek: 50 mm
- inbouwdiepte: 57 mm
- aanslag van het kader: 22 mm
- minimum diameter: 400 mm
- maximum diameter:

– 1400 mm indien geanodiseerd in natuurkleur
– 1500 mm indien gelakt in een RAL-kleur
– vanaf 1500 mm: tweedelig

Bevestiging

voorgemonteerde muurankers op het kader

Typische toepassingen

Toepassing waar esthetiek en stevigheid belangrijke parameters zijn

Meer informatie of advies over doorlaatberekeningen en verdere fysieke eigenschappen? Neem contact op met de productmanager.

Ruud Boer
Tel: 078-3030912
E-mail : boer@storax.nl

Storax services

Advies op locatie

Neem contact op voor een afspraak

Meer informatie

Specificaties
Informatie
Documentatie
Bestek
Tekeningen

Specificaties

ST-421-R

Technische gegevens
Debiet	(EN 13030)
K-factor (aanzuig)	13,42
K-factor (uitblaas)	9,35
Ce-coëfficiënt	0,273
Cd-coëfficiënt	0,327
Visuele vrije doorlaat	70%
Fysische vrije doorlaat	47%
IP klasse (rooster met gaas; elektrische installatie op minstens 100 mm)	IP2XD

Doorsnedetekening

Informatie

De esthetische Renson ventilatieroosters zijn ontwikkeld voor een gezonde en natuurlijke luchtventilatie. Met Renson roosters biedt Storax voor praktisch elke situatie een passende oplossing. Levering en montage in één hand. Duidelijk en voordelig.
