Cassettes horizontaal

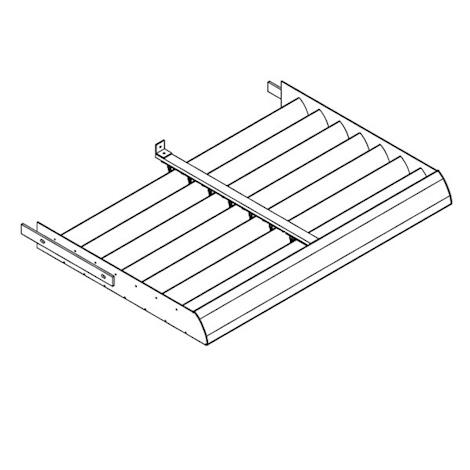

Sunclips cassettes in horizontale toepassing
Structurele zonwering waarbij de lamellen bevestigd zijn tussen kopschotplaten. Deze cassettes kunnen ook verticaal worden toegepast. De cassettes worden volledig geprefabriceerd.
Materiaal
- Aluminium extrusieprofiel legering EN AW-6063 T66
- Kopschotplaten in aluminium of behandeld staal
Oppervlaktebehandeling
- Geanodiseerd (20 micron) F1
- Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
- Stalen onderdelen zijn gegalvaniseerd en gepoedercoat
Lameltype
Mogelijk met de lamellen ST-E 096, ST-E 130 en ST-E 176
Lamellenhouder
Enkel van toepassing bij uitvoeringen met tussendraagprofiel
Hoek van de lamel
Hoek van de lamel is vrij te kiezen. Bij cassettes met tussendrager is de helling 60°.
Steek van de lamellen
De steek van de lamellen is standaard 100 mm. Voor de lameltypes ST-E 130 en ST-E 176 wordt een tussenafstand van 133 mm respectievelijk 166 mm aanbevolen; steek is echter vrij te kiezen
Gevelbevestiging
- Met stalen mesconsole (door het gevelpakket heen), type SD-089-01, gevelpakketdieptes tot 150 mm, geschikt voor drager SD-054 en SD-100. Inclusief thermische onderbrekening tussen mes en achterconstructie.
- Met stalen mesconsole (door het gevelpakket heen), type SD-089-02, gevelpakketdieptes tot 300 mm, geschikt voor drager SD-054 en SD-100. Inclusief thermische onderbrekening tussen mes en achterconstructie.
Tussendraagprofiel
Afhankelijk van de vrije overspanning van de lamellen en de plaatselijke windbelasting is er een tussendrager SD-014 met standaardclipsen noodzakelijk.
