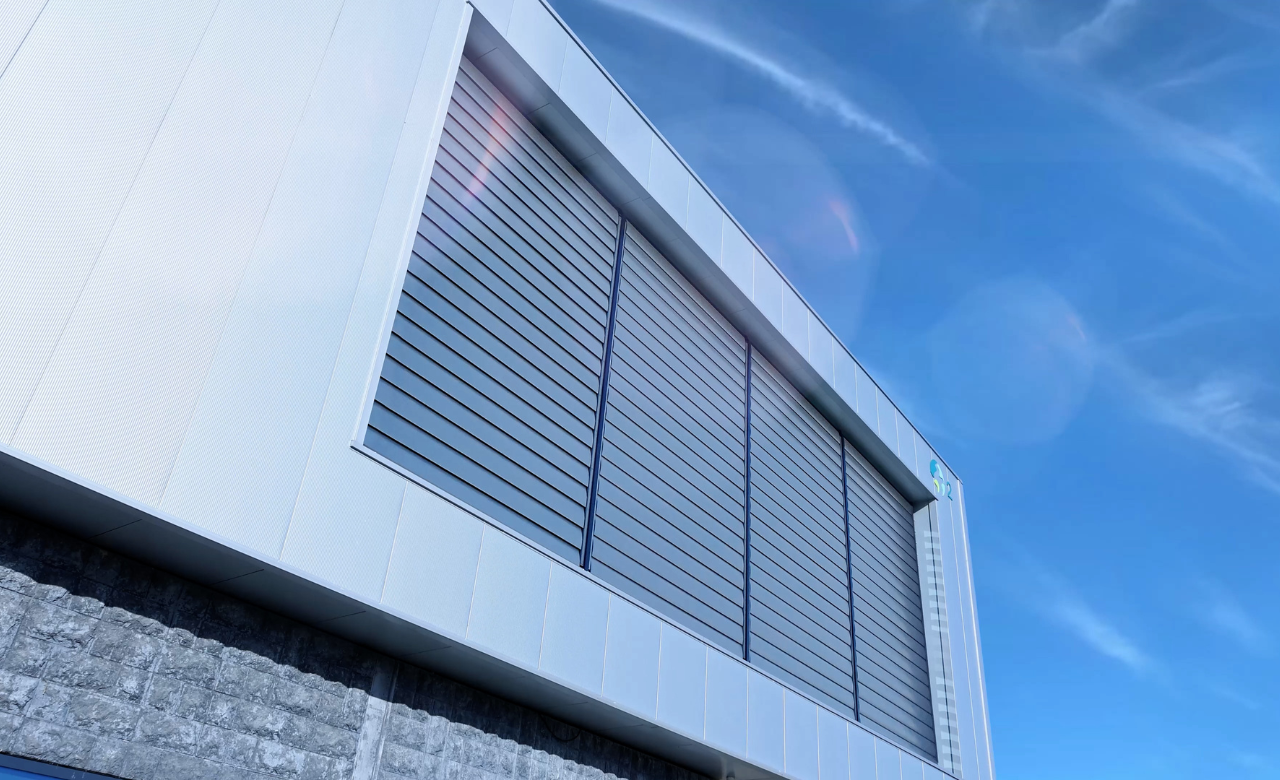

Icarus® Aero

Specificaties Montagesystemen Documentatie Tekeningen

Projectzonwering Lensvormige lamellen

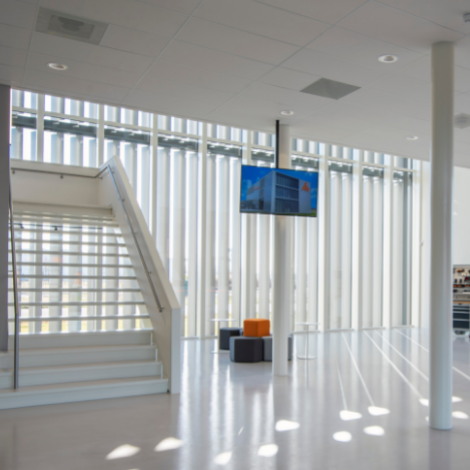

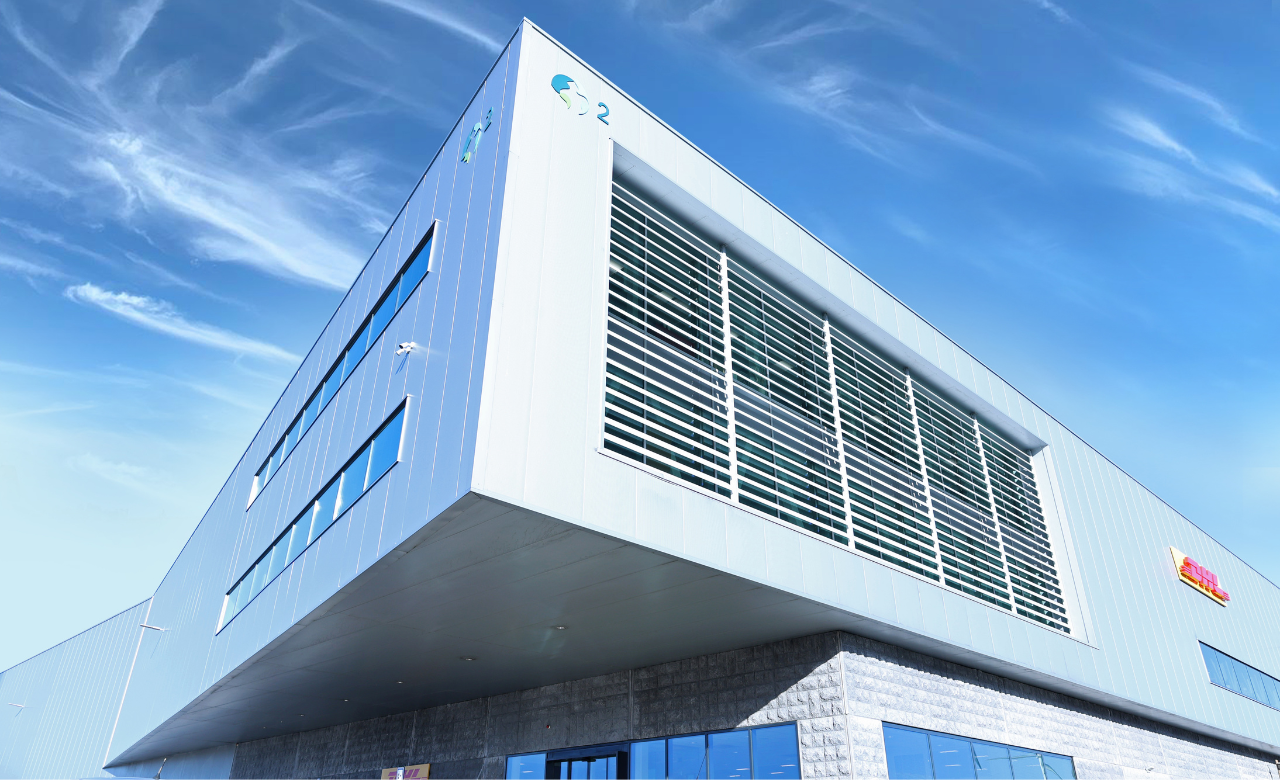

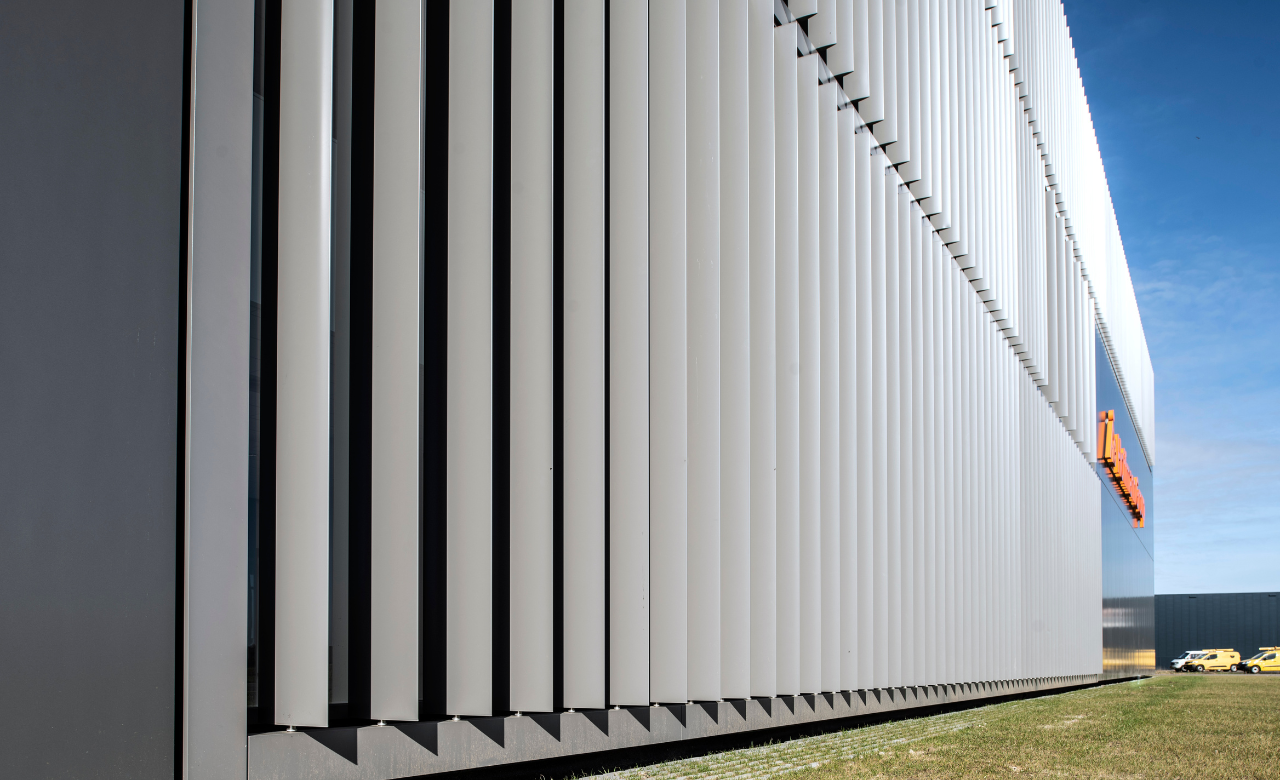

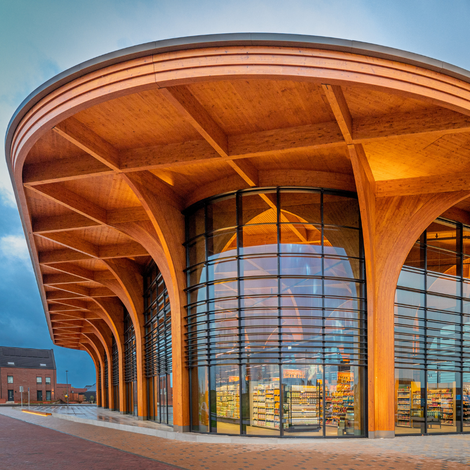

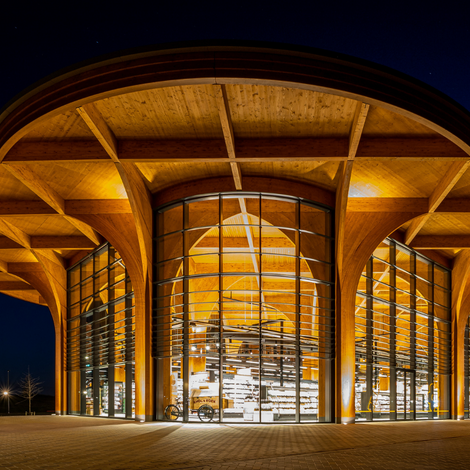

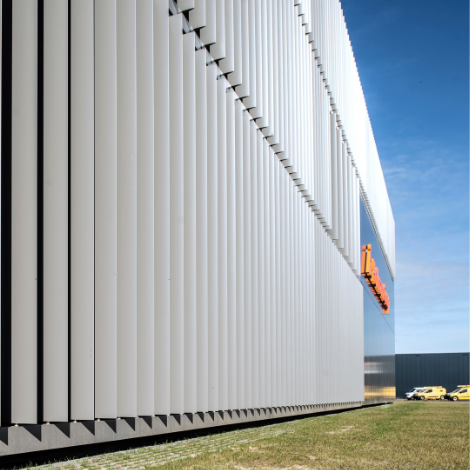

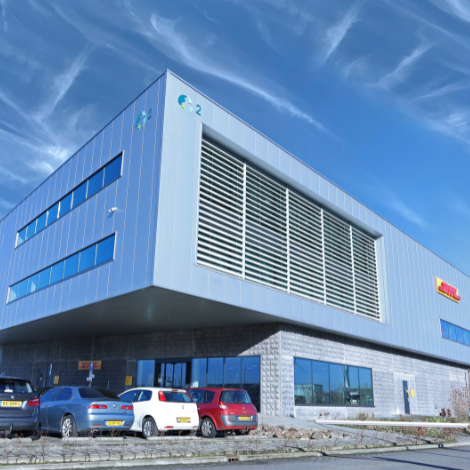

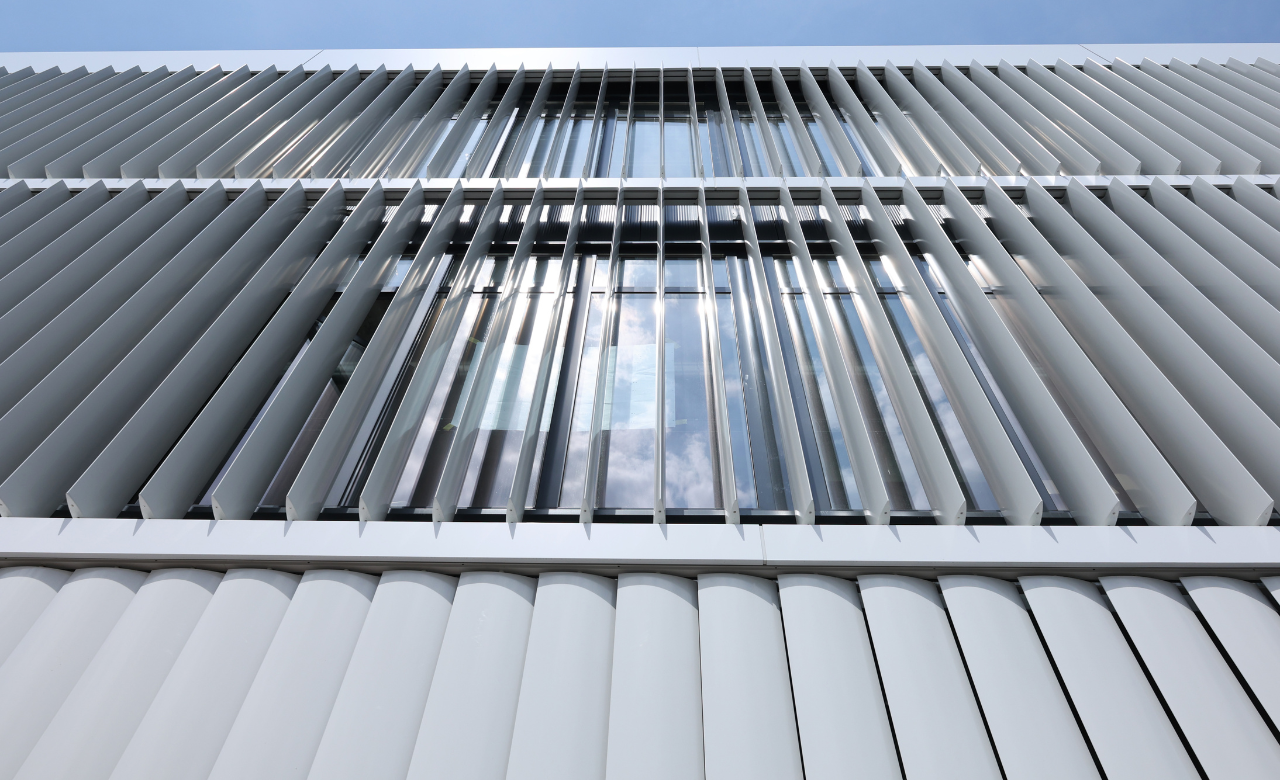

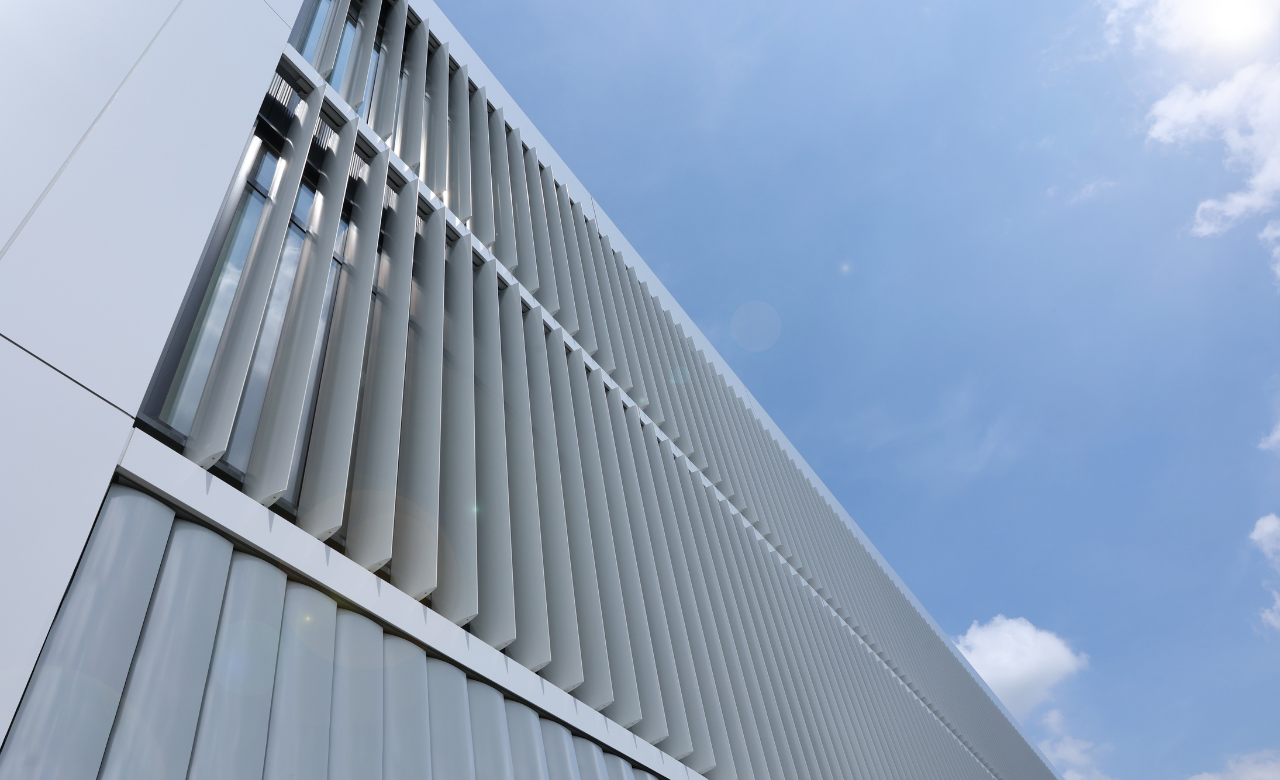

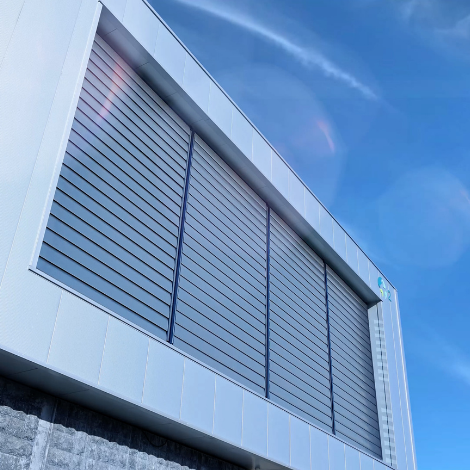

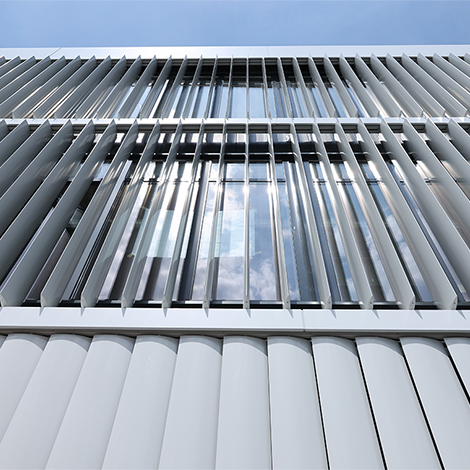

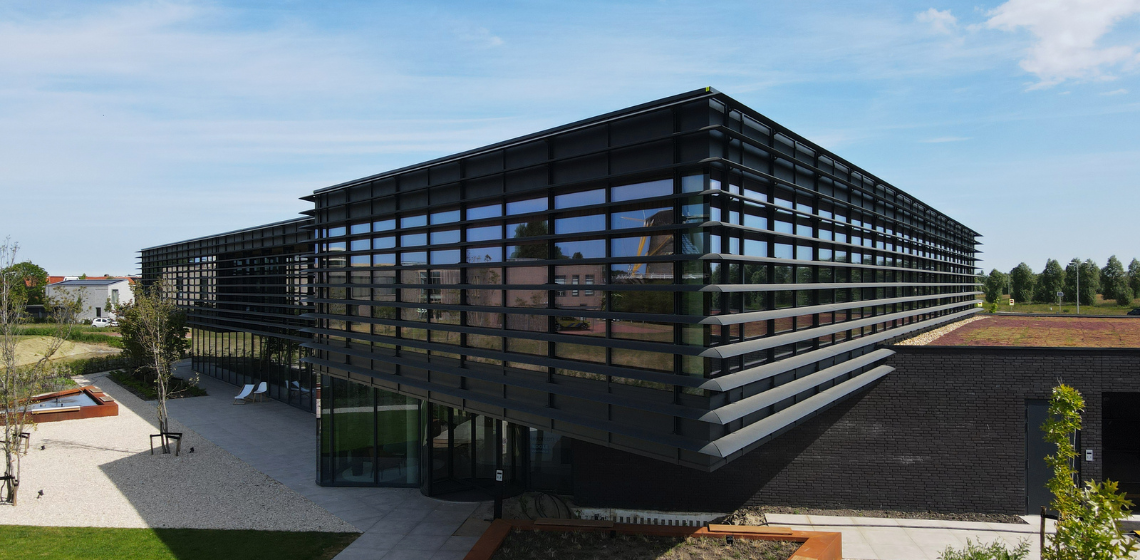

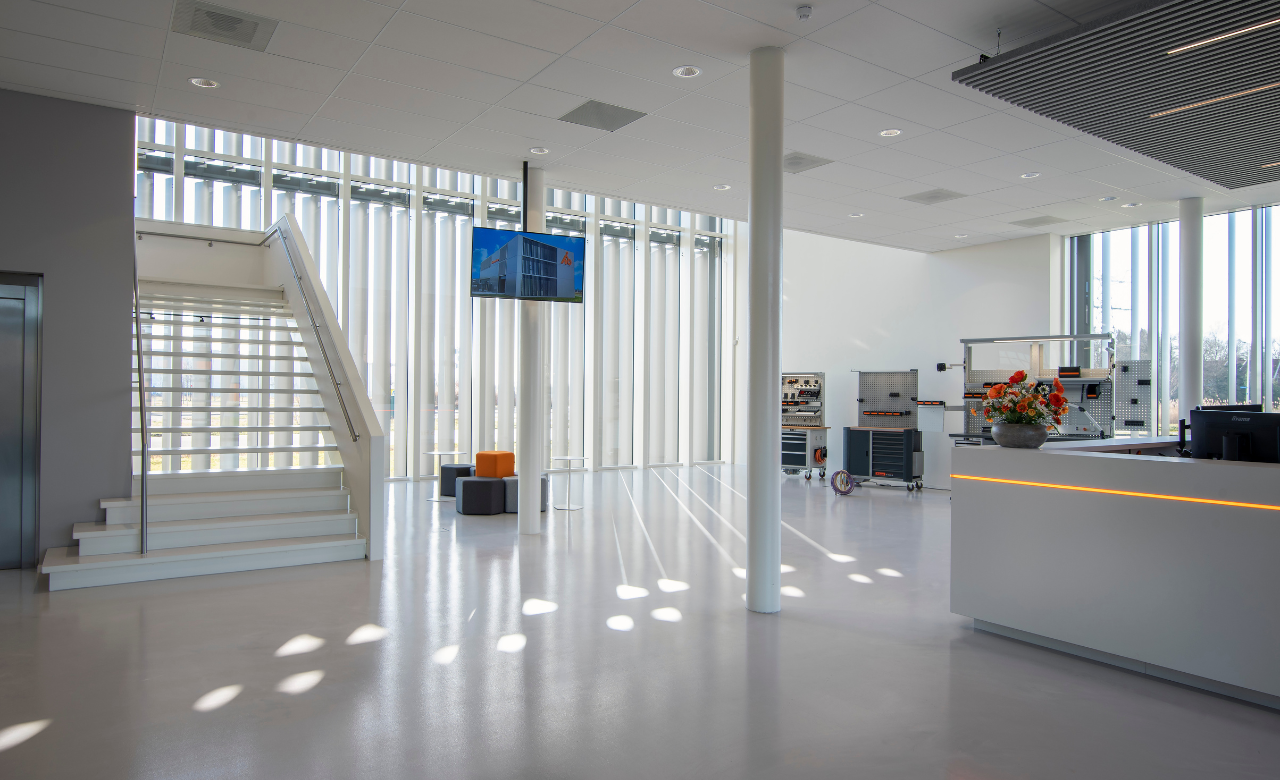

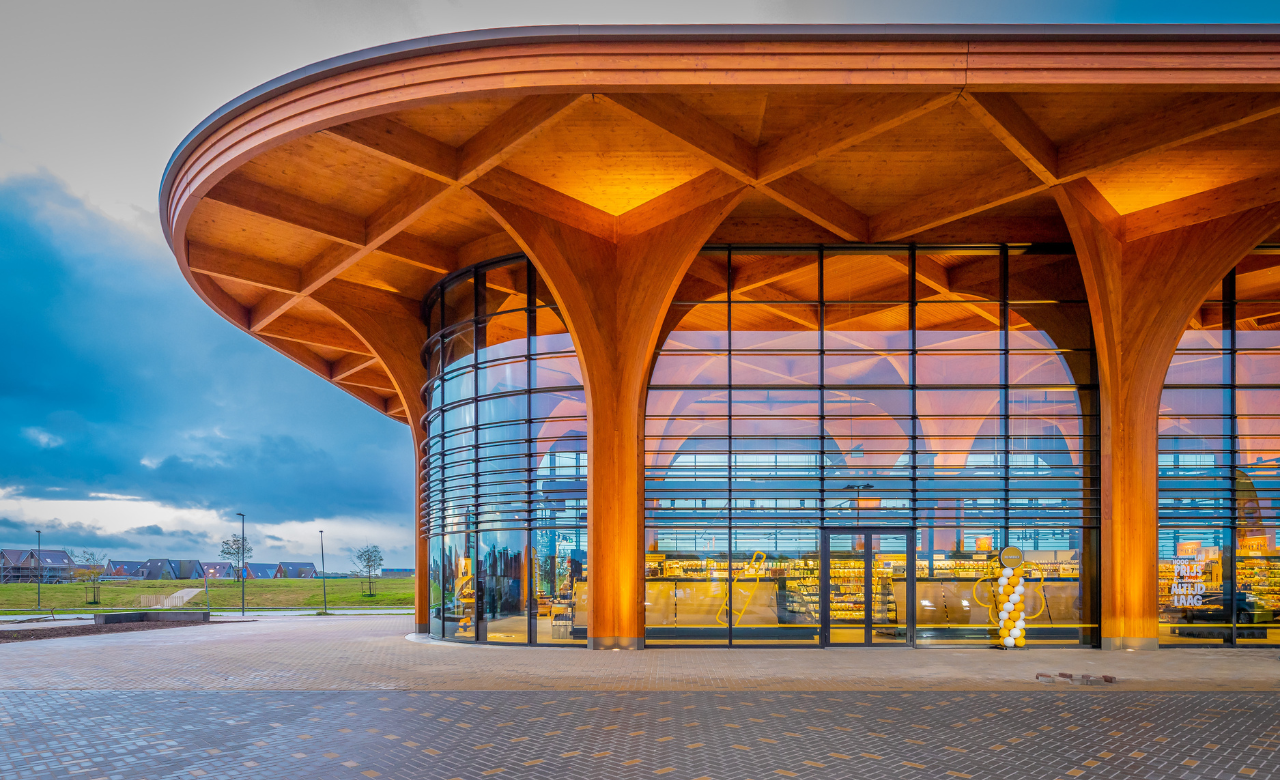

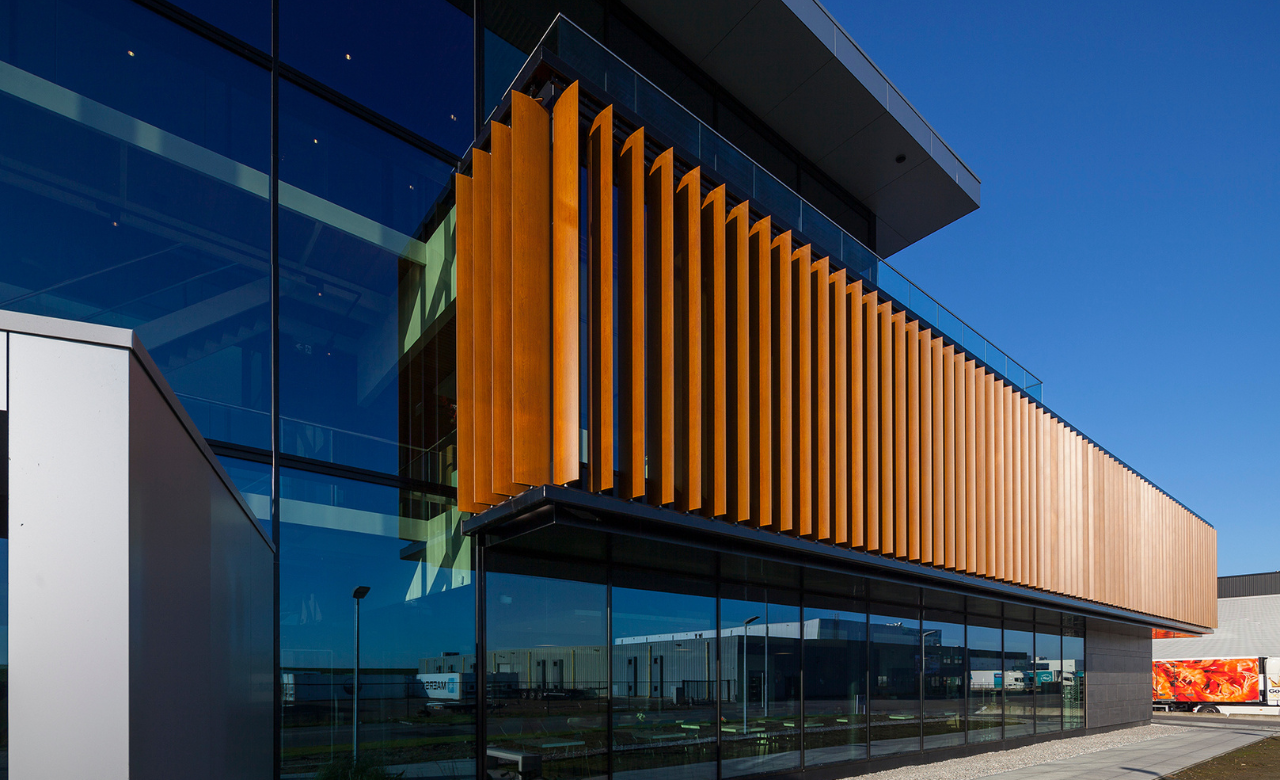

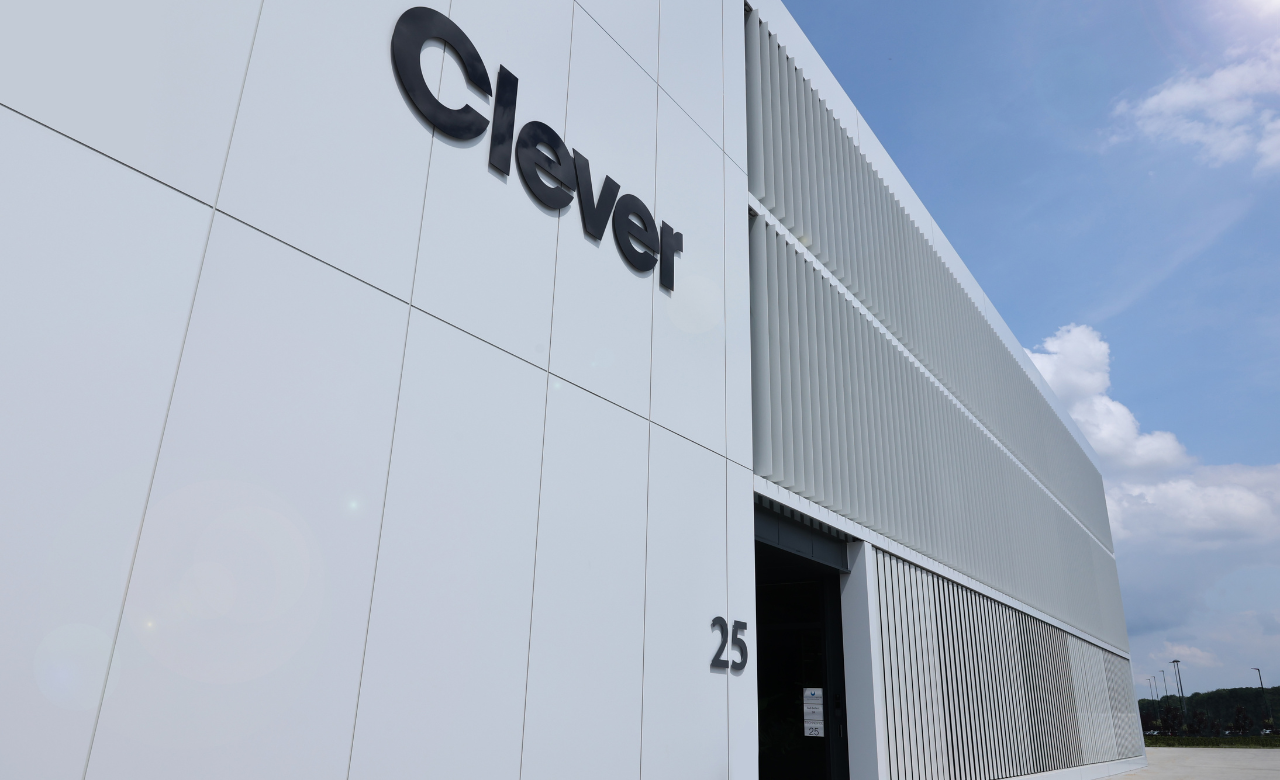

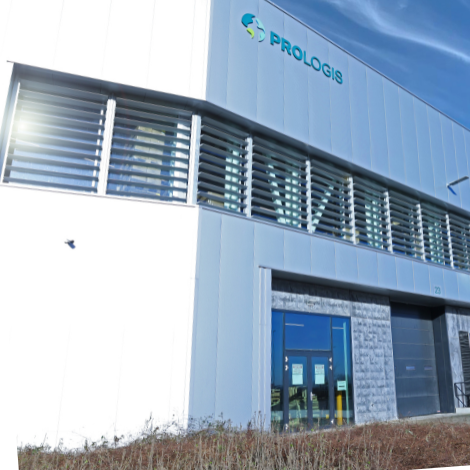

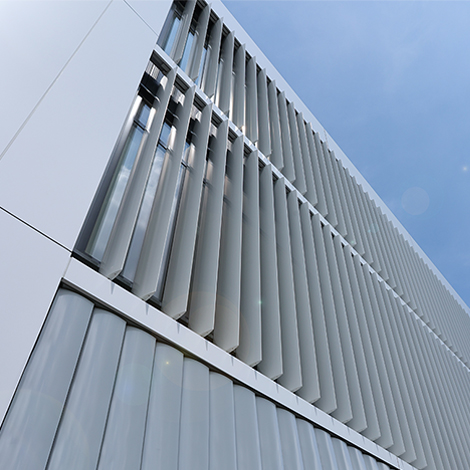

Storax Icarus® lamellen zijn geëxtrudeerde aluminium profielen toe te passen als zonwering of gevelbekleding. De zonweringlamellen kunnen zowel horizontaal of verticaal worden geplaatst en worden voorzien in meerdere oppervlaktebehandelingen. Er zijn diverse vaste of beweegbare montagesystemen waarin de lamellen kunnen worden gemonteerd.

Montagesysteem

Quickfix / Cassettes / Beweegbaar / Lamellen met kopschotten.
Zie het tabblad om alle montagesystemen te bekijken

Storax services

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijkheden DWG of BIM

Neem contact met ons op.

Meer informatie

Specificaties
Montagesystemen
Documentatie
Tekeningen

Specificaties

Technische informatie
Materiaal lamel:	Aluminium extrusieprofiel legering EN AW-6063 T66
Oppervlaktebehandeling:	Geanodiseerd, Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron) , eventuele seaside pre-anodisatie voorbehandeling

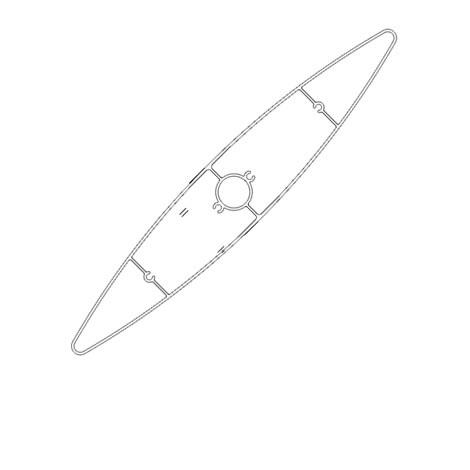

Afmetingen:	ST-ICA-100 : 100 x 25 mm. ST-ICA-125: 125x 32 mm. ST-ICA-150: 150x 32mm. ST-ICA-200: 200 x 35mm. ST-ICA-250: 250 x 42mm. ST-ICA-300: 300x 50mm. ST-ICA-400: 400 x 60 mm. ST-ICA-480: 480 x 80 mm.
Montagerichting:	Verticaal, horizontaal
Montagesysteem:	Quickfix / Cassettes / Beweegbaar / Lamellen met kopschotten.

Informatie

Zie onderstaande montagewijze die mogelijk zijn met Icarus Aero zonweringslamel. Klik op het systeem voor meer informatie


Quickfix verticaal		Beweegbaar verticaal

Quickfix horizontaal		Beweegbaar horizontaal

Enkel lamel vast verticaal		Cassette verticaal

Enkel lamel vast horizontaal		Casette horizontaal
