Icarus® Plano

Specificaties Montagesystemen Documentatie

Rechthoekige architecturale zonweringlamellen

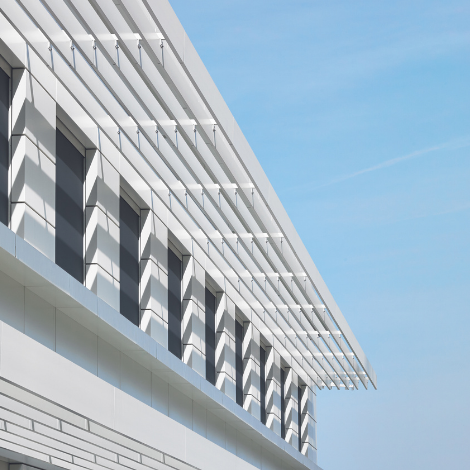

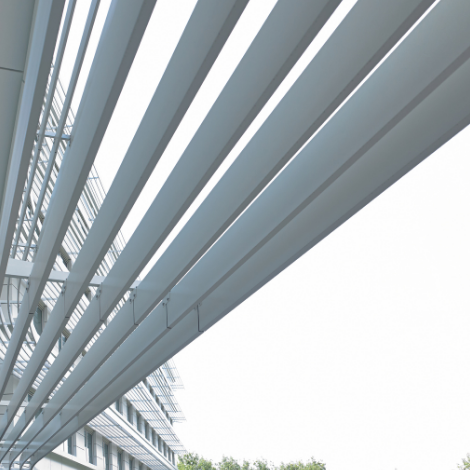

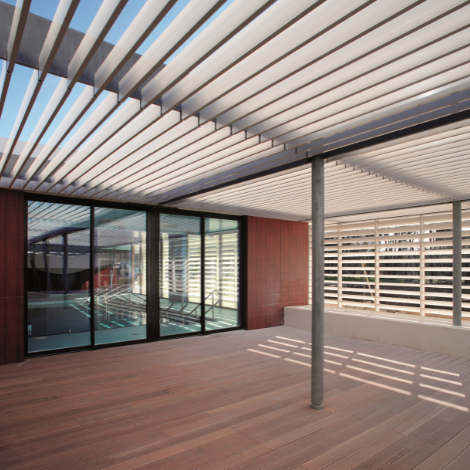

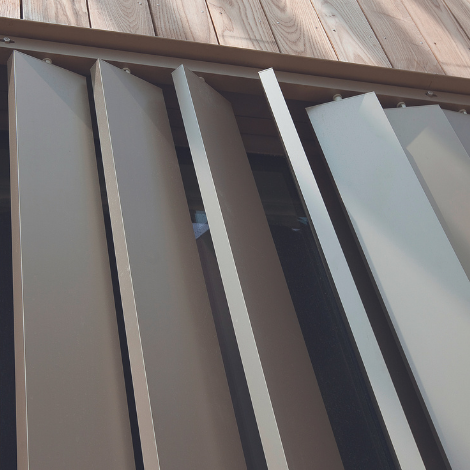

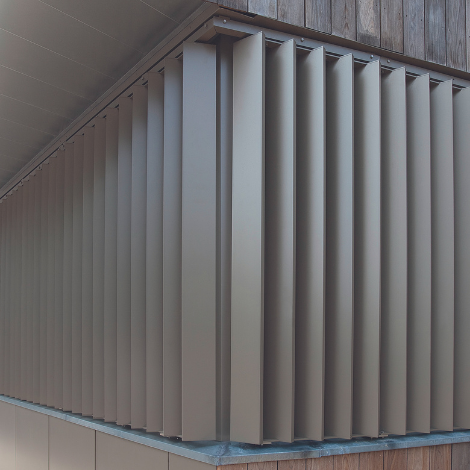

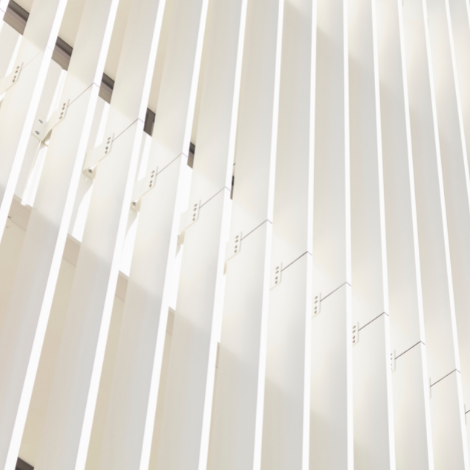

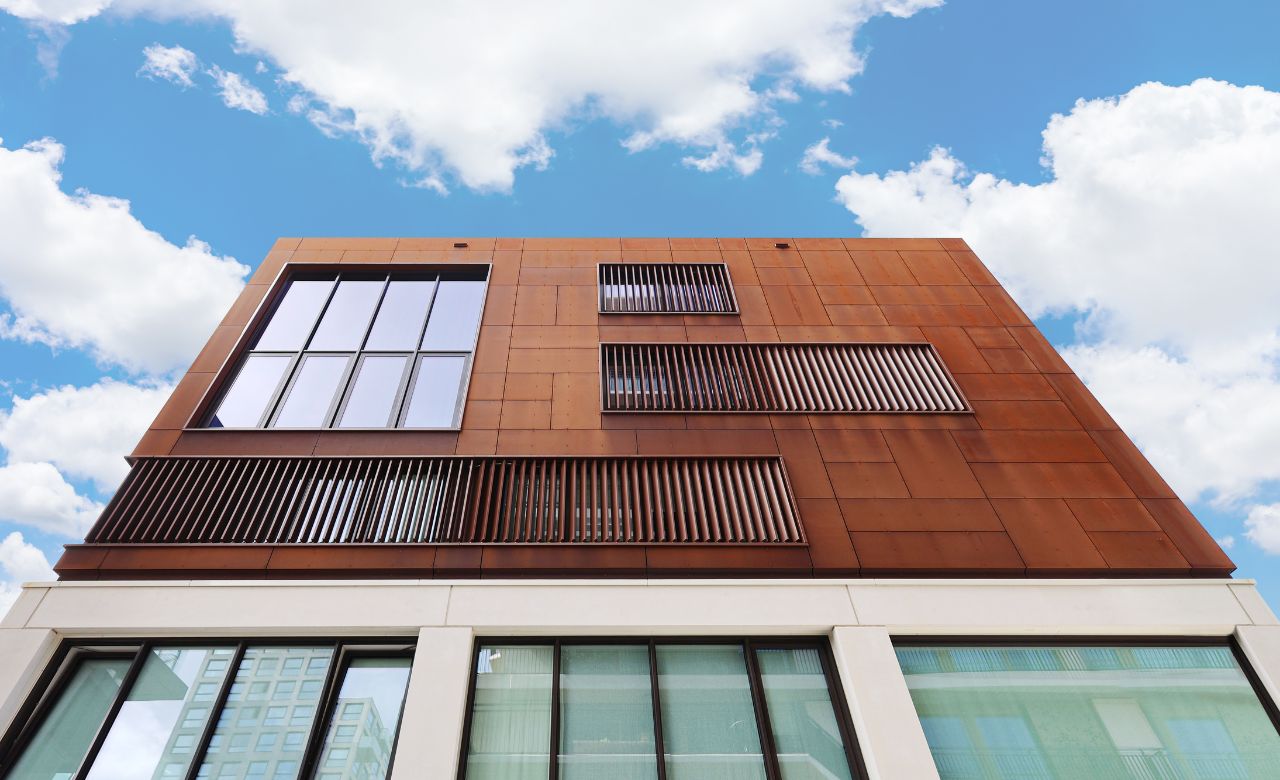

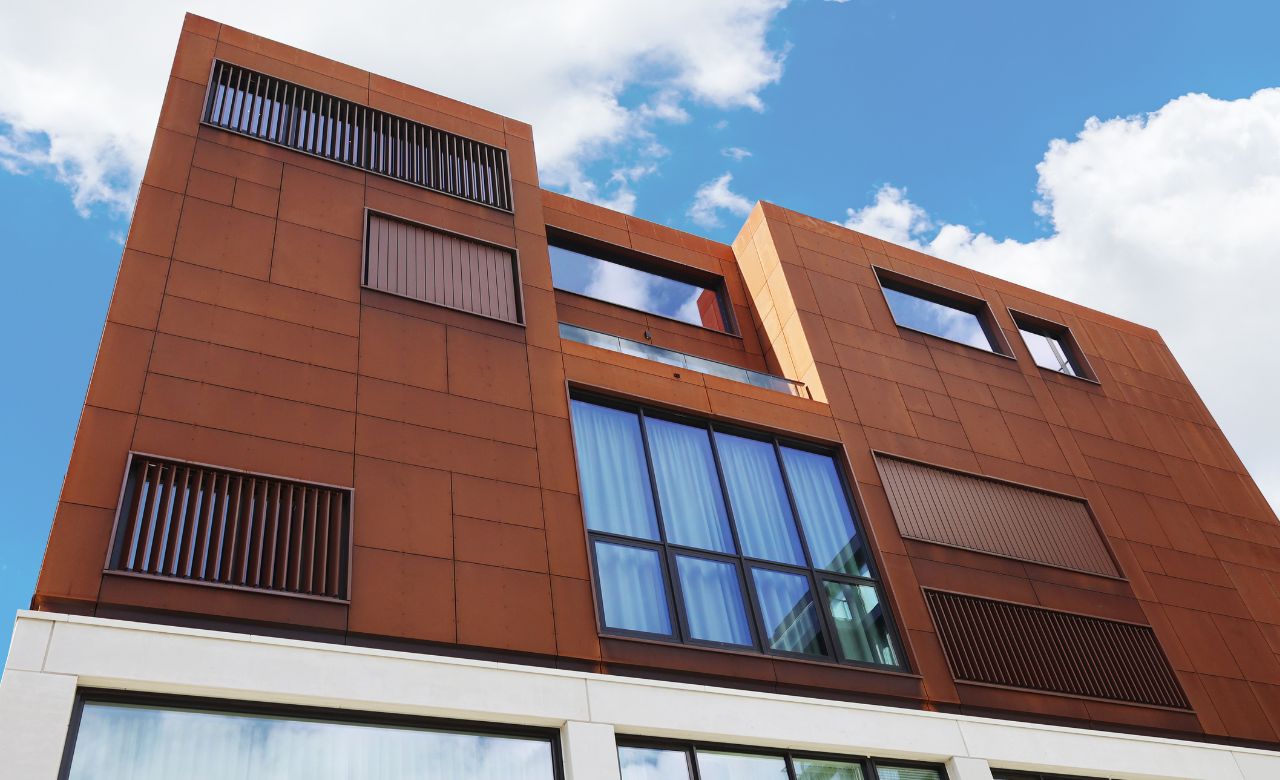

Storax Icarus® lamellen zijn geëxtrudeerde aluminium profielen toe te passen als zonwering of gevelbekleding. De lamellen kunnen zowel horizontaal of verticaal worden geplaatst en worden voorzien in meerdere oppervlaktebehandelingen. Er zijn vaste montagesystemen waarin de lamellen kunnen worden geplaatst.

Montagesysteem

Casesttes / Lamellen met kopschotten.
Zie het tabblad om alle montagesystemen te bekijken

Storax services

Advies op locatie

Neem contact op voor een afspraak

Montageservice

Plaatsing door onze specialisten

Uitwerkmogelijheden DWG of BIM

Neem contact met ons op.

Meer informatie

Specificaties
Montagesystemen
Documentatie

Specificaties

Technische informatie
Materiaal lamel:	Aluminium extrusieprofiel legering EN AW-6063 T66
Oppervlaktebehandeling:	Geanodiseerd, Gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron) , eventuele voorbehandeling seaside pre-anodisatie

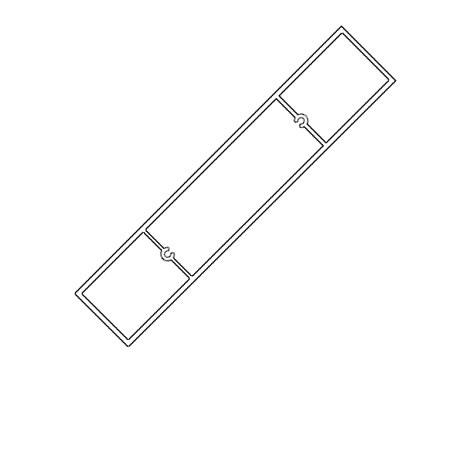

Afmetingen:	ST-ICP-150 : 150x30 mm. ST-ICP-200/30 : 200x30 mm. ST-ICP-200/40: 200x40 mm. ST-ICP-300 : 300x40 mm.
Montagerichting:	Verticaal, horizontaal
Montagesysteem:	Cassettes / Lamellen met kopschotten.

Informatie

Zie onderstaande montagewijze die mogelijk zijn met Icarus Plano zonweringslamel. Klik op het systeem voor meer informatie

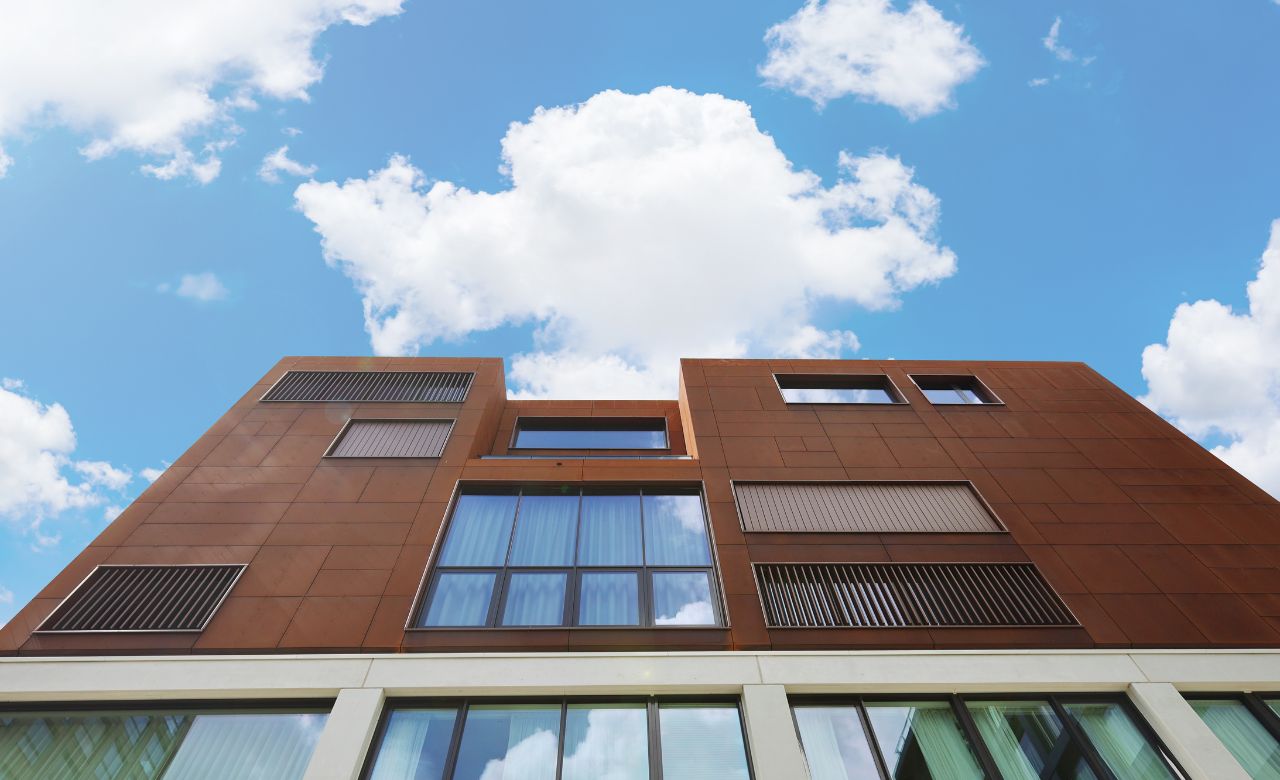

Quickfix verticaal		Beweegbaar verticaal

Quickfix horizontaal		Beweegbaar horizontaal

Enkel lamel vast verticaal		Cassette verticaal

Enkel lamel vast horizontaal		Casette horizontaal
