ST-445-86 (34%)

Specificaties Informatie Documentatie Bestek Tekeningen BIM

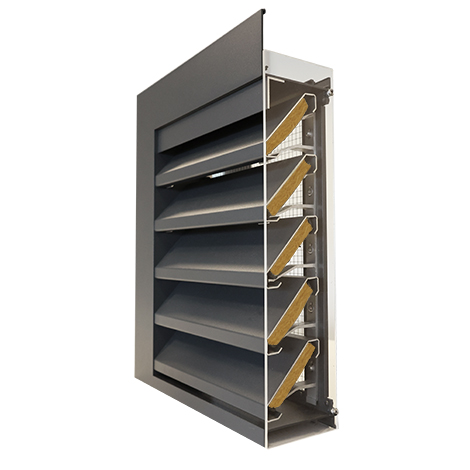

Akoestisch muurrooster

Materiaal

vervaardigd uit aluminiumprofielen AlMgSi 0,5 (volgens EN 12020-2)
Standaard RVS draadgaas 304 – 6 x 6 mm of RVS muggengaas 304
– 2,3 x 2,3 mm op aanvraag
100% roestvrij
afwerking: naturel of bronskleurig geanodiseerd (20 micron) of gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

Afmetingen

lamelsteek: 60 mm
inbouwdiepte: 81,5 mm
aanslag van het kader: 50 mm
minimum afmetingen: 230 x 230 mm
hoogte in stappen van 60 mm (afstand tussen de lamellen)

Bevestiging

muuranker nr. 429 inbegrepen

Opties

watergoot
afneembaar muggengaas

Meer informatie over doorlaatberekeningen, akoestische en verdere fysieke eigenschappen? Neem contact op met de productmanager.

Ruud Boer
Tel: 078-3030912
E-mail : boer@storax.nl

Storax services

Advies op locatie

Neem contact op voor een afspraak

Uitwerkmogelijkheden DWG of BIM

Neem contact met ons op.

Meer informatie

Specificaties
Informatie
Documentatie
Bestek
Tekeningen
BIM

Specificaties

ST-445-86

Technische gegevens
Debiet	(EN 13030)
K-factor (aanzuig)	9,22
K-factor (uitblaas)	13,29
Ce-coëfficiënt	0,329
Cd-coëfficiënt	0,274
Comfort	(EN ISO 140-10, EN ISO 717-1)
Geluiddemping in open positie Rw(C;Ctr)	6 (-1;-2) dB
Visuele vrije doorlaat	77%
Fysische vrije doorlaat	34%
Profielbreedte	86 mm
Gewicht p/m2	16,78 kg

Geluiddemping in dB per frequentie

f in Hz	R in dB
63	10,4
125	5,8
250	1,5
500	1,6
1000	4,5
2000	9,9
4000	10,8

Doorsnedetekening

Informatie

De esthetische Renson ventilatieroosters zijn ontwikkeld voor een gezonde en natuurlijke luchtventilatie. Met Renson roosters biedt Storax voor praktisch elke situatie een passende oplossing. Levering en montage in één hand. Duidelijk en voordelig.
