ST-448-150 (34%)
Akoestisch rooster met optimale luchtdoorlaat

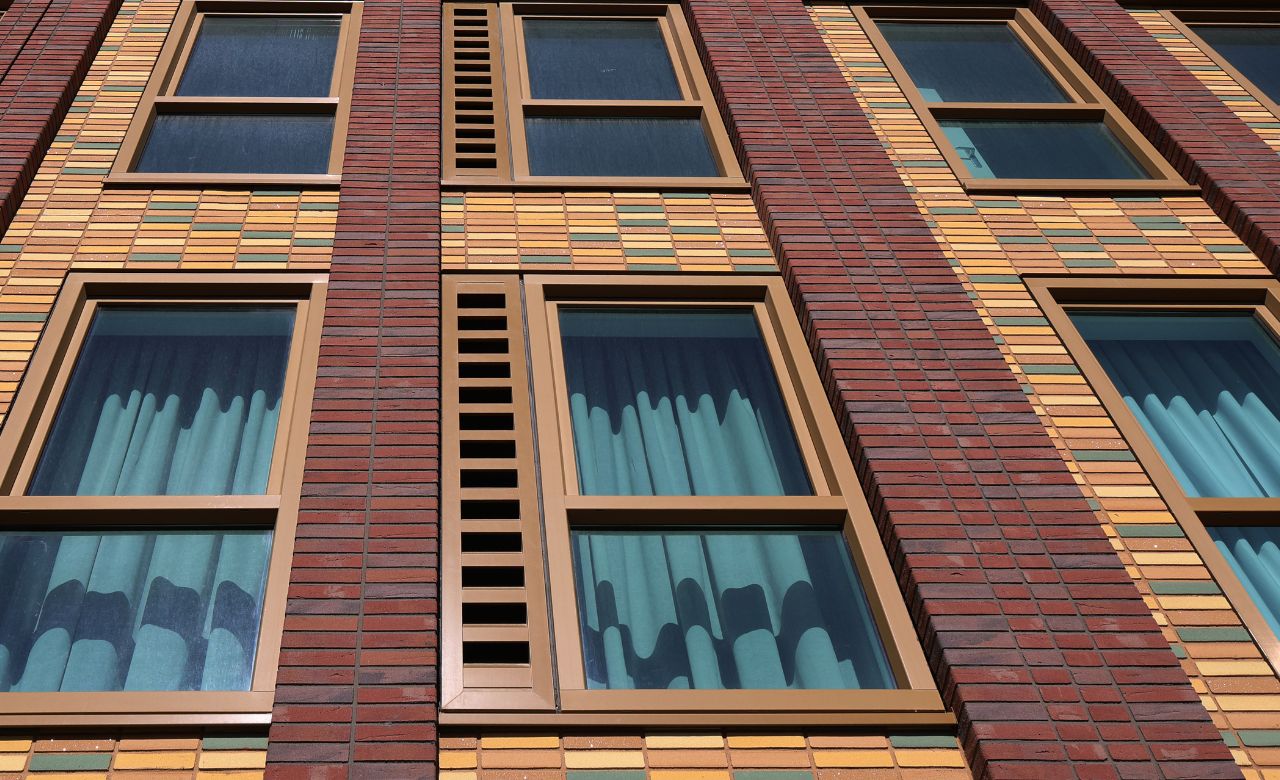

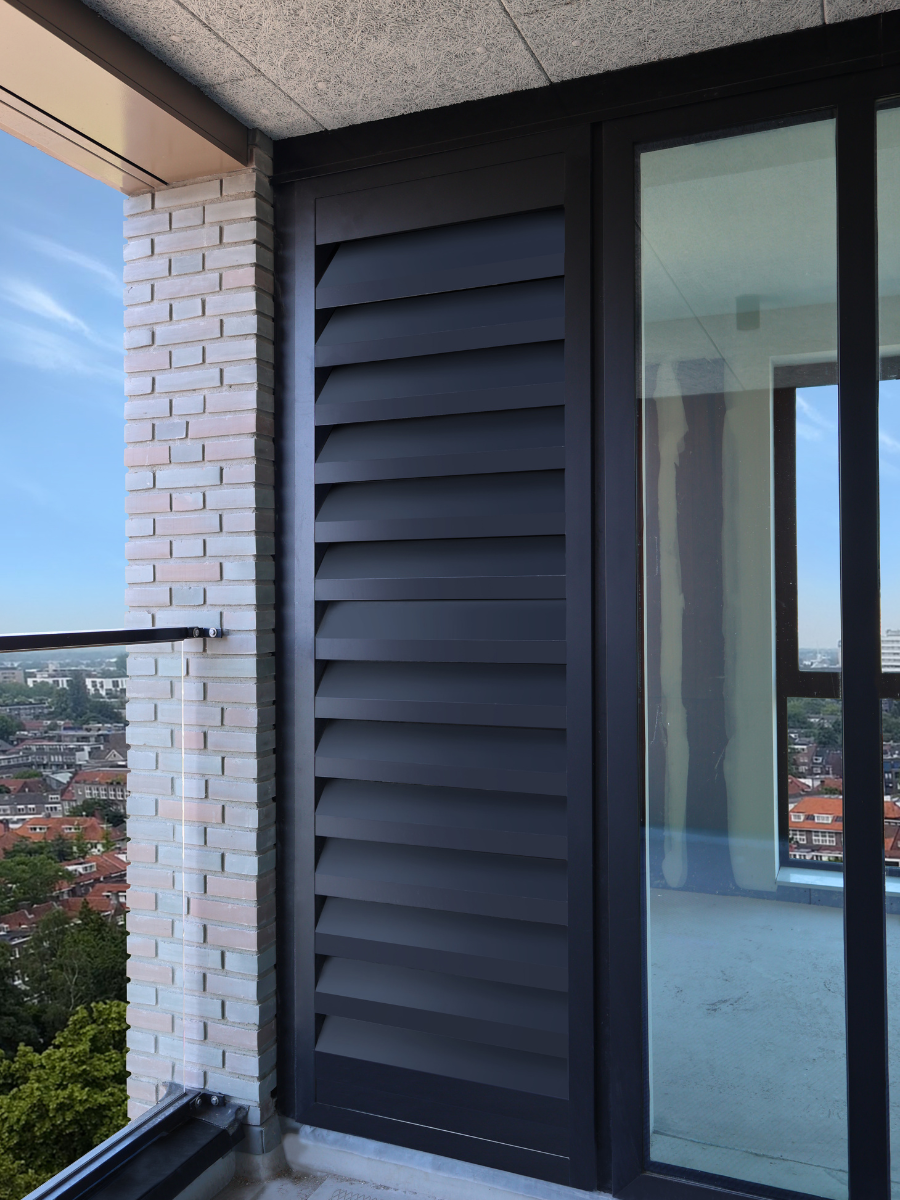

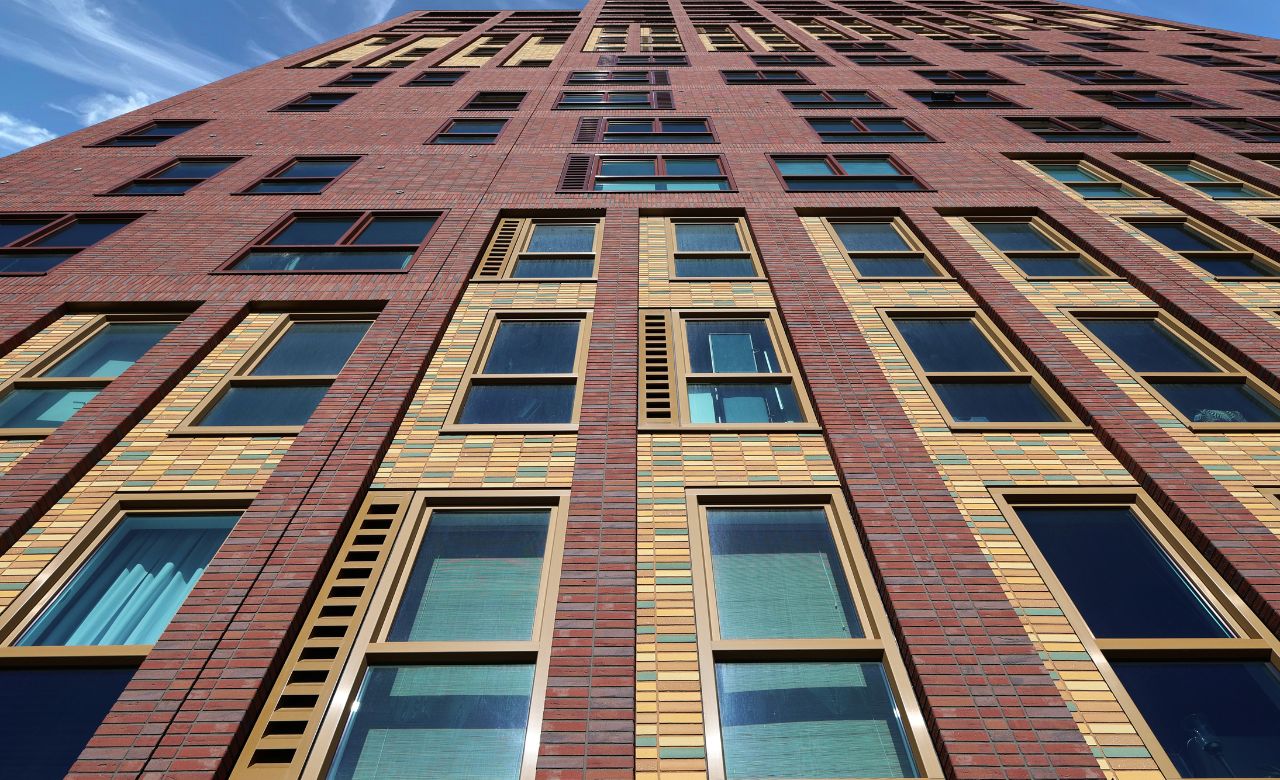

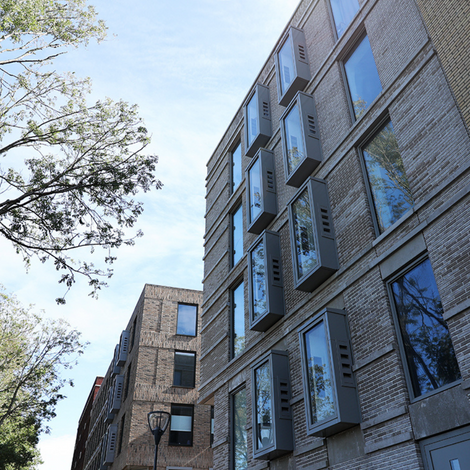

De ST-448-150 akoestische ventilatieroosters bieden een optimaal luchtdoorlaat en akoestische waardes. De muurroosters voldoen aan de normen conform het bouwbesluit en zijn de oplossing voor het creëren van een dove gevel. Het akoestische rooster is vervaardigd uit aluminium profielen en beschikbaar in alle RAL kleuren of anodisatie. De lamellen worden voorzien van akoestisch dempingsmateriaal (niet-brandbare minerale wol). Eenvoudige en onzichtbare montage in de muuropening.
Materiaal
- vervaardigd uit aluminiumprofielen AlMgSi 0,5 (volgens EN 12020-2)
- akoestisch dempingsmateriaal: niet-brandbare mineraalwol
- standaard RVS draadgaas 304 – 6 x 6 mm
- 100% roestvrij
- afwerking: naturel- of bronskleurig geanodiseerd (20 micron) of gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)
Afmetingen
- lamelsteek: 150 mm
- minimum afmetingen:
– 250B x 410H - hoogte in stappen van 150 mm
- inbouwdiepte:
– 143 mm - aanslag van het kader: 55 mm
Bevestiging
- muuranker: bevestiging met een muuranker, twee posities zijn mogelijk om in het kader te bevestigen. Positie afhankelijk van de muurdikte.
- schroeven : van buitenaf vastschroeven door het aanslagkader (via standaard of patroon op maat)
Afdichtingsmogelijkheden
- PU-dichtingsband: tegen waterinfiltratie (PU-dichtingsband optie)
- silicone afdichting: de aanslagkader aan de buitenzijde omlopend voorzien van silicone (Silicone optie)
| Meer informatie over doorlaatberekeningen, akoestische en verdere fysieke eigenschappen? Neem contact op met de productmanager. |
Storax services
Uitwerkmogelijkheden DWG of BIM
Neem contact met ons op.
Meer informatie
- Specificaties
- Besteksomschrijving
- Documentatie
- Tekeningen
- BIM
Specificaties
Specificaties
ST-448-150
| Technische gegevens | ST-448-150 |
| Debiet | (EN 13030) |
| K-factor (aanzuig) | 16,00 |
| K-factor (uitblaas) | 21,24 |
| Ce-coëfficiënt | 0,250 |
| Cd-coëfficiënt | 0,217 |
| Comfort | (EN ISO 140-10, EN ISO 717-1) |
| Geluiddemping in open positie Rw(C;Ctr) | 11 (-1;-2) dB |
| Visuele vrije doorlaat | 54% |
| Fysische vrije doorlaat | 34% |
| Waterdichtheid | B (0 m/s) |
| Lamelstap | 150 mm |
| Gewicht p/m2 | 24,32 kg |
Geluiddemping in dB per frequentie
| F in Hz | ST-448-150 |
| 63 | 7,1 |
| 125 | 4,5 |
| 250 | 4 |
| 500 | 6,3 |
| 1000 | 12,3 |
| 2000 | 13,5 |
| 4000 | 12,1 |

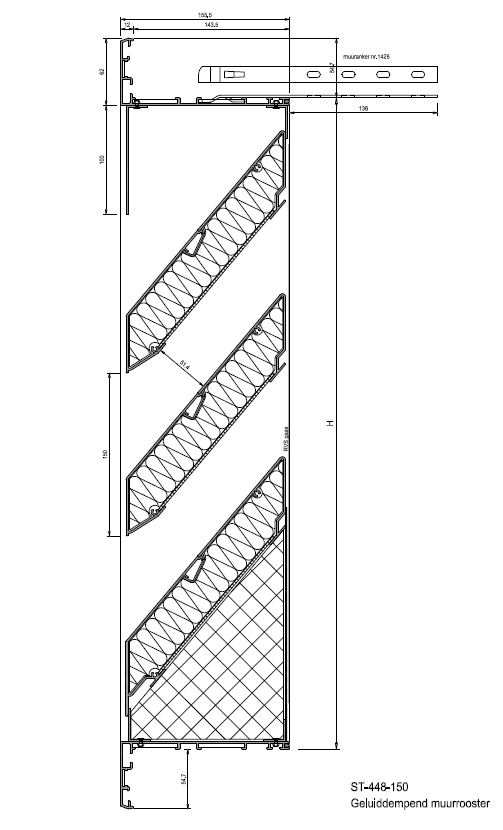

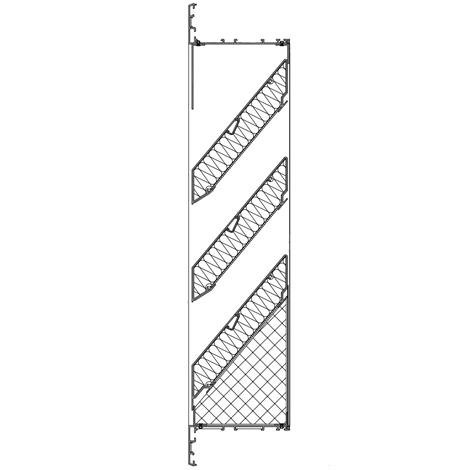

Doorsnedetekening
Informatie
Informatie
Besteksomschrijving
AKOESTISCH VENTILATIEROOSTER TYPE ST-448-150
Type ST-448-150 is een ventilatierooster voor inbouw, met volgende essentiële kenmerken :
geluidsabsorptie
volgens
- EN ISO 10140:2021
- EN ISO 717-1:2020
- Geluidsreductie index Rw (C;Ctr) = 11 (-1;-2) dB
- Geluidsreductie R in functie van frequentie :
| F (Hz) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 |
| R in dB | 7,1 | 4,5 | 4,0 | 6,3 | 12,3 | 13,5 | 12,1 |
- voor te leggen : onafhankelijk testrapport (PEUTZ nr. A 4223-2E-RA-001)
- fysisch vrije doorlaat: 34%
- aerodynamische eigenschappen volgens EN 13030:2001 (met gaas 2,3mm x 2,3mm)
- Luchtweerstand toevoer : K = 1/ce² = 16,00 ; Ce = 0,250
- Luchtweerstand afvoer : K = 1/cd² = 21,24 ; Cd = 0,217
- voor te leggen : onafhankelijk testrapport (BSRIA, 104727/2)
- met gaas 2,3mm x 2,3mm zonder watergoot
- klasse B bij 0,0 m/s luchttoevoer of bij luchtafvoer
- klasse C bij 0,5 m/s luchttoevoer
- klasse C bij 1,0 m/s luchttoevoer
- klasse D bij 1,5 m/s luchttoevoer
- voor te leggen : onafhankelijk testrapport (BSRIA, 104727/2)
- visuele afscherming
- horizontaal visueel gesloten, door toepassing van een lamelstap die niet groter is dan de lamelhoogte
- lamelstap : 150 mm
- lamelhoogte : 223 mm
- kader met in verstek verzaagde hoeken
- onzichtbare verbindingen
- geëxtrudeerde aluminium profielen AlMgSi0,5(F25) - T66 - EN AW-6063
- standaard uitgevoerd met inox/rvs 304 mazendraad 6mm x 6mm
- oppervlaktebehandeling :
- natuurkleurig geanodiseerd F1 (20 micron) OF gepoedercoat (60 à 80 micron)
- alternatieve gaastypes: maaswijdte 2,3mm x 2,3mm of 10mm x 10mm.
- Watergoot
