Esthetisch hoogwaardig akoestisch ventilatierooster

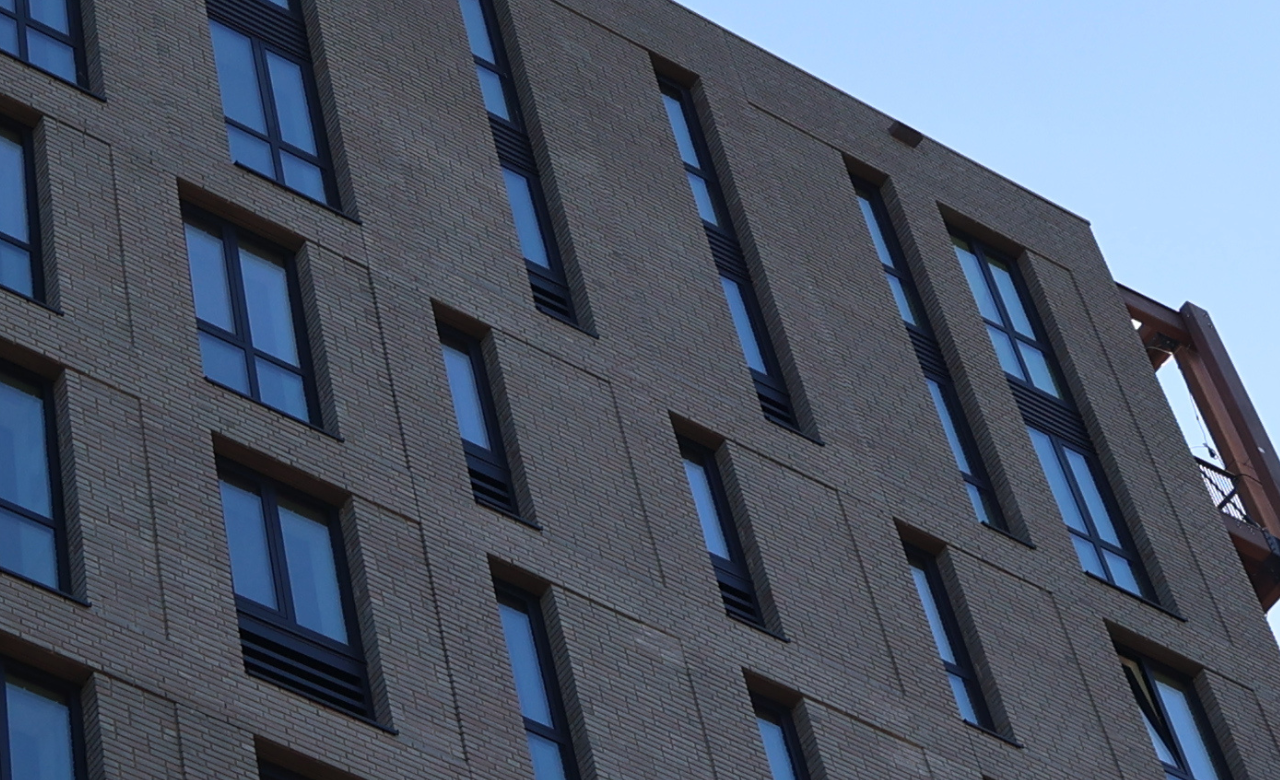

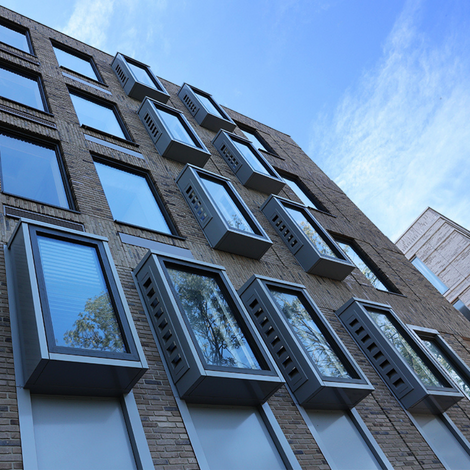

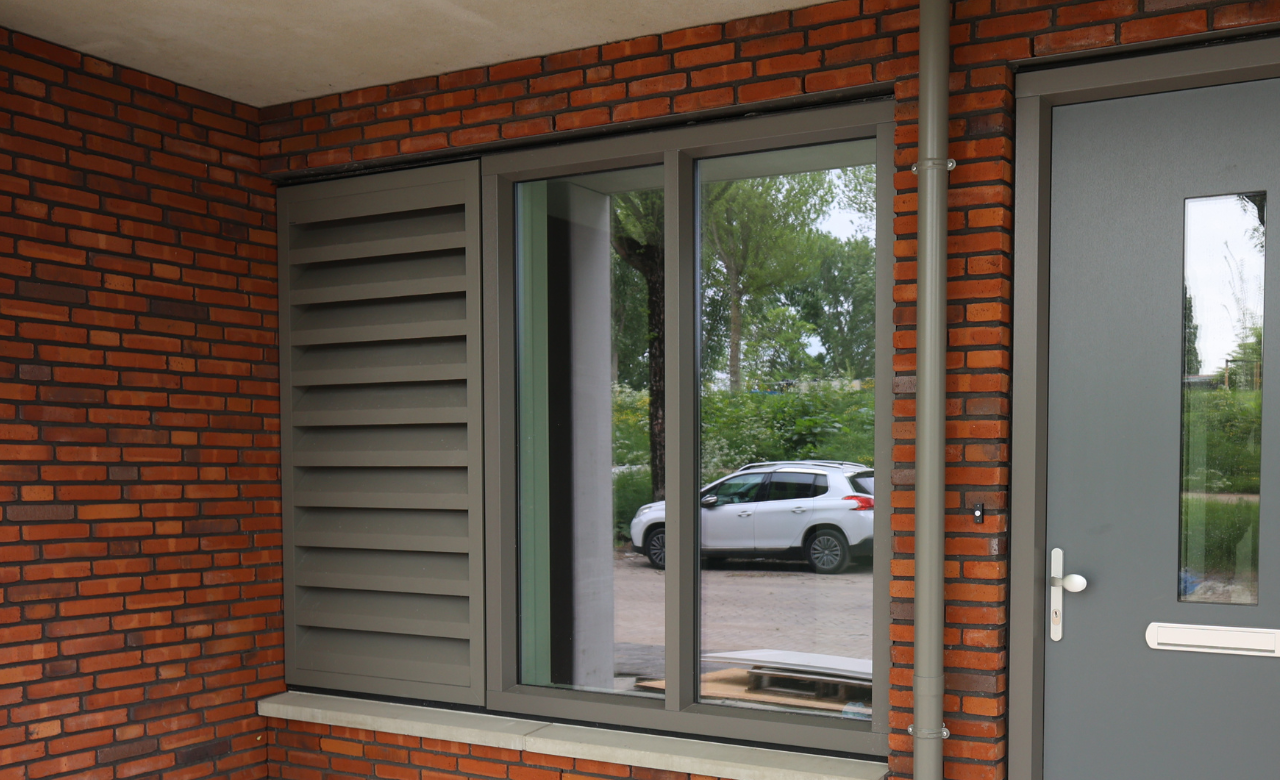

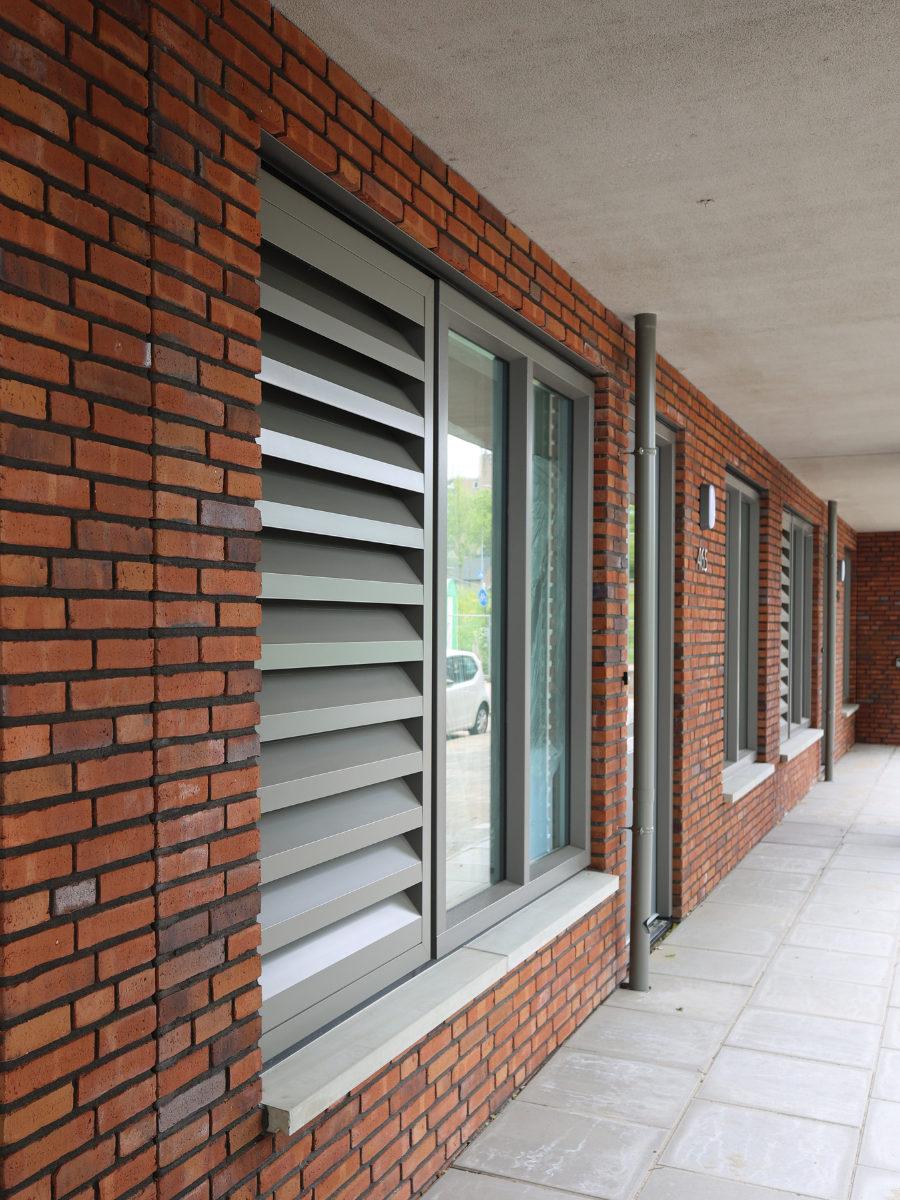

De geoptimaliseerde vorm en positie van de lamellen zorgen voor een geluiddempend ventilatierooster met een betere esthetische look en een hogere luchtdoorlaat. Aan de binnenkant maakt u dus een woning met een optimaal leef comfort en aan de buitenkant draagt het rooster bij aan de algehele aanblik van de gevel.

Materiaal

vervaardigd uit aluminiumprofielen AlMgSi 0,5 (volgens EN 12020-2)
akoestisch dempingsmateriaal: niet-brandbare mineraalwol
standaard RVS draadgaas 304 – 6 x 6 mm
100% roestvrij
afwerking: naturel- of bronskleurig geanodiseerd (20 micron) of gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

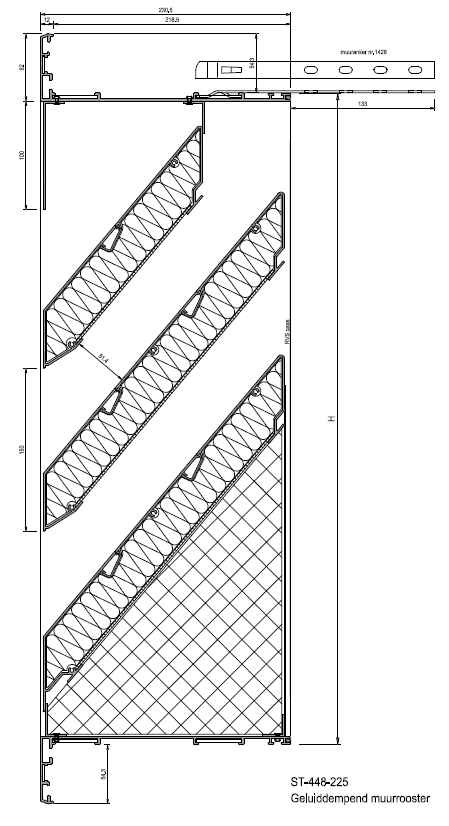

Afmetingen

lamelsteek: 150 mm
minimum afmetingen:
250B x 410H
hoogte in stappen van 150 mm
Inbouwdiepte:
– 218 mm
Aanslag van het kader: 55 mm

Bevestiging

muuranker: bevestiging met een muuranker, twee posities zijn mogelijk om in het kader te bevestigen. Positie afhankelijk van de muurdikte.
schroeven : van buitenaf vastschroeven door het aanslagkader (via standaard of patroon op maat)

Afdichtingsmogelijkheden

PU-dichtingsband: tegen waterinfiltratie (PU-dichtingsband optie)
silicone afdichting: de aanslagkader aan de buitenzijde omlopend voorzien van silicone (Silicone optie)

Meer informatie over doorlaatberekeningen, akoestische en verdere fysieke eigenschappen? Neem contact op met de productmanager.

Storax services

Advies op locatie

Neem contact op voor een afspraak

Uitwerkmogelijkheden DWG of BIM

Neem contact met ons op.

Meer informatie

Specificaties
Besteksomschrijving
Documentatie

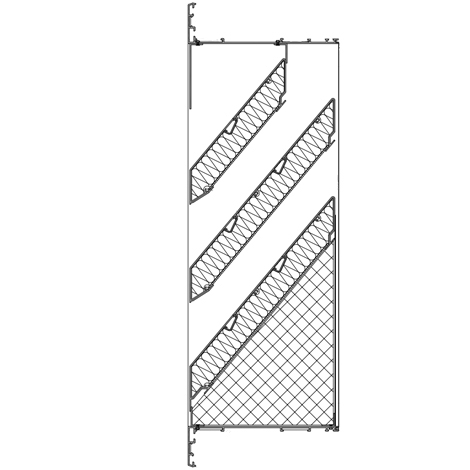

Tekeningen
BIM

Specificaties

ST-448-225

Technische gegevens	ST-448-225
Debiet	(EN 13030)
K-factor (aanzuig)	20,39
K-factor (uitblaas)	23,11
Ce-coëfficiënt	0,222
Cd-coëfficiënt	0,208
Comfort	(EN ISO 140-10, EN ISO 717-1)
Geluiddemping in open positie Rw(C;Ctr)	14(-0;-3) dB
Visuele vrije doorlaat	54%
Fysische vrije doorlaat	34%
Waterdichtheid	C (0,5 m/s)
Profielbreedte	225 mm
Gewicht p/m2	37,54 kg

Geluiddemping in dB per frequentie

F in Hz	ST-448-225
63	9,6
125	5,3
250	4,7
500	8,4
1000	16,6
2000	21,5
4000	16,7

Informatie

Besteksomschrijving AKOESTISCH VENTILATIEROOSTER TYPE ST-448-225 Type ST-448-225 is een ventilatierooster voor inbouw, met volgende essentiële kenmerken : geluidsabsorptie volgens

EN ISO 10140:2021
EN ISO 717-1:2020

getest met afmetingen van 1.23 m x 1.48 m

Geluidsreductie index Rw (C;C_tr) = 14 (-0;-3)
Geluidsreductie R in functie van frequentie :

F (Hz)	63	125	250	500	1000	2000	4000
R in dB	9,6	5,3	4,7	8,4	16,6	21,5	16,7

voor te leggen : onafhankelijk testrapport (PEUTZ nr. A 4328-3E-RA-001)

luchtdoorlaat

fysisch vrije doorlaat: 34%
visueel vrije doorlaat: 54%
aerodynamische eigenschappen volgens EN 13030:2001 (met gaas 2,3mm x 2x3mm)

getest op rooster van 1m x 1m.

Luchtweerstand toevoer : K = 1/c_e² = 20,29 ; C_e = 0,222
Luchtweerstand afvoer : K = 1/c_d² = 23,11 ; C_d = 0,208

voor te leggen : onafhankelijk testrapport (BSRIA, 105079/4)

waterwerendheid (volgens EN 13030:2001)

met gaas 2,3mm x 2,3mm zonder watergoot
- klasse C bij 0,0 m/s luchttoevoer of bij luchtafvoer
- klasse C bij 0,5 m/s luchttoevoer
- klasse D bij 1,0 m/s luchttoevoer
voor te leggen : onafhankelijk testrapport (BSRIA, 105079/4)

esthetisch

visuele afscherming
- horizontaal visueel gesloten, door toepassing van een lamelstap die niet groter is dan de lamelhoogte
- lamelstap : 150 mm
- lamelhoogte : 312 mm
kader met in verstek verzaagde hoeken
onzichtbare verbindingen

materiaal

geëxtrudeerde aluminium profielen AlMgSi0,5(F25) - T66 - EN AW-6063
standaard uitgevoerd met inox/rvs 304 mazendraad 6mm x 6mm
oppervlaktebehandeling :
- natuurkleurig geanodiseerd F1 (20 micron)OF gepoedercoat (60 à 80 micron)

roosterdiepte : 230 mm montage : volgens de voorschriften van de producent opties
