ST-449-225 (37%)

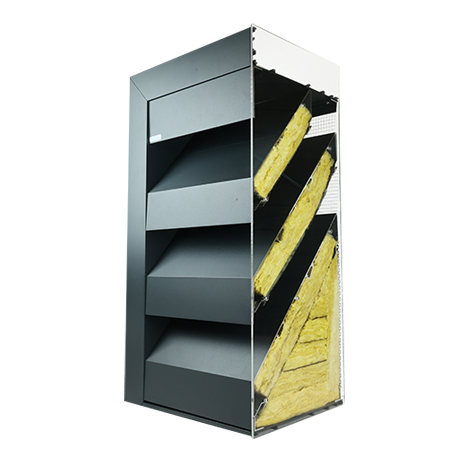

Geluiddempend rooster
Materiaal
- vervaardigd uit aluminiumprofielen AlMgSi 0,5 (volgens EN 12020-2)
- akoestisch dempingsmateriaal: niet-brandbare mineraalwol
- standaard RVS muggengaas 304 – 6 x 6 mm
- 100% roestvrij
- afwerking: naturel- of bronskleurig geanodiseerd (20 micron) of gepoedercoat in alle mogelijke RAL-, Sikkens, NCS en Interpon kleuren (60-80 micron)

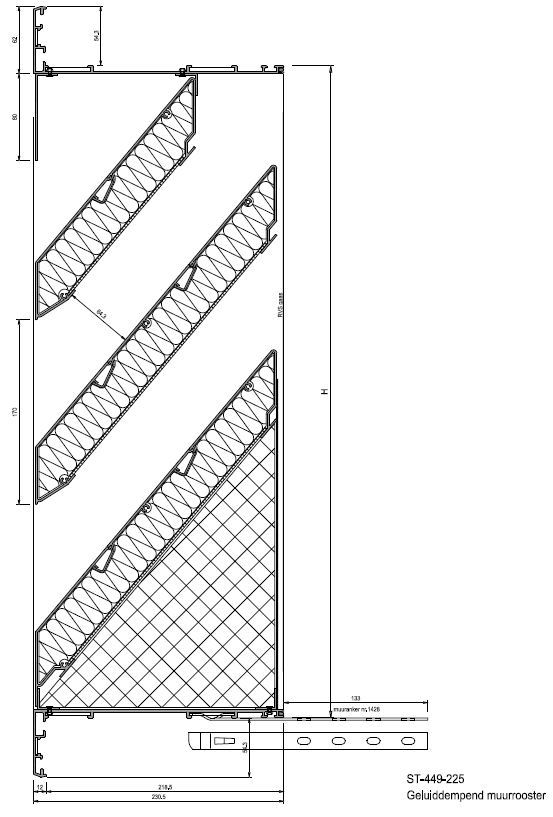

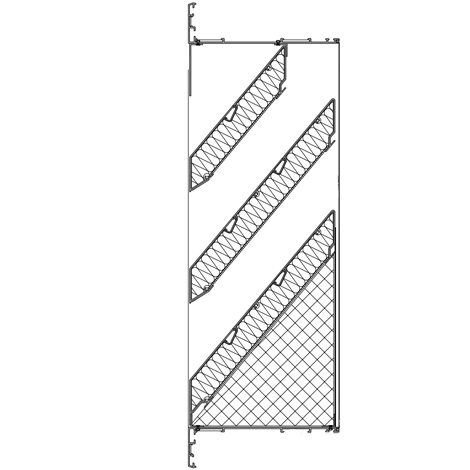

Afmetingen
- lamelsteek: 170 mm
- minimum afmetingen:
– 250B x 430H - hoogte in stappen van 170 mm
- inbouwdiepte:
– 218 mm - aanslag van het kader: 55 mm
Bevestiging
- muuranker: bevestiging met een muuranker, twee posities zijn mogelijk om in het kader te bevestigen. Positie afhankelijk van de muurdikte.
- schroeven : van buitenaf vastschroeven door het aanslagkader (via standaard of patroon op maat)
Afdichtingsmogelijkheden
- PU-dichtingsband: tegen waterinfiltratie (PU-dichtingsband optie)
- silicone afdichting: de aanslagkader aan de buitenzijde omlopend voorzien van silicone (Silicone optie)
| Meer informatie over doorlaatberekeningen, akoestische en verdere fysieke eigenschappen? Neem contact op met de productmanager. |
Storax services
Uitwerkmogelijkheden DWG of BIM
Neem contact met ons op.
Meer informatie
- Specificaties
- Besteksomschrijving
- Documentatie
- Tekeningen
Specificaties
Specificaties
| Technische gegevens | ST-449-225 |
| Debiet | (EN 13030) |
| K-factor (aanzuig) | 19,07 |
| K-factor (uitblaas) | 21,43 |
| Ce-coëfficiënt | 0,229 |
| Cd-coëfficiënt | 0,216 |
| Comfort | (EN ISO 140-10, EN ISO 717-1) |
| Geluiddemping in open positie Rw(C;Ctr) | 13 (-0;-3) dB |
| Visuele vrije doorlaat | 59% |
| Fysische vrije doorlaat | 37% |
| Profielbreedte | 225 mm |
| Gewicht p/m2 | 32,85 kg |
Geluiddemping in dB per frequentie
| F in Hz | ST-449-225 |
| 63 | 7,8 |
| 125 | 4,7 |
| 250 | 4,6 |
| 500 | 7,7 |
| 1000 | 15 |
| 2000 | 18,1 |
| 4000 | 14,3 |
Informatie
Informatie
Besteksomschrijving
AKOESTISCH VENTILATIEROOSTER TYPE ST-449-225
Type ST-449-225 is een ventilatierooster voor inbouw, met volgende essentiële kenmerken :
Leverancier: Storax B.V.
geluidsabsorptie
volgens
- EN ISO 10140:2021
- EN ISO 717-1:2020
- Geluidsreductie index Rw (C;Ctr) = 13 (-0;-3) dB
- Geluidsreductie R in functie van frequentie :
| F (Hz) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 |
| R in dB | 7,8 | 4,7 | 4,6 | 7,7 | 15,0 | 18,1 | 14,3 |
- voor te leggen : onafhankelijk testrapport (PEUTZ nr. A 4328-5E-RA-001)
- fysisch vrije doorlaat: 37%
- visueel vrije doorlaat: 59%
- aerodynamische eigenschappen volgens EN 13030:2001 (met gaas 2,3mm x 2,3mm)
- Luchtweerstand toevoer : K = 1/ce² = 19,07 ; Ce = 0,229
- Luchtweerstand afvoer : K = 1/cd² = 21,43 ; Cd = 0,216
- voor te leggen : onafhankelijk testrapport (BSRIA, 105079/2)
- met gaas 2,3mm x 2,3mm zonder watergoot
- klasse C bij 0,0 m/s luchttoevoer of bij luchtafvoer
- klasse C bij 0,5 m/s luchttoevoer
- klasse D bij 1,0 m/s luchttoevoer
- voor te leggen : onafhankelijk testrapport (BSRIA, 105079/2)
- visuele afscherming
- horizontaal visueel gesloten, door toepassing van een lamelstap die niet groter is dan de lamelhoogte
- lamelstap : 170 mm
- lamelhoogte : 312 mm
- kader met in verstek verzaagde hoeken
- onzichtbare verbindingen
- geëxtrudeerde aluminium profielen AlMgSi0,5(F25) - T66 - EN AW-6063
- standaard uitgevoerd met inox/rvs 304 mazendraad 6mm x 6mm
- oppervlaktebehandeling :
- natuurkleurig geanodiseerd F1 (20 micron) OF gepoedercoat (60 à 80 micron)
- alternatieve gaastypes: maaswijdte 2,3mm x 2,3mm of 10mm x 10mm.
- Watergoot
