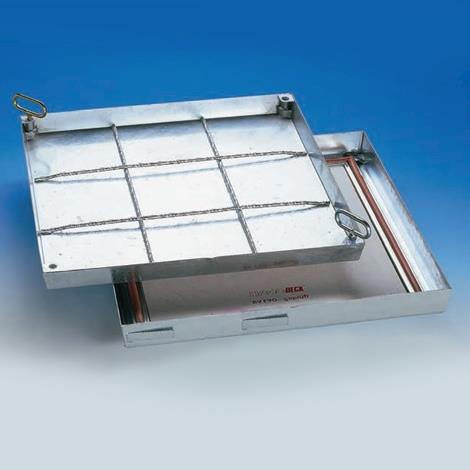

1. Type BV-F90

Type BV-F90

Standaardluik in staal, reuk- en waterdicht, brandwerend

Over dit product

  • putrand en luik zijn vervaardigd van 2 mm dik koudgevormd plaatstaal
  • het luik is aan de binnenzijde voorzien van een wapening van getordeerde staaldraad
  • de zichtbare rand na het opvullen is 4-5 mm
  • voorzien van een hoogwaardige, brandbestendige afdichting
  • uitgevoerd met een RVS Z-profiel met daarin een wegneembare 90 minuten brandwerende plaat
  • inbouwhoogte 75 mm
  • breuklast 125 kN conform EN 124
  • gegarandeerd reuk- en waterdicht
  • zeer eenvoudig te openen en te sluiten, omranding en luik door middel van inbusbouten verbonden
  • standaard inbusbouten
  • oppervlakte behandeling: volbad verzinkt
  • compleet geleverd met alle benodigde toebehoren en een duidelijke montage-instructie

Een zwaar vloerluik zonder scharnier is vaak moeilijk uit de vloer te halen. De Hagolifter biedt dan uitkomst.
Type BV-F90

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Standaard-afmetingen Type BV-F90

Type
 Binnenmaat putomranding
 Uitwendige afmeting
 Gewicht ongevuld
BV-F90 33
300 x 300 mm
435 x 435 mm
13 kg
BV-F90 45
450 x 450 mm
585 x 585 mm
21 kg
BV-F90 55
500 x 500 mm
635 x 635 mm
23 kg
BV-F90 64
600 x 400 mm
735 x 535 mm
23 kg
BV-F90 66
600 x 600 mm
735 x 735 mm
30 kg
BV-F90 86
 800 x 600 mm
935 x 735 mm
38 kg
BV-F90 88
 800 x 800 mm
935 x 935 mm
45 kg
BV-F90 106
1000 x 600 mm
1135 x 735 mm
45 kg
BV-F90 108
1000 x 800 mm
1135 x 935 mm
54 kg
BV-F90 110
1000 x 1000 mm
1135 x 1135 mm
 63 kg
