1. Type BV-GD-F90

Type BV-GD-F90

Brandwerend luik in staal, reuk- en nagenoeg waterdicht

Over dit product

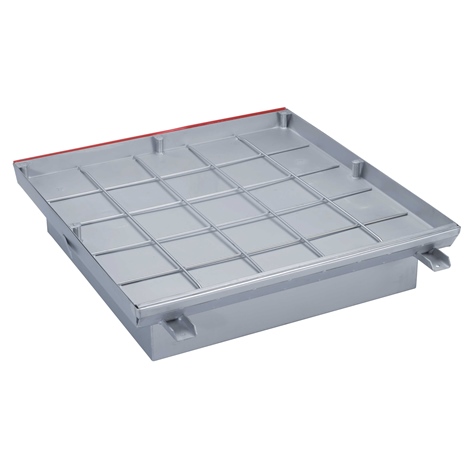

  • putrand en luik zijn vervaardigd van 2 mm dik koudgevormd plaatstaal
  • binnenzijde voorzien van een kruislings vastgelaste wapening van getordeerde staaldraad met een diameter van 8 resp. 12 mm
  • opvullen met beton C35/45
  • breuklast 125 kN conform EN 124
  • inbouwhoogte 75 mm
  • bakdiepte: 50 mm
  • voorzien van een hoogwaardige, brandbestendige afdichting
  • 120 minuten brandwerend

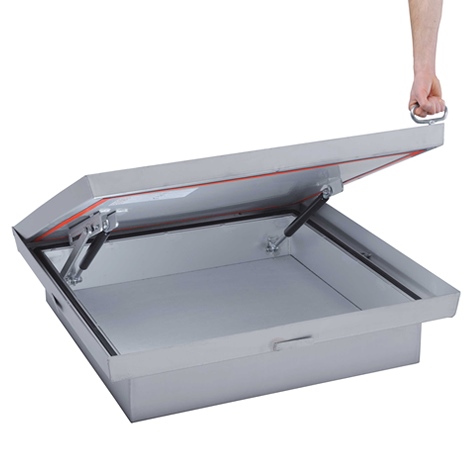

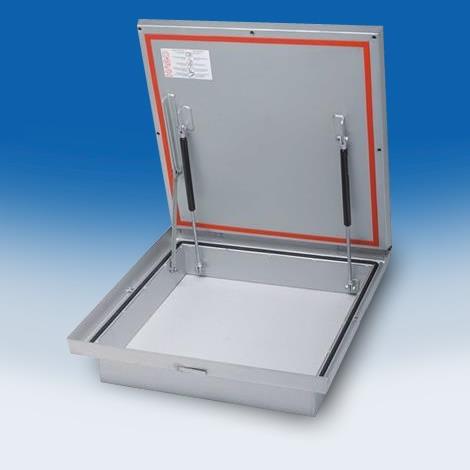

  • moeiteloos te openen met één hand door toepassing van een roestvaststalen scharnier en gasdrukveren
  • met terugvalbeveiliging
  • de scharnierzijde van het luik is aan de buitenzijde voorzien van 2 extra vaste U-vormige ankers met bevestigingsgat
  • compleet geleverd met alle benodigde toebehoren en een duidelijk montage-instructie

Attentie

Na inbouwen van de omranding en het volledig uitharden van het beton in het luik, kan het luik voorzichtig worden geopend (max. openingshoek 85°) en vervolgens dienen de gasdrukveren te worden gemonteerd. De gasdrukveren worden los meegeleverd

Ook leverbaar in roestvaststaal kwaliteit 304

Op aanvraag ook leverbaar in roestvaststaal kwaliteit 316

Type BV-GD-F90
Type BV-GD-F90
Type BV-GD-F90
Type BV-GD-F90
Type BV-GD-F90
Type BV-GD-F90
Type BV-GD-F90
Type BV-GD-F90

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Standaard-afmetingen Type BV-GD-F90
 Type  Binnenmaat putomranding  Uitwendige afmeting  Gewicht ongevuld
 BV-GD-F90 / 66 600 x 600 mm 735 x 752 mm 31 kg
 BV-GD-F90 / 86 800 x 600 mm 935 x 752 mm 38 kg
 BV-GD-F90 / 88 800 x 800 mm 935 x 952 mm 44 kg
 BV-GD-F90 / 106 1000 x 600 mm 1135 x 752 mm 44 kg
 BV-GD-F90 / 108 1000 x 800 mm 1135 x 952 mm 48 kg
 BV-GD-F90 / 110  1000 x 1000 mm 1135 x 1152 mm 57 kg
