1. Type BV-GD-THERMO

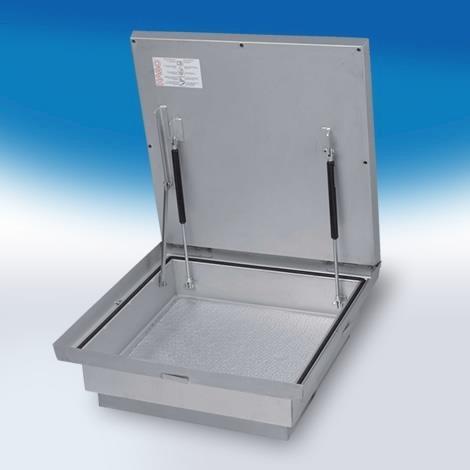

Type BV-GD-THERMO

Standaard luik in staal, reuk- en nagenoeg waterdicht, voorzien van gasdrukveer en geïsoleerd

Over dit product

  • putrand en luik zijn vervaardigd van 2 mm dik koudgevormd staal
  • moeiteloos te openen met één hand door toepassing van een roestvaststalen scharnier en een gasdrukveer
  • voorzien van een hoogwaardige, chemicaliën bestendige afdichting
  • inbouwhoogte 75 mm
  • bakdiepte: 50 mm
  • breuklast 125 kN conform EN 124
  • Z-profiel met daarin een isolatieplaat van polyurethaan hardschuim met aan beide zijden een alu beschermlaag
  • RC waarde 3,6 m2 K/W
  • zeer eenvoudig te openen en te sluiten, omranding en luik door middel van inbusbouten verbonden
  • met terugvalbeveiliging
  • de scharnierzijde van het luik is aan de buitenzijde voorzien van 2 extra vaste U-vormige ankers met bevestigingsgat
  • compleet geleverd met alle benodigde toebehoren en een duidelijke montage-instructie

Attentie
Na inbouwen van de omranding en het volledig uitharden van het beton in het luik, kan het luik voorzichtig worden geopend (max. openingshoek 85°) en vervolgens dienen de gasdrukveren te worden gemonteerd. De gasdrukveren worden los meegeleverd.

Type BV-GD-THERMO

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Standaard-afmetingen Type BV-GD-THERMO

Type
 Binnenmaat putomranding
 Uitwendige afmeting
 Gewicht ongevuld
BV-GD-THERMO 66
600 x 600 mm
735 x 752 mm
32 kg
BV-GD-THERMO 86
800 x 600 mm
935 x 752 mm
41 kg
BV-GD-THERMO 88
800 x 800 mm
935 x 952 mm
46 kg
BV-GD-THERMO 106
1000 x 600 mm
1135 x 752 mm
46 kg
BV-GD-THERMO 110
1000 x 1000 mm
1135 x 1152 mm
61 kg

 BV-GD-THERMO 66
: 1 gasdrukveer
 BV-GD-THERMO 86
: 2 gasdrukveren
 BV-GD-THERMO 88
: 2 gasdrukveren
 BV-GD-THERMO 106
: 2 gasdrukveren
 BV-GD-THERMO 110
: 2 gasdrukveren
