1. Type BV-GD

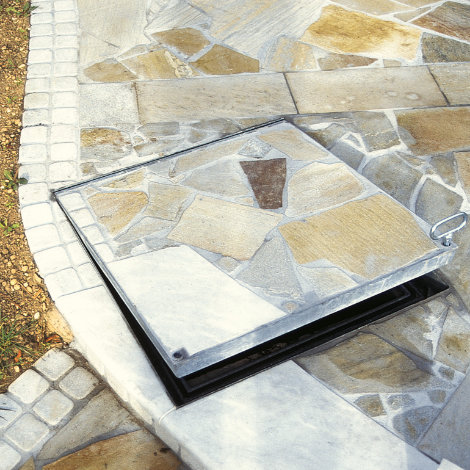

Type BV-GD

Standaardluik in staal, nagenoeg reuk- en waterdicht

Over dit product

  • putrand en luik zijn vervaardigd van 2 mm dik koudgevormd plaatstaal
  • oppervlaktebehandeling: volbad verzinkt
  • breuklast 125 kN conform EN 124
  • inbouwhoogte 75 mm
  • bakdiepte : 50 mm
  • binnenzijde voorzien van een kruislings vastgelaste wapening van getordeerde staaldraad met een diameter van 8 resp. 12 mm
  • nagenoeg reuk- en waterdicht
  • voorzien van een hoogwaardige, chemicaliën bestendige afdichting

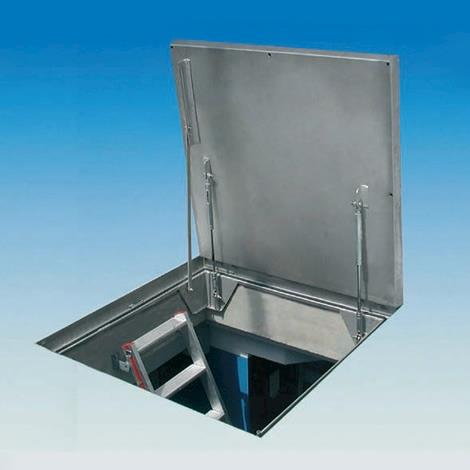

  • moeiteloos te openen met één hand door toepassing van een roestvaststalen scharnier en een gasdrukveer
  • met terugvalbeveiliging
  • de scharnierzijde van het luik is aan de buitenzijde voorzien van 2 extra vaste U-vormige ankers met bevestigingsgat

Attentie
Na inbouwen van de omranding en het volledig uitharden van het beton in het luik, kan het luik voorzichtig worden geopend (max. openingshoek 85°) en vervolgens dienen de gasdrukveren te worden gemonteerd. De gasdrukveren worden los meegeleverd.

  • Ook leverbaar in roestvaststaal kwaliteit 304: type BVE-GD
  • Op aanvraag ook leverbaar in roestvaststaal kwaliteit 316
Type BV-GD
Type BV-GD
Type BV-GD
Type BV-GD

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Standaard-afmetingen Type BV-GD
Type  Binnenmaat putomranding  Uitwendige afmeting  Gewicht ongevuld
BV-GD 66 600 x 600 mm 735 x 752 mm 29 kg
BV-GD 86 800 x 600 mm 935 x 752 mm 36 kg
BV-GD 88 800 x 800 mm 935 x 952 mm 42 kg
BV-GD 106 1000 x 600 mm 1135 x 752 mm 42 kg
BV-GD 110 1000 x 1000 mm 1135 x 1152 mm 55 kg

 BV-GD 66 : 1 gasdrukveer
 BV-GD 86 : 2 gasdrukveren
 BV-GD 88 : 2 gasdrukveren
 BV-GD 106 : 2 gasdrukveren
 BV-GD 110 : 2 gasdrukveren
