1. Type BV-GDZ

Type BV-GDZ

Standaardluik in staal, reuk- en nagenoeg waterdicht

Over dit product

  • putrand en luik zijn vervaardigd van 2 mm dik koudgevormd plaatstaal
  • oppervlaktebehandeling: volbad verzinkt
  • breuklast 125 kN conform EN 124
  • inbouwhoogte: 75 mm
  • bakdiepte: 50 mm

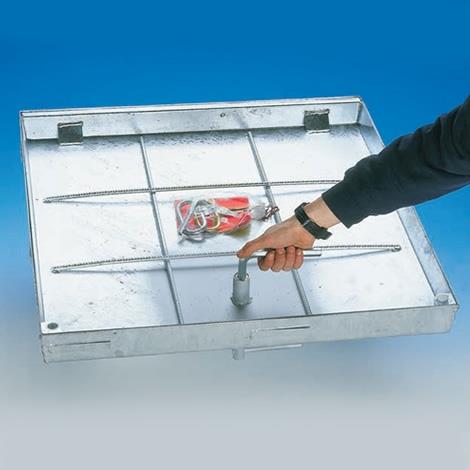

  • het luik is aan de binnenzijde voorzien van een wapening van getordeerde staaldraad
  • voorzien van een hoogwaardige, chemicaliën bestendige afdichting
  • moeiteloos te openen met één hand door toepassing van een roestvaststalen scharnier en een gasdrukveer
  • met terugvalbeveiliging
  • de scharnierzijde van het luik is aan de buitenzijde voorzien van 2 extra vaste U-vormige ankers met bevestigingsgat
  • standaard uitgevoerd met een centrale vergrendeling welke van boven middels een inbussleutel en van onderaf middels een handgreep bediend kan worden
  • compleet geleverd met alle benodigde toebehoren en een duidelijk montage-instructie

Attentie

Na inbouwen van de omranding en het volledig uitharden van het beton in het luik, kan het luik voorzichtig worden geopend (max. openingshoek 85°) en vervolgens dienen de gasdrukveren te worden gemonteerd. De gasdrukveren worden los meegeleverd.

Type BV-GDZ

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen
  • BIM

Specificaties

Standaard-afmetingen Type BV-GDZ

Type
 Binnenmaat putomranding
 Uitwendige afmeting
 Gewicht ongevuld
BV-GDZ 66
600 x 600 mm
735 x 752 mm
30 kg
BV-GDZ 86
800 x 600 mm
935 x 752 mm
38 kg
BV-GDZ 88
800 x 800 mm
935 x 952 mm
44 kg
BV-GDZ 106
1000 x 600 mm
1135 x 752 mm
44 kg
BV-GDZ 108
1000 x 800 mm
1135 x 852 mm
51 kg
BV-GDZ 110
1000 x 1000 mm
1135 x 1152 mm
58 kg

 BV-GDZ 66
: 1 gasdrukveer
 BV-GDZ 86
: 2 gasdrukveren
 BV-GDZ 88
: 2 gasdrukveren
 BV-GDZ 106
: 2 gasdrukveren
 BV-GDZ 108
: 2 gasdrukveren
 BV-GDZ 110
: 2 gasdrukveren
