1. Type BVE-GD-THERMO

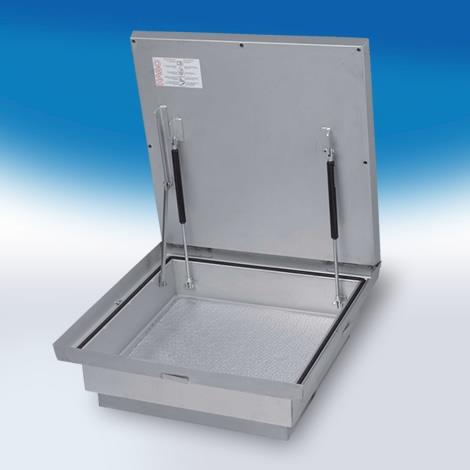

Type BVE-GD-THERMO

Standaard luik in roestvaststaal 304, reuk- en nagenoeg waterdicht, voorzien van gasdrukveer en geïsoleerd

Over dit product

  • putrand en luik zijn vervaardigd van 2 mm dik koudgevormd roestvaststaal kwaliteit 304
  • moeiteloos te openen met één hand door toepassing van een roestvaststalen scharnier en een gasdrukveer
  • voorzien van een hoogwaardige, chemicaliën bestendige afdichting
  • inbouwhoogte 75 mm
  • bakdiepte: 50 mm
  • breuklast 125 kN conform EN 124
  • Z-profiel met daarin een isolatieplaat van polyurethaan hardschuim met aan beide zijden een alu beschermlaag
  • RC waarde 3,6 m2 K/W
  • zeer eenvoudig te openen en te sluiten, omranding en luik door middel van inbusbouten verbonden
  • met terugvalbeveiliging
  • de scharnierzijde van het luik is aan de buitenzijde voorzien van 2 extra vaste U-vormige ankers met bevestigingsgat
  • compleet geleverd met alle benodigde toebehoren en een duidelijke montage-instructie

Op aanvraag ook leverbaar in roestvaststaal kwaliteit 316

Attentie
Na inbouwen van de omranding en het volledig uitharden van het beton in het luik, kan het luik voorzichtig worden geopend (max. openingshoek 85°) en vervolgens dienen de gasdrukveren te worden gemonteerd. De gasdrukveren worden los meegeleverd.

Type BVE-GD-THERMO

Meer informatie

  • Specificaties
  • Documentatie
  • Bestek
  • Tekeningen

Specificaties

Standaard-afmetingen Type BVE-GD-THERMO

Type
 Binnenmaat putomranding
 Uitwendige afmeting
 Gewicht ongevuld
BVE-GD-THERMO 66
600 x 600 mm
735 x 752 mm
32 kg
BVE-GD-THERMO 86
800 x 600 mm
935 x 752 mm
41 kg
BVE-GD-THERMO 88
800 x 800 mm
935 x 952 mm
46 kg
BVE-GD-THERMO 106
1000 x 600 mm
1135 x 752 mm
46 kg
BVE-GD-THERMO 110
1000 x 1000 mm
1135 x 1152 mm
61 kg

 BVE-GD-THERMO 66
: 1 gasdrukveer
 BVE-GD-THERMO 86
: 2 gasdrukveren
 BVE-GD-THERMO 88
: 2 gasdrukveren
 BVE-GD-THERMO 106
: 2 gasdrukveren
 BVE-GD-THERMO 110
: 2 gasdrukveren
