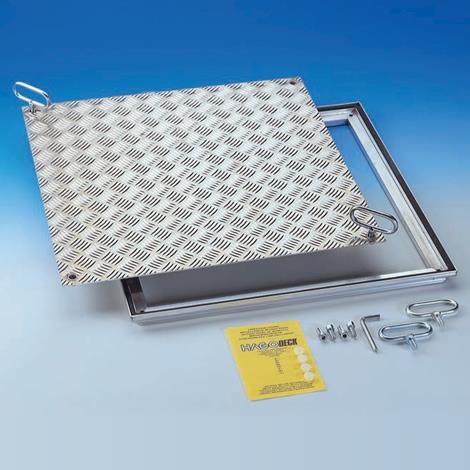

Type RVA
Standaard luik in aluminium, reuk- en waterdicht, met aluminium tranenplaat
Over dit product
- reuk- en waterdicht met putdeksel van aluminium tranenplaat
- breuklast 15 kN conform EN 124
- inbouwhoogte 35 mm
- totale hoogte (incl. versterking) 65 mm
- zeer eenvoudig te openen en te sluiten, omranding en luik door middel van inbusbouten verbonden
- oppervlaktebehandeling: blank aluminium
Attentie
- Afhankelijk van de afmeting, verschilt de grootte van de versterking aan de onderzijde
Onze tranenplaat vloerluiken kunnen op aanvraag worden uitgerust met een verzonken handgreep, waarmee het luik eenvoudig te openen is zonder gebruik van een losse handgrepenset.
Storax services
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
- BIM
Specificaties
Specificaties
Standaard-afmetingen Type RVA
Tekening
| Type | Binnenmaat putomranding | Uitwendige afmeting | Gewicht ongevuld |
| RVA 33 | 300 x 300 mm | 385 x 385 mm | 3 kg |
| RVA 55 | 500 x 500 mm | 585 x 585 mm | 5 kg |
| RVA 64 | 600 x 400 mm | 685 x 485 mm | 5 kg |
| RVA 66 | 600 x 600 mm | 685 x 685 mm | 8 kg |
| RVA 86 | 800 x 600 mm | 885 x 685 mm | 10 kg |
| RVA 88 | 800 x 800 mm | 885 x 885 mm | 12 kg |
| RVA 106 | 1000 x 600 mm | 1085 x 685 mm | 12 kg |
| RVA 108 | 1000 x 800 mm | 1085 x 885 mm | 16 kg |
| RVA 110 | 1000 x 1000 mm | 1085 x 1085 mm | 18 kg |
