Icarus architecturale projectzonwering | vaste of beweegbare zonwering lamellen

De zonwering lamellen uit het Icarus assortiment zijn in eerste instantie gemaakt om te dienen om de zon te weren. De beweegbare variant maakt het echter ook juist mogelijk de zon binnen te laten wanneer dit gewenst is. Hierdoor kan de binnentemperatuur van het gebouw worden gereguleerd en optimaal gebruik worden gemaakt van zonne-energie. Daarbij functioneren de zonwering lamellen ook als gevelbekleding of zichtwering.

Het Icarus assortiment bestaat uit die soorten lamellen; de Aero, Plaero en Plano. De Icarus lamellen zijn projectprofielen, dit houdt in dat de minimum orderhoeveelheid en levertermijn afhankelijk is van het project.

Zie hieronder een korte omschrijving van de lamellen.

Aero : lensvormige lamellen met breedtes van 100 tot en met 480 mm.
Plaero : combinatie van een rechthoekige en lensvorige lamel met breedtes van 150, 200 en 300 mm.
Plano : rechthoekige lamellen met afmetingen 60, 150, 200 en 300 mm



Horizontale of verticale lamelzonwering?

Icarus zonweringslamellen kunnen zowel horizontaal als verticaal op de gevel worden geplaatst. De keuze hangt af van de uitvoerbare mogelijkheden of de visie van de ontwerper.

Hieronder staan de verschillende montagemogelijkheden kort omschreven.

Icarus Quickfix : Icarus Quickfix is een uniek, gepatenteerd architecturaal zonweringsysteem, eenvoudig en discreet te plaatsen d.m.v. clipsmontage. De Quickfixhouder bestaat uit één clips die op de draagstructuur wordt bevestigd en één vorkprofiel dat met rvs klinknagels op de lamel wordt gemonteerd.

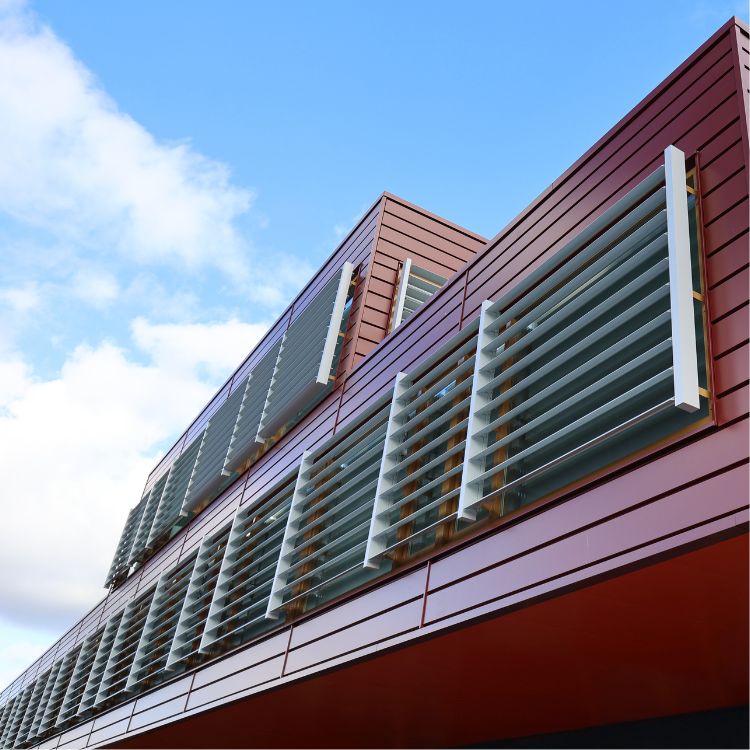

Icarus Beweegbaar :  Horizontale of verticale structurele zonwering met beweegbare lamellen. De lamellen zijn standaard 90 graden kantelbaar. Andere bewegingshoeken zijn mogelijk in overleg met onze projectafdeling. De lamellen kunnen manueel of gemotoriseerd verdraaid worden.

Icarus cassettes : Horizontaal uitkragende permanente zonneluifel waarbij meerdere lamellen als cassettes tussen eindplaten gemonteerd worden. Oriëntatie, uitkraging en vormgeving is vrij te kiezen. Bevestiging van de eindplaten direct op de gevel of bevestiging op mes.

Icarus vast : Horizontaal uitkragende permanente zonneluifel waarbij individuele lamellen tussen de structuur van de klant gemonteerd worden. Oriëntatie, uitkraging en vormgeving is vrij te kiezen.
